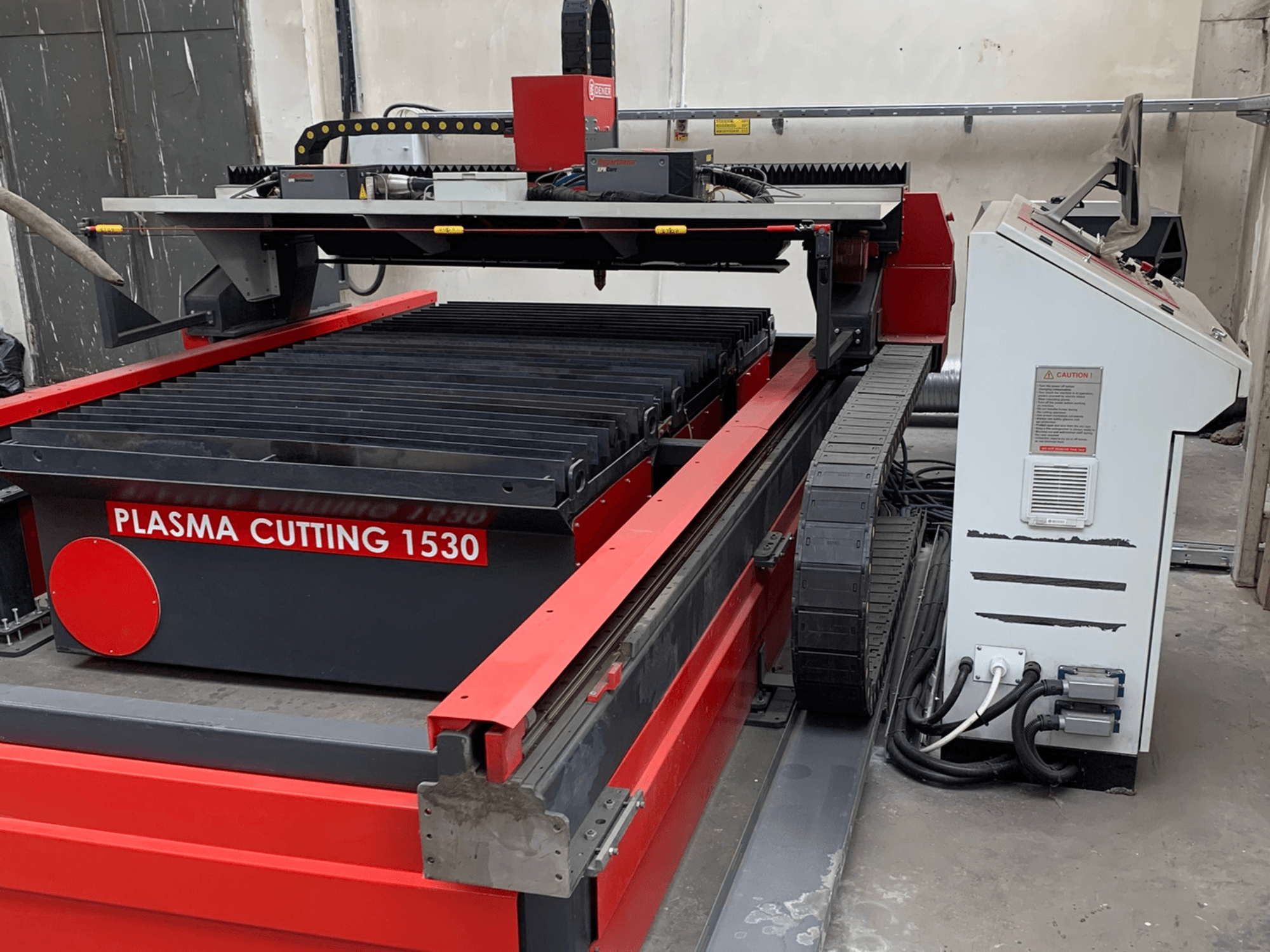

DENER - PL 1530 HU-CUT-DEN-2019-00001

• Estado: Como novo; instalado a cerca de 95%, apenas ligado; 0 horas de funcionamento

• Fonte de plasma: Hypertherm HPR 130 XD de alta definição

• Área de trabalho: X 1 500 mm; Y 3 000 mm

• Alturas da mesa/de corte: Mesa 750 mm; Corte 570 mm

• Eixos/acionamentos:

  • X: servo CA duplo sincronizado, cremalheira e pinhão

  • Y: servo CA sincronizado, cremalheira e pinhão (servos CA sem escovas de dupla face)

  • U: servo CA duplo sincronizado

  • Motores: servomotores CA sem escovas

  • Velocidade de posicionamento rápido: 26 m/min

  • Precisão de posicionamento: ±0,01 mm (X/Y/U)

• Controlo e IHM:

  • CNC de fábrica DENER, baseado em Windows

  • Monitor LCD TFT de 12", painel CNC fixo + painel de controlo separado

  • CPU industrial Celeron 733, disco rígido industrial de 20 GB

  • Teclado padrão e rato PS/2

• Sistema de corte/características:

  • Detecção e acompanhamento automáticos da altura; controlo da altura do arco Hypertherm

  • Proteção contra colisões na cabeça de plasma

  • Controlo de ignição do plasma; unidade de controlo de velocidade

  • Função de alinhamento/posicionamento da chapa

  • Mesa de corte seccional independente, separada da ponte/estrutura, com portas automáticas de extração de fumos

  • Ponte do cabeçote e guias laterais

  • Conformidade CE; luzes de sinalização coloridas

• Dados elétricos/técnicos:

  • Alimentação elétrica: 400 V ±10%, 50–60 Hz ±2%

  • Potência: 27 kW

  • Temperatura de funcionamento: -10 °C a +30 °C

• Comunicação/E/S:

  • 2x RS-232, 2x USB 2.0, LAN

  • Diagnóstico de avarias do encoder; frequência máxima de entrada do encoder: 500 kHz

  • Entradas analógicas para potenciómetro

Equipamento adicional

• Software de aninhamento para PC (conforme oferta original)

• Kit de peças sobressalentes (1 conjunto)

• Peças sobressalentes, consumíveis e kit de arranque
