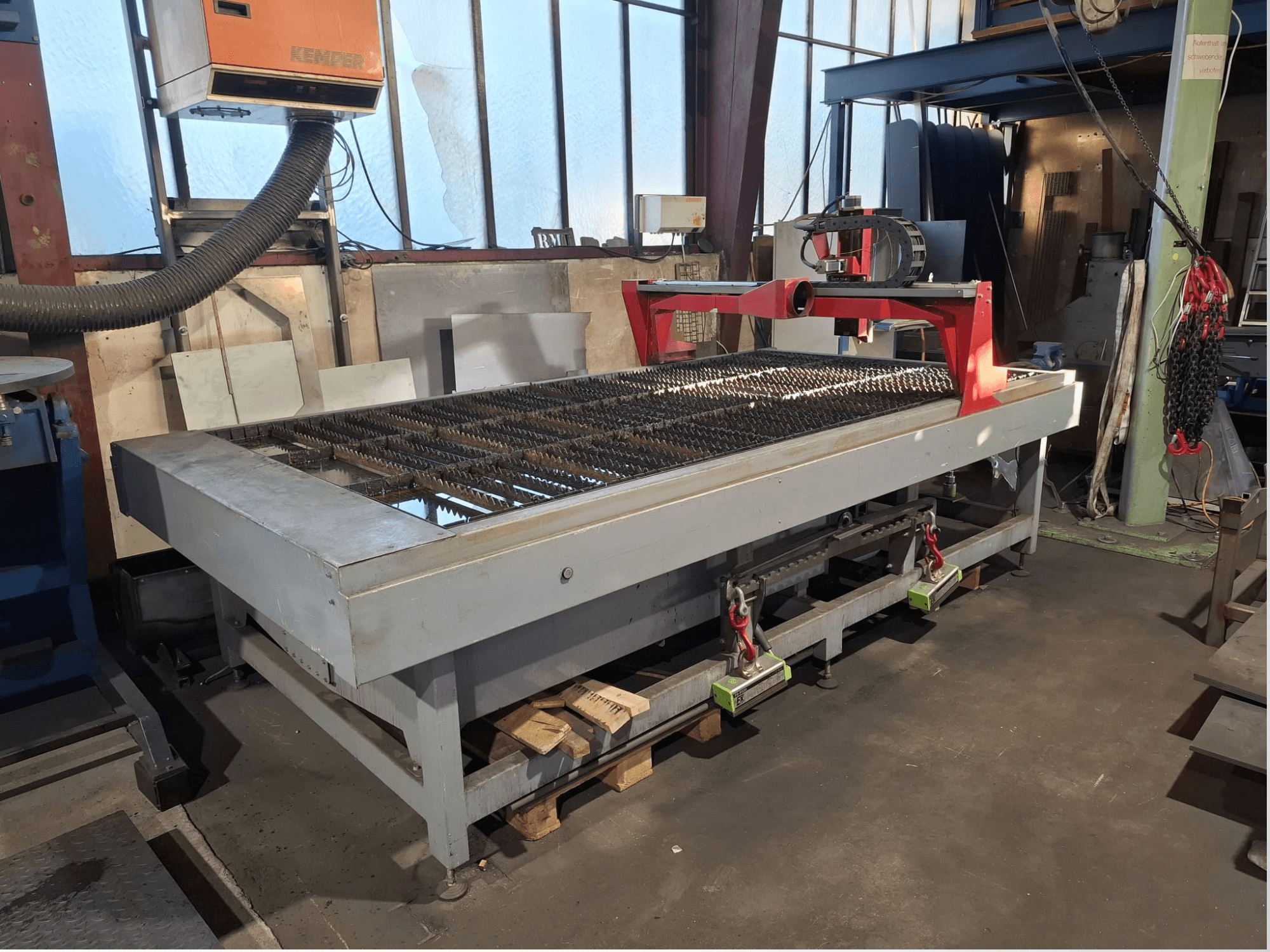

PLASMACUT - 3015TAT-CUT-OTH-2020-00001

• Área de corte: 3 020 × 1 520 mm

• Tensão de funcionamento: 230 V

• Fase: 1 fase

• Consumo de energia: 300 VA

• Carga máxima da mesa: 400 kg

• Espessura máxima da chapa: 50 mm

• Sistema de guias do eixo X: Guias redondas de aço de precisão endurecido com roletes ajustáveis

• Sistema de guias do eixo Y: Guias de carril perfilado

• Acionamento do eixo X: Correia dentada reforçada (5M15)

• Acionamento do eixo Y: Correia dentada reforçada (2 × 8MR30)

• Acionamento do pórtico: acionamento de dupla face com eixo de acoplamento rígido

• Velocidade de posicionamento: 24 m/min

• Repetibilidade: Inferior a 0,1 mm

• Software de controlo: CNC-Workbench Plasma

• Software CAD/CAM: CNC-Workbench Plasma

• Formatos de ficheiro suportados: DXF

• Fonte de alimentação de plasma: Hypertherm Powermax 105 Sync

• Tensão da fonte de alimentação de plasma: 400 V

• Corrente máxima de corte: 105 A

• Capacidade de perfuração: 22 mm

• Capacidade máxima de corte: 44 mm

• Ciclo de trabalho em carga total: 80%

• Gases de processo: ar, azoto

• Ligação manual da tocha: Opcional

• Capacidade do depósito de água: aprox. 300 L

• Preparação da ligação de escape: DN 150 mm

• Espaço livre do portal: 300 mm

• Ponteiro laser: Sim

• Controlo da altura da tocha (THC): Controlo automático da tensão do arco

• Requisitos do sistema operativo: Windows XP / 7 / 8.1 (PC não incluído)

Equipamento adicional

• Depósito de água

• Painel de comando Rittal

• PC com software de controlo instalado

• Unidade de comando manual

• Manual de instruções

• Cabo de ligação em série

• Kit de consumíveis

• Fonte de alimentação de plasma Hypertherm Powermax 105 Sync

• Módulo de aninhamento automático (licença para um PC)

• Alinhamento a laser

• Opção de traçado

• Preparação da ponte de extração de fumos (DN 150 mm)

• Extensão da altura do portal para 300 mm de altura livre
