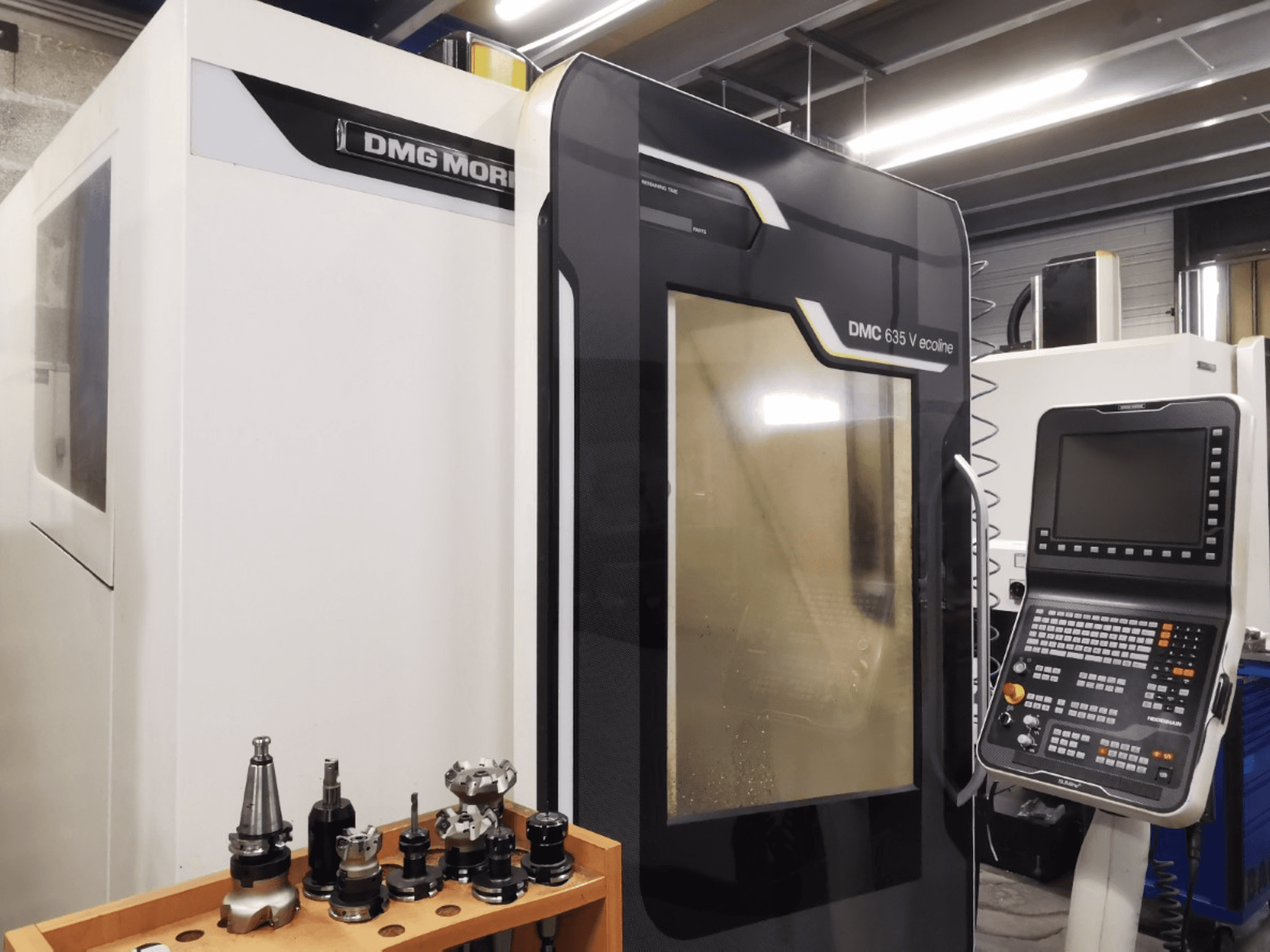

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Controlo: HEIDENHAIN TNC 620 (MC 7420D / teclado TE 7150 / painel SLIMline)

- Número de eixos: 3 (X, Y, Z)

- Curso do eixo X: 635 mm

- Curso do eixo Y: 510 mm

- Curso do eixo Z: 460 mm

- Superfície de fixação da mesa: 790 x 560 mm

- Carga máxima da mesa (centro): 600 kg

- Ranhuras em T da mesa: 4 / 14H12, distância de 100 mm (1 ranhura de referência 14H7)

- Altura da mesa em relação ao chão: 720 mm

- Gama de velocidades do fuso: 20 - 12 000 rpm (1/min)

- Potência de acionamento do fuso (40% ED / 100% ED): 13 kW / 9 kW

- Binário do fuso (40% ED / 100% ED): 83 Nm / 57 Nm

- Cônico da ferramenta / Interface: SK40 (DIN 69871 / ISO 7388/2 Tipo A ou DIN 69872 Forma A/B)

- Força de fixação da ferramenta: 8 kN

- Capacidade do carregador de ferramentas: 30 posições

- Diâmetro máximo da ferramenta (vazio adjacente / cheio): 130 mm / 80 mm

- Comprimento máximo da ferramenta: 300 mm

- Peso máximo da ferramenta: 6 kg (carga total máxima do magazine de ferramentas: 90 kg)

- Deslocamento rápido (X / Y / Z): 30 m/min

- Velocidade de avanço (X / Y / Z): Programável de forma contínua até 20 000 mm/min

- Resolução de posicionamento / incerteza: 1 µm / 16 µm (VDI/DGQ 3441)

- Capacidade do depósito de líquido de arrefecimento: ~120 l

- Peso da máquina: ~3 900 kg (3 950 kg com carregador de 30 ferramentas)

- Potência aparente: 17 kVA

- Corrente nominal da linha (In máx.): 28 A

- Fusível principal: 35 A (capacidade de interrupção de curto-circuito: 0,35 kA)

- Alimentação elétrica: 400 V CA (3/N/PE), 50/60 Hz

- Tensão de controlo: 24 V CC / 230 V CA

- Pressão de alimentação pneumática: 5,5 - 8,0 bar (Consumo de ar: 30 m³/h sem purga; +20 m³/h contínuo)

- Dimensões da máquina (L x P x A): 1 880 mm (2 265 mm com depósito de líquido de arrefecimento) x 2 441 mm x 2 742 mm (altura mínima de transporte: 2 330 mm)

- Área de instalação necessária: 4 500 x 4 400 mm
