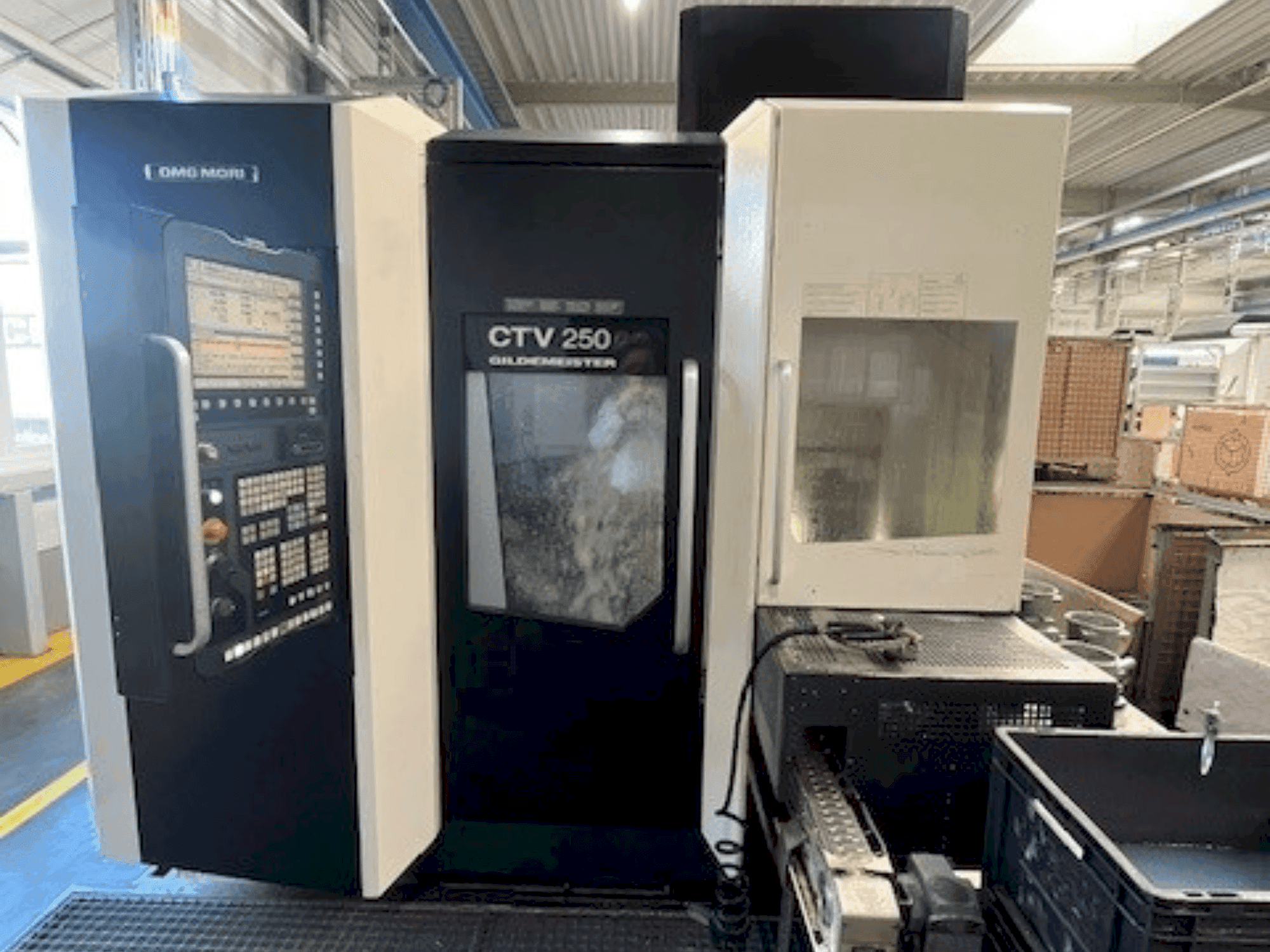

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Equipamento adicional

• opção shopturn

Vantagens da máquina

Vantagens técnicas da máquina

• Disponibilidade a partir de 01/07/2025

• Peso: 6000kg

• 40 kVA

• 58 A No máximo

• 63 A

• 400 V

• 50 Hz

• Sistema de controlo: Siemens Sinumerik 840D Slimline

• Acionamento principal: Acionamento principal AC 25 / 32 kW

• Ciclo de trabalho: 100% / 40% ED

• Velocidade do fuso: 5000 rpm

• Binário: 280 / 360 Nm

• Cilindro de aperto oco

• Torre de 12 posições com porta-ferramentas

• Diâmetro da torre: 340 mm

• Transportador de aparas com correia articulada

• Luz de sinalização de estado de 4 cores

• Sopro de ar através do fuso principal

• Eixo C com sistema de ferramentas acionadas para torre UDI 40

• Acionamento para todas as estações de ferramentas

• Curso do eixo Y +90 / -65 mm

• Sistema de guia linear

• Fuso de esferas

• Servo motor AC com codificador absoluto integrado

• Escala de vidro nos trilhos de guia

• Velocidade de deslocação rápida: 30 m/min

• Sistema de refrigeração 8 / 20 bar

• Capacidade do depósito de líquido de refrigeração: 600 litros

• Caudal da bomba de refrigeração: 8 bar / 20 l/min

• Caudal da bomba de alta pressão: 20 bar / 40 l/min

• Fornecimento de líquido de refrigeração através do disco da torre para todas as estações da torre

• Sistema de filtragem de banda Grau de filtragem: 40 µm

• Monitorização do nível de líquido de refrigeração

• Extração integrada da área de trabalho máx. 400 m³/h

• Apalpador de peça de trabalho Renishaw LP2DD

• Apalpador instalado na estação de carga e descarga

• Palpador com aba de acionamento pneumático e comando elétrico

• Precisão de medição: 10 µm

• Placa de funções para ferramentas adicionais

• Controlo da temperatura do armário da máquina máx. 40°C

• Unidade de arrefecimento do armário elétrico até 40°C

• Arrefecedor de óleo hidráulico

• Apoio ao diagnóstico remoto via Internet

• Lavagem da área de trabalho com 3 ligações roscadas de lavagem

• Duas válvulas comutáveis separadamente com 8 bar de pressão

• Transportador de descarga de peças para sistema de transporte de peças SRA 160

• Diâmetro da peça de trabalho: 100 mm

• Sistema de transporte contínuo de peças SRA 160 em forma de corrente de arrasto

• Capacidade de armazenamento: 30 peças de diâmetro 30-70 mm máx. 7 kg

• Capacidade de armazenamento: 18 peças de diâmetro 30-100 mm máx. 15 kg

• Altura máxima da peça de trabalho: 160 mm

• Peso total máximo da peça: 320 kg incluindo paletes

• Altura de carga aprox. 800 mm

• Tapete transportador de corrente com prismas de transporte

• Movimento da corrente de arrasto controlado por eixo NC

• Conjunto de armações de arrasto

• Diâmetro da peça de trabalho mínimo 30 mm máximo 160 mm

• Barreira de luz para o sistema de transporte de peças Estação de recolha

• Dispositivo de retenção para carregamento de paletes SRA 160

• Interface do robô Profinet

• Interface eléctrica para robô de 6 eixos via Profinet

• Mandril elétrico de centragem e de aperto frontal

• Tabuleiro de armazenamento intermédio apoiado na placa de funções

• Limpeza por sopro de ar para a área interior da peça de trabalho

• Sonda de medição com sopro de ar com dois bocais à frente e atrás

• Ajuste da pressão de aperto com válvulas controladas por motor

• Pressão de aperto programável através de programa NC

• Extensão da calha de descarga de aparas no transportador de aparas em 300 mm

• Pacote de maquinação em alumínio

• Bomba de polpa modificada no transportador de aparas

• Indexação forçada do filtro de banda

• Contentor de aparas maior

• Extensão dos ecrãs de encaixe do transportador de aparas

• Modelo de dados 3D da área de trabalho da máquina em formato STEP e IGES

• Entrega do modelo 3D em CD

• Código fonte PLC / SPS incluindo configuração de hardware do controlo Siemens em inglês

• Desenho do cárter de óleo para a máquina de base standard

• Horas do eixo 18,071

Informação adicional

Máquina ainda em funcionamento
