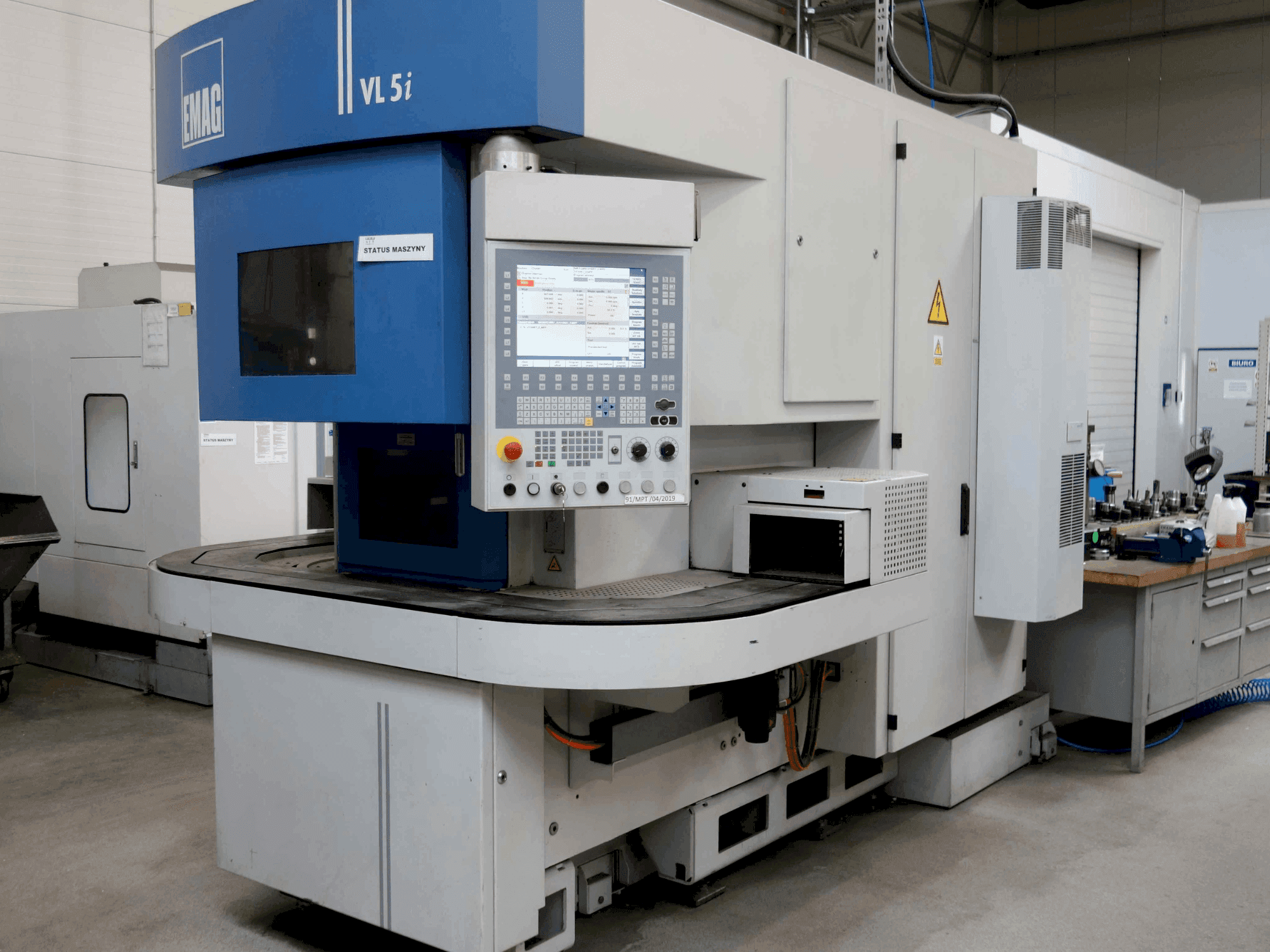

Esta máquina de torneamento vertical EMAG VL5 i DSL foi fabricada em 2014. Possui um potente acionamento do fuso principal com 18 kW e uma gama de velocidades de 0 a 4500 rpm. Equipada com um sistema de controlo Siemens SINUMERIK 840Dsl e uma robusta torre de flange EMAG de 12 posições, garante operações precisas e eficientes. É ideal para o processamento de peças até 6 kg, graças ao seu mandril hidráulico especializado. Para mais informações sobre esta máquina de torneamento vertical, contacte-nos.
Visão Geral
- marca: EMAG
- ano: 2014
- MODELO: EMAG VL5 i DSL
- tipo de aplicação: Tornear
- Localização: Polónia
- tipo de máquina: Máquina de torneamento vertical
- marca da unidade de controlo: SIEMENS
Informação Técnica - EMAG EMAG VL5 i DSL
Unidade de Controlo
- Marca do controlo: SIEMENS
- Modelo do controlo: SINUMERIK 840Dsl
Dimensões
- Profundidade da máquina: 3900 mm
- Altura da máquina: 3200 mm
- Comprimento da máquina: 3120 mm
- Peso da máquina: 7500 kg
Movimento
- Número de eixos: 2
- Percurso do eixo X: 745 mm
- Percurso do eixo Z: 300 mm
Especificação Técnica
- Ferramentas acionadas: Sim
- Diâmetro máximo da peça: 220 mm
- Altura máxima da peça: 175 mm
- Potência do fuso: 18 kW
- Velocidade do fuso: 4500 RPM
- Refrigeração através do fuso: Sim
Informações adicionais
- Diâmetro máximo do mandril: 250 mm
- Diâmetro máximo de giro: 270 mm
- Capacidade de automação padrão em modo fechado: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Carga total máxima admissível do sistema de automação: 175 kg
- Comprimento da corrente: 224 polegadas
- Número de elos da corrente: 224
- Passo da corrente: 1 polegada (25,4 mm)
- Tempo de carregamento: 2-4 s
- Flange do eixo (DIN 55026): Tamanho 6
- Diâmetro do rolamento do fuso dianteiro: 110 mm
- Potência do motor assíncrono de CA do acionamento principal (100/40 % ED): 18 / 27 kW
- Binário do acionamento principal (100/40 % ED): 200 / 300 Nm
- Velocidade angular: 850 rpm
- Velocidade de deslocamento rápido no eixo X: 60 m/min
- Velocidade de deslocamento rápido em Z: 30 m/min
- Força de avanço em X e Z: 10 kN
- Diâmetro do fuso de esferas X / Z: 40 mm
- Porta-ferramentas: torre de 12 posições, encaixe para haste cilíndrica DIN 69880 (VDI 40)
- Diâmetro da haste da ferramenta: 40 mm
- Comprimento máximo da ferramenta, incluindo o porta-ferramentas: 190 mm
- Círculo de interferência máximo da ferramenta: 760 mm
- Velocidade máxima das ferramentas acionadas: 6000 rpm
- Velocidade angular das ferramentas motorizadas: 3000 rpm
- Potência máxima das ferramentas acionadas: 8,5 kW
- Binário máximo das ferramentas motorizadas (10/40/100 % ED): 40 / 24 / 15 Nm
- Alimentação de corrente / Tipo de corrente: 3 ~
- Frequência: 50 Hz
- Tensão de funcionamento: 400 V
- Tensão de controlo geral (CC): 24 V
- Tensão de controlo da válvula / CA: 24 V (CC) / 230 V (CA)
- Ligação de iluminação: 24 V
- Potência de ligação: 36 kW
- Corrente nominal: 64 A
- Fusível de alimentação: 80 A
- Norma de execução elétrica: VDE 0113
- Comprimento, incluindo o transportador de aparas: 4185 mm
Equipamento adicional, não incluído
Capacidade do depósito de líquido de arrefecimento: 360 litros
Vantagens da máquina
Vantagens técnicas da máquina
Elevada precisão de trabalho, velocidades de deslocamento rápido, elevada velocidade máxima das ferramentas motorizadas
Máquina para funcionamento em turno único
Temperatura ambiente máxima: até 30 °C
Humidade máxima: 50 %
Nível de pressão sonora: 78 dB(A)
Informações adicionais
Máquina ainda ligada
