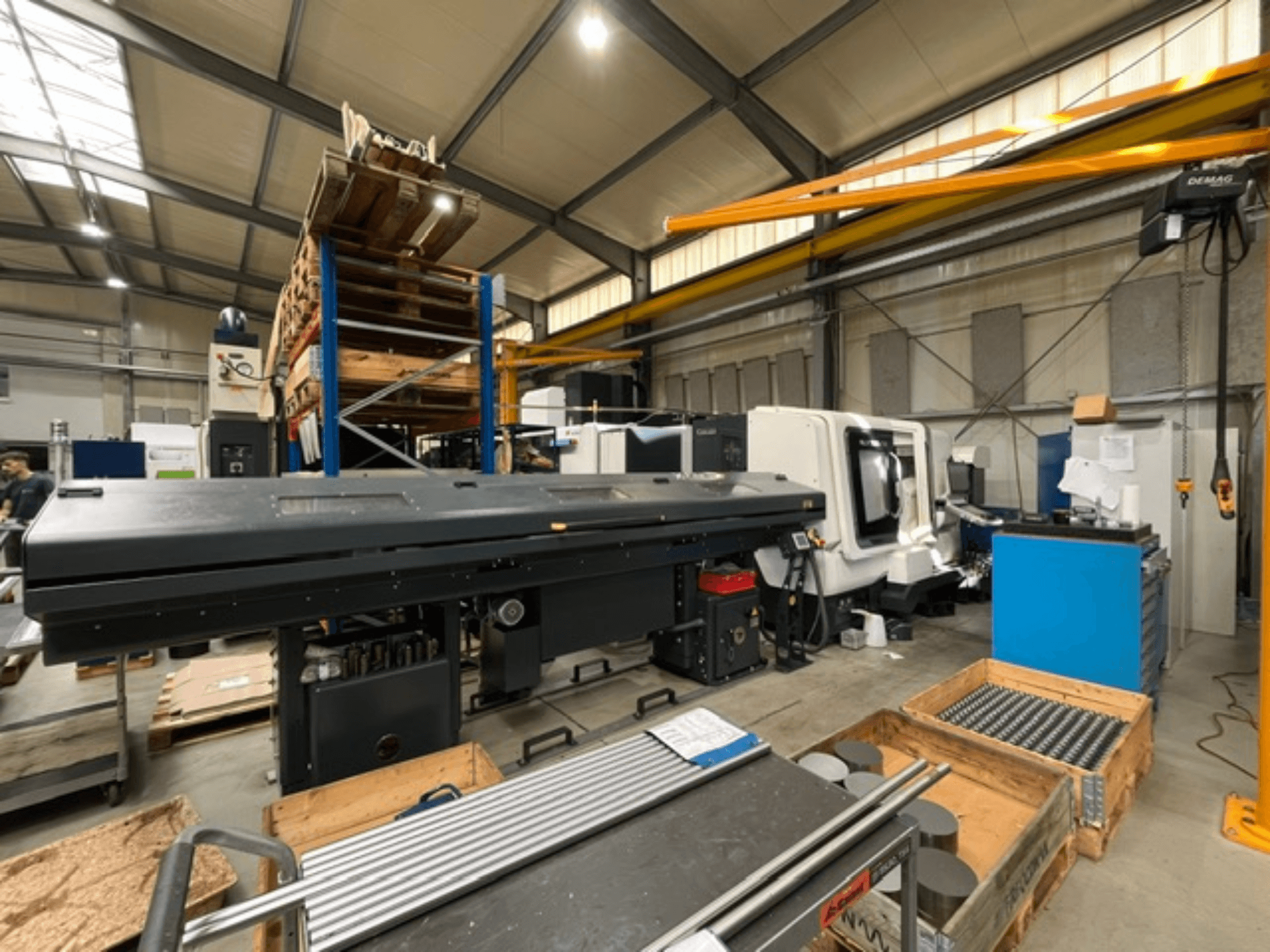

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

- Unidade de controlo: MITSUBISHI M730UM com CELOS (MAPPS V) num ecrã tátil multitoque ERGOline Touch de 21,5 polegadas

- Comprimento de torneamento: 700 mm

- Fuso principal (Fuso 1): 18,5/18,5/15 kW (25 % ED/50 % ED/cont.), 4 000 rpm, ponta de fuso JIS A2-8, furo do fuso de Ø 91 mm

- Mandril do fuso principal: Mandril hidráulico de 3 garras de 10" (Kitagawa BR10A821, Ø254 mm) com cilindro de fixação oco (passagem de barra de Ø80 mm)

- Contra-fuso (Fuso 2): 11/7,5 kW (25 % ED/cont.), 6 000 rpm, ponta do fuso JIS A2-5, furo do fuso de Ø43 mm

- Mandril do contra-eixo: mandril hidráulico de 3 garras de 6" (Kitagawa BR06A521E, Ø170 mm) com cilindro de fixação completo

- Torre: Torre BMT60 de 12 estações com ferramentas acionadas a 10 000 rpm (potência de 5,5/5,5/3,7 kW, binário de 40/30/14 Nm)

- Curso do eixo Y: ±50 mm (deslocação rápida a 10 m/min)

- Sistema de medição direta do eixo X: Sistema de escala linear magnética (resolução de 0,01 µm)

- Pré-ajustador de ferramentas: Pré-ajustador manual do tipo oscilante para o fuso 1 e pré-ajustador de ferramentas amovível para o fuso 2

- Automatização e manuseamento de peças: Recetor de peças integrado para o fuso principal/contra-fuso (até Ø80 mm x 200 mm, máx. 3 kg), correia transportadora de descarga de peças, ejetor pneumático de peças (Fuso 2)

- Alimentador de barras e interface: Interface para alimentador de barras (multimarcas) com o alimentador de barras Top Automazioni X-Files 380M de 3 m (diâmetro máximo da barra de 80 mm)

- Sistema de arrefecimento e filtração: Transportador de aparas com correia articulada (descarga pelo lado direito), bomba de arrefecimento de alta pressão de 0,8 MPa, unidade de bombagem INTERLIT com bomba de alta pressão de 15 bar e filtro de cartucho duplo, pistola de arrefecimento

- Equipamento auxiliar e interfaces: Interface para coletor de névoa de óleo (porta de Ø150 mm), autotransformador trifásico (45 kVA, 400 V/200 V, 50 Hz), pedal duplo para operação do mandril

- Horas de funcionamento da máquina (segundo a leitura do HMI):

- Tempo de funcionamento da máquina: 8 120 horas

- Tempo de execução do programa do cabeçote 1: 3 751 horas

- Tempo de corte acumulado da cabeça 1: 1 904 horas
