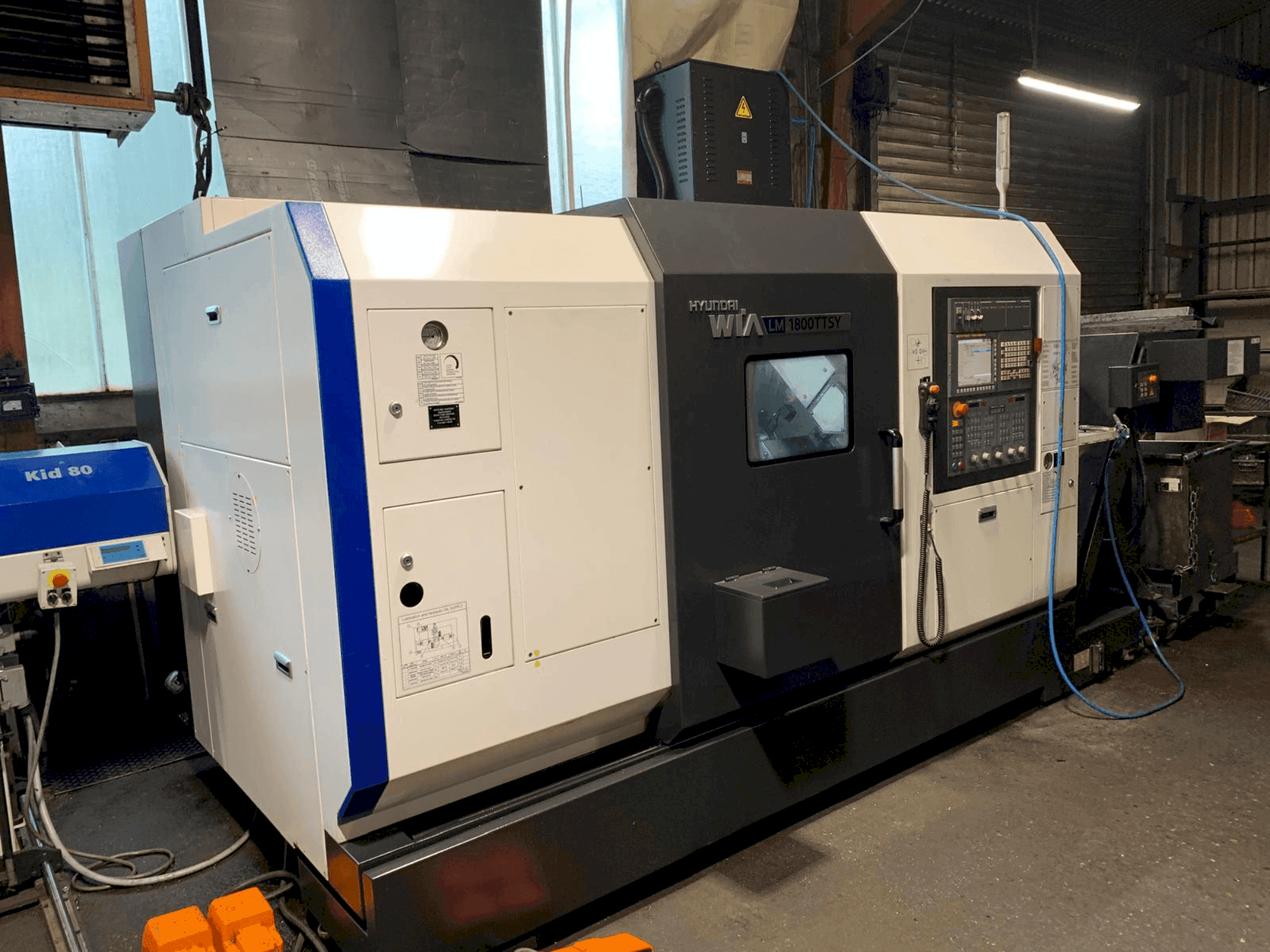

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Equipamento adicional

• Interface USB
• Luz de sinalização tricolor
• 1 conjunto de mandíbulas macias
• TRANSPORTADOR DE LASCAS HS com ejeção lateral
• Transformador, incluindo cabo
• Pistola manual de ar comprimido
• Interface do alimentador de barras // Interface do carregador de barras
• Recetor de peças do fuso principal
• Descarregador de peças: Sistema de descarga de peças para o contra-fuso, incluindo correia transportadora de peças
• Ejetor de peças / Diâmetro da peça: 230 mm / X da peça: 673 mm

Vantagens da máquina

Vantagens técnicas da máquina

• Linear (z) e com guia plana (x/y) a 45 graus
• Diâmetro de torneamento: 230 mm // comprimento de torneamento: 673 mm
• Tamanho do mandril em ambos os fusos: 8 polegadas (~210 mm)
• Eixo C da torreta, 0,001° // eixo Y da torreta, ± 50 mm – torreta superior
• Ferramentas acionadas: 5000 rpm, 5,5 kW
• 1 x ferramentas acionadas axialmente // 1 x ferramentas acionadas radialmente
• Sonda automática de ferramentas
• Depósito de líquido de arrefecimento de 270 litros // bocal de arrefecimento de série
• Arrefecimento interno a 30 bar
• Bomba de líquido de arrefecimento de 30 bar (60 Hz)

Informações adicionais

Contorno de interferência significativamente reduzido Melhor acessibilidade à peça Estabilização da peça através de tração axial contra o batente da peça Tipo de mandril: SPANNTOP mini Modelo do mandril: Axzug Tamanho do mandril: 65 Padrão de cone curto: DIN ISO 702-1 Tamanho do cone curto: Tamanho 6 Comprimento do dispositivo de fixação: 155,00 mm Diâmetro frontal: 111,00 mm Diâmetro exterior máximo: 165,00 mm Posição de fixação: 65,00 mm Rosca do dispositivo de fixação: M102x1,5 Concepção básica do batente: Fixado Tipo de acionamento: Acionado por motor Opções adicionais de mandril: Sim Montagem do batente frontal: Sim Qualidade de equilíbrio: 4,0 Adaptador do tubo de tração de acordo com o desenho Para o dispositivo de fixação [ZCHN]: A054288.0009C Ligação [do dispositivo de fixação]: Rosca interna Designação da rosca do dispositivo de fixação: M102x1,5 Comprimento da rosca do dispositivo de fixação: 17,00 mm Posição da rosca no dispositivo de fixação: 65,00 mm Força máxima de acionamento: 65,00 kN Fabricante da máquina: Hyundai WIA Designação da máquina: LM1800TTSY-HSP Ligação [do tubo de tração]: Rosca externa Designação da rosca: M74x1,5 Comprimento da rosca: 40,00 mm Posição frontal do tubo de tração: 57,50 mm Curso do cilindro de fixação: 17,50 mm Diâmetro do furo do fuso: 76,00 mm Diâmetro interior do tubo de tração: 66,00 mm SPANNTOP mini Axfix 65 KK6 Tipo de mandril: SPANNTOP mini Modelo do mandril: Axfix Tamanho do mandril: 65 Norma de cônico curto: DIN ISO 702-1 Tamanho do cone curto: Tamanho 6 Tipo de mandril: SPANNTOP mini Modelo do mandril: Axfix Tamanho do mandril: 65 Norma do cone curto: DIN ISO 702-1 Tamanho do cone curto: Tamanho 6 Comprimento do dispositivo de fixação: 138,00 mm Diâmetro frontal: 119,00 mm Diâmetro exterior máximo: 167,00 mm Posição de fixação: 50,00 mm Rosca do dispositivo de fixação: M94x1,5 Concepção básica do batente: Fixo Tipo de acionamento: Acionado por motor Opções adicionais de mandril: Sim Montagem do batente frontal: Sim Qualidade de equilíbrio: 4,0 Adaptador do tubo de tração de acordo com o desenho Para dispositivo de fixação [ZCHN]: A071618.0004C Ligação [do dispositivo de fixação]: Rosca interna Designação da rosca do dispositivo de fixação: M94x1,5 Comprimento da rosca do dispositivo de fixação: 17,00 mm Posição da rosca no dispositivo de fixação: 50,00 mm Força máxima de acionamento: 45,00 kN Fabricante da máquina: Hyundai WIA Designação da máquina: LM1800TTSY-GSP Ligação [do tubo de tração]: Rosca externa Designação da rosca: M74x1,5 Comprimento da rosca: 40,00 mm Posição frontal do tubo de tração: 57,50 mm Curso do cilindro de fixação: 17,50 mm Diâmetro do furo do fuso: 76,00 mm Diâmetro interior do tubo de tração: 66,00 mm
