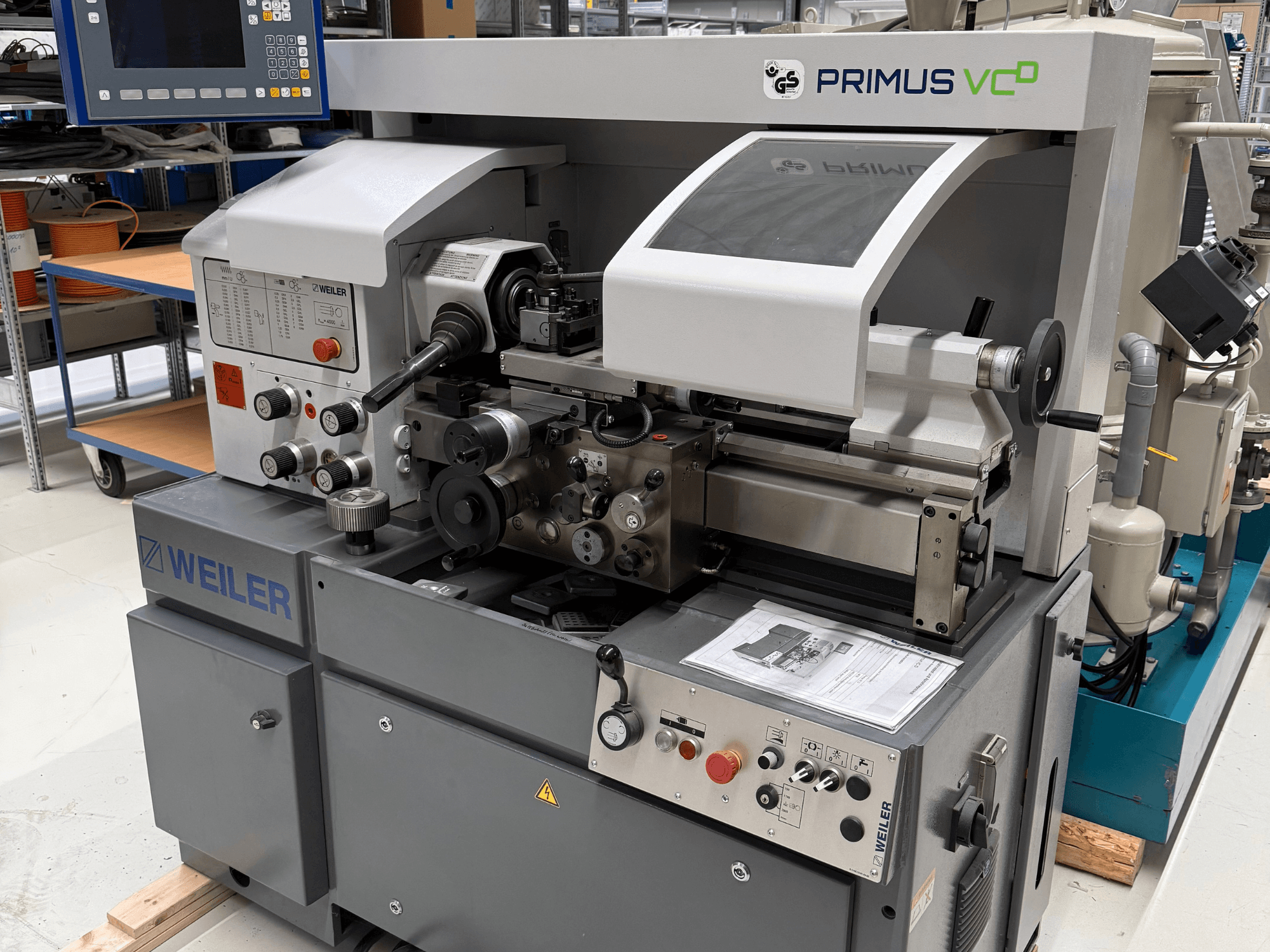

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Tipo de máquina: Torno de centros

• Comprimento de torneamento / Distância entre centros: 500 mm

• Diâmetro de torneamento sobre a base: 280 mm

• Diâmetro de giro sobre o carro transversal: 150 mm

• Ponta do fuso (DIN 55027): Tamanho 5

• Diâmetro do rolamento dianteiro: 70 mm

• Furo do fuso: 43 mm

• Cônico interno do fuso principal: ME 50

• Potência de acionamento (ciclo de trabalho de 100%): 4 kW

• Gama de velocidades do fuso: 30 – 4 000 rpm

• Número de velocidades de avanço: 24

• Intervalo de avanço longitudinal: 0,02 – 0,63 mm/rev

• Intervalo de avanço transversal: 0,006 – 0,20 mm/rev

• Faixa de roscas métricas: 0,25 – 8 mm

• Intervalo de roscas em polegadas: 80 – 2 TPI

• Intervalo de roscas modulares: 0,25 – 4 módulos

• Intervalo de rosca de passo diametral (DP): 200 – 5 DP

• Diâmetro do cano do contraponto: 40 mm

• Curso do cano do contraponto: 85 mm

• Cônico do contraponto: MT3

• Tensão de funcionamento: 400 V

• Tensão de controlo: 24 V CC

• Carga conectada: 7,5 kVA

• Corrente nominal: 15,5 A

• Frequência: 50 Hz

• Fusíveis principais: 25 A

• Peso da máquina: 1 050 kg

• Dimensões da máquina (C × L × A): 1 570 × 890 × 1 700 mm

Equipamento adicional

• Porta-ferramentas de troca rápida de 4 posições PARAT tamanho 1, incluindo 1 × porta-ferramentas WD 1/12

• 2 × porta-ferramentas WD 1/12

• Mandril de pinça acionado por alavanca para pinças 173 E

• 13 pinças 173 E, intervalo de fixação: 3–15 mm (incrementos de 1 mm)

• Suporte fixo com garras de rolo, capacidade: 15–100 mm

• Proteção móvel contra salpicos de limalhas com janela de visualização

• 8 × Elementos de nivelamento
