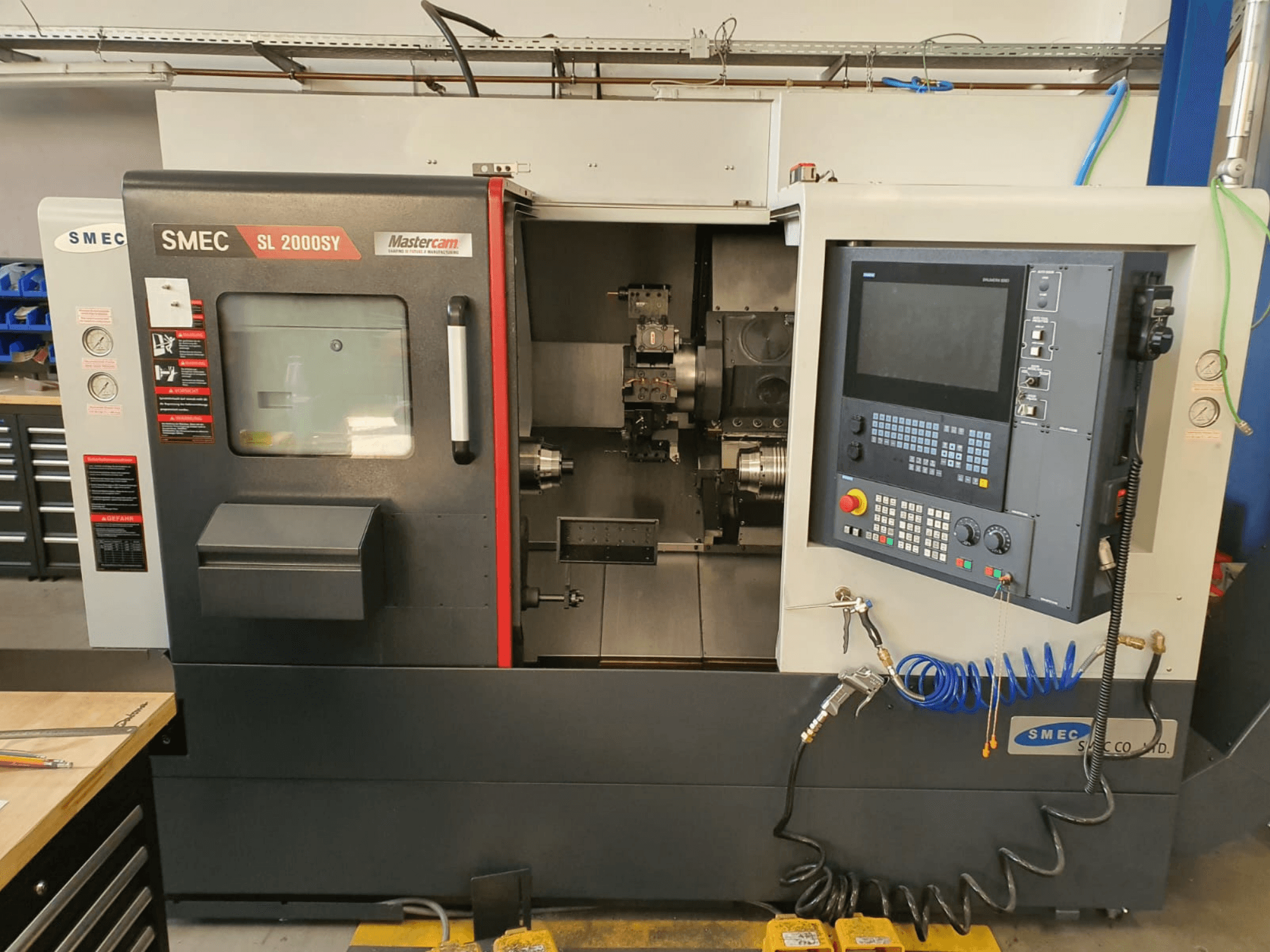

SMEC - SL2000SYDE-TUR-SME-2022-00002

- Controlo: Siemens SINUMERIK 828D com OPERATE + PPU290 (ecrã tátil)

- Diâmetro de trabalho sobre a base: 650 mm

- Diâmetro de giro sobre o carro transversal: 540 mm

- Diâmetro máximo de torneamento: 395 mm

- Comprimento máximo de usinagem: 450 mm

- Curso do eixo Y: 105 mm (±52,5 mm)

- Diâmetro do mandril do fuso principal: 210 mm (8")

- Norma da ponta do fuso principal: A2-6

- Diâmetro interior do rolamento do fuso principal: 110 mm

- Capacidade máxima de barra do fuso principal: 67 mm

- Diâmetro do furo do fuso principal: 76 mm

- Potência de acionamento do fuso principal: 18,5 / 11 kW

- Binário máximo do fuso principal: 209,5 Nm

- Diâmetro do mandril do subfuso: 152 mm (6")

- Norma da ponta do fuso secundário: A2-5

- Diâmetro interior do rolamento do fuso secundário: 90 mm

- Capacidade máxima de barra do fuso secundário: 36 mm

- Diâmetro do furo do subfuso: 45 mm

- Potência de acionamento do subfuso: 9 / 5,5 kW

- Binário máximo do sub-fuso: 51,9 Nm

- Velocidade máxima do subfuso: 6 000 rpm

- Capacidade da torre de ferramentas: 12 estações (indexação de 24 posições)

- Tipo de porta-ferramentas: BMT55

- Potência de acionamento da ferramenta acionada: 5,5 / 3,7 kW

- Velocidade máxima da ferramenta acionada: 5 000 rpm

- Binário máximo da ferramenta acionada: 35 Nm

- Secção transversal da ferramenta fixa: 25 x 25 mm

- Secção transversal do porta-barra de mandrilamento: Ø 40 mm

- Tempo de indexação entre estações: 0,2 s

- Avanço rápido no eixo X: 18 m/min

- Avanço rápido no eixo Z: 30 m/min

- Avanço rápido no eixo B: 24 m/min

- Avanço rápido no eixo Y: 12 m/min

- Ângulo de inclinação da base: 30 graus

- Capacidade do depósito do sistema de arrefecimento: pressão de 10 bar, bomba de 2,2 kW

- Capacidade do depósito hidráulico: aprox. 14 L (pressão máxima de 35 bar)

- Tensão / Ligação elétrica: 400 V, 50 kVA

- Ligação pneumática: 6 bar

- Peso líquido do transportador de aparas: aprox. 1 000 kg

- Peso líquido do transformador: aprox. 300 kg

- Equipamento adicional incluído: Pacote de porta-ferramentas WTO, mandris de potência SAMCHULLY de 3 garras (8" principal, 6" secundário), transportador de aparas (descarga lateral), skimmer de óleo com correia sem fim, braço de colocação automática de ferramentas, apanhador e ejetor de peças, interface para alimentador de barras
