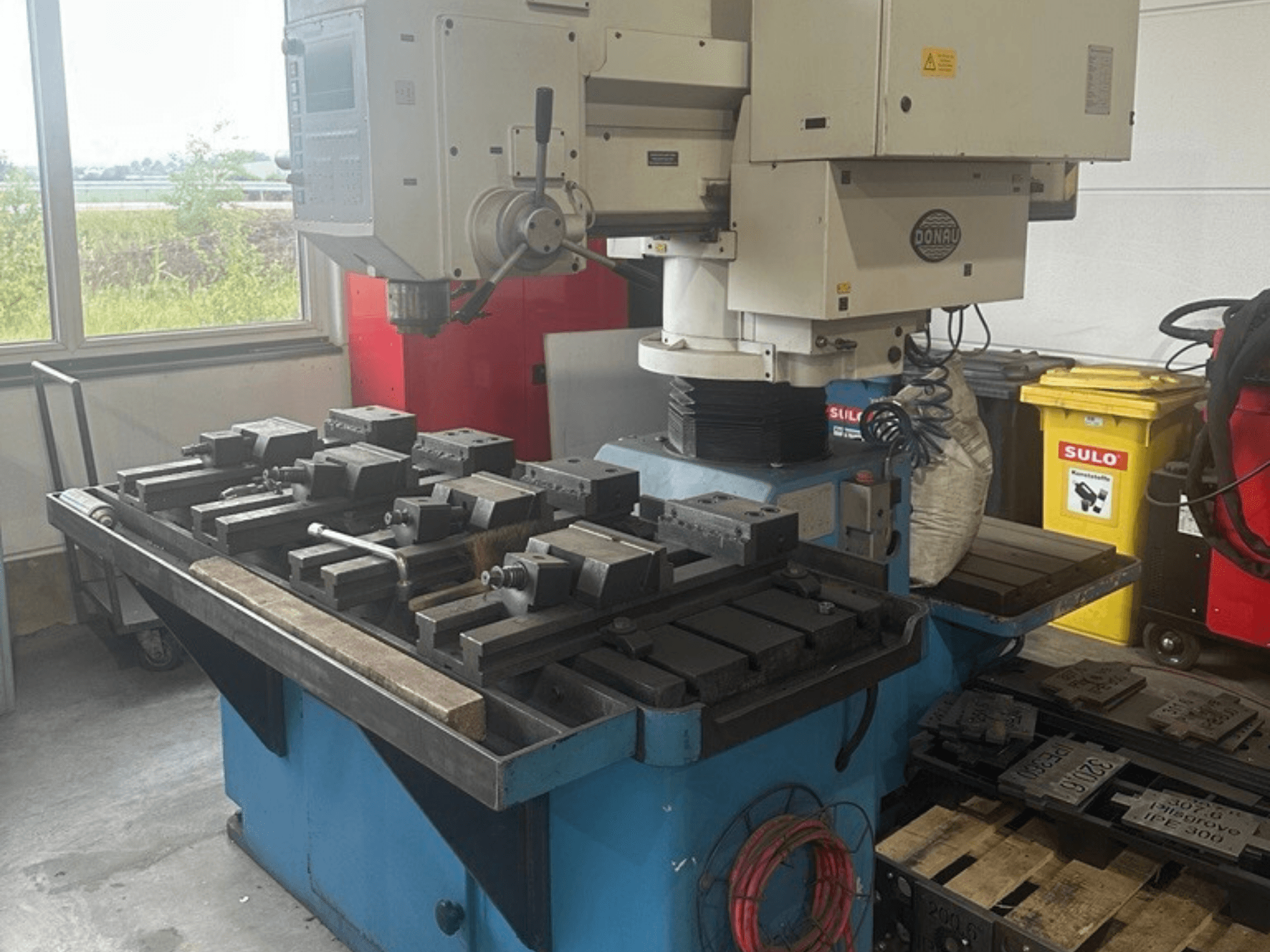

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Capacidade de perfuração em aço maciço (St 60): 40 mm de diâmetro

- Capacidade de perfuração em ferro fundido (GG 22): 50 mm de diâmetro

- Capacidade de rosqueamento (aço St 60): M 36

- Capacidade de rosqueamento (ferro fundido GG 22): M 45

- Cônico da ferramenta: SK 40 (DIN 69871, Forma A)

- Gama de velocidades do fuso: 15 – 2 800 rpm (variável de forma contínua)

- Motor do fuso (CA, controlado por frequência): 5,5 kW

- Binário do fuso: máx. 250 Nm (constante de 15 a 200 rpm)

- Caixa de velocidades: 2 velocidades com mudança automática (i_max 1:7)

- Avanço do cano (eixo Z): 5 – 2 000 mm/min (variável de forma contínua)

- Curso da coluna (eixo Z): 200 mm

- Força de avanço / pressão da coluna: 12 000 N

- Elevação da coluna / cubo (eixo W): 410 mm

- Diâmetro da coluna: 195 mm

- Curso do braço radial: 750 mm

- Raio de perfuração: mín. 540 mm / máx. 1 290 mm

- Dimensões padrão da mesa de trabalho: 600 x 1 200 mm (com 4 ranhuras em T de 18 mm, passo de 125 mm)

- Altura da mesa: 900 mm

- Distância entre a ponta do fuso e a mesa: 95 – 705 mm

- Distância entre a ponta do fuso e o chão: 995 – 1 605 mm

- Dimensões máximas da peça de trabalho: C 2 950 mm x L 1 050 mm x A 1 350 mm

- Deslocamento rápido (eixos X / Y): 7,5 m/min

- Deslocamento rápido (eixo Z): 5,0 m/min

- Deslocação rápida (eixo W): 3,0 m/min

- Precisão de posicionamento (X, Y): ± 0,075 mm

- Repetibilidade (X, Y): ± 0,030 mm

- Precisão de posicionamento (Z, W): ± 0,05 mm

- Repetibilidade (Z, W): ± 0,03 mm

- Sistema de controlo: Controlo CNC com CPU de 32 bits (4 eixos: X, Y, Z, W)

- Ecrã: Ecrã eletroluminescente de 9" (EL, iluminado)

- Memória de programa: 2 000 blocos NC

- Interfaces: V.24 / RS-232-C

- Tensão de funcionamento: 400 V / 50 Hz

- Tensão de controlo: 24 V CC

- Carga conectada: 13,0 kVA

- Peso da máquina: aprox. 2 610 kg (com mesa de 600 x 1 200 mm)
