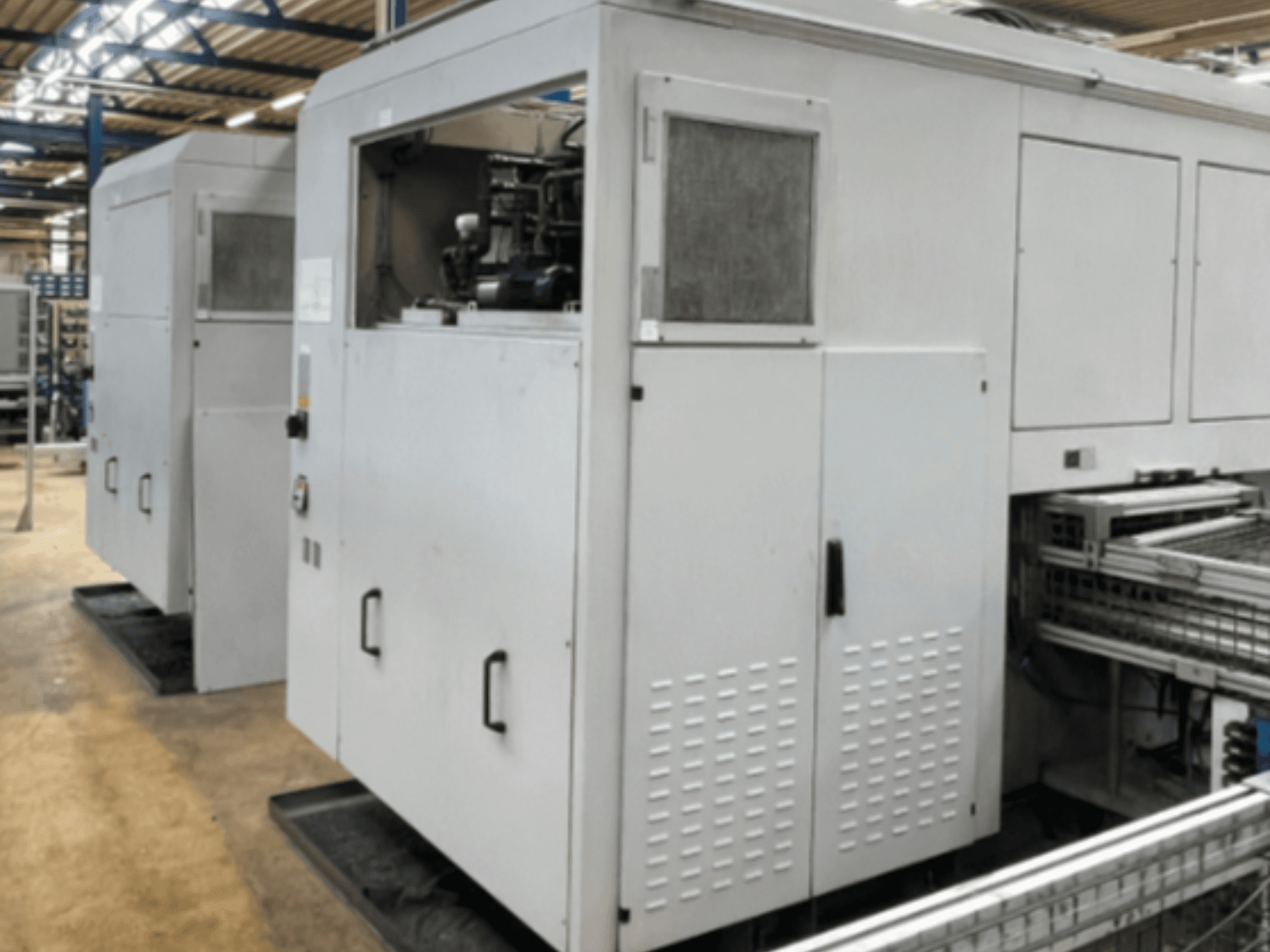

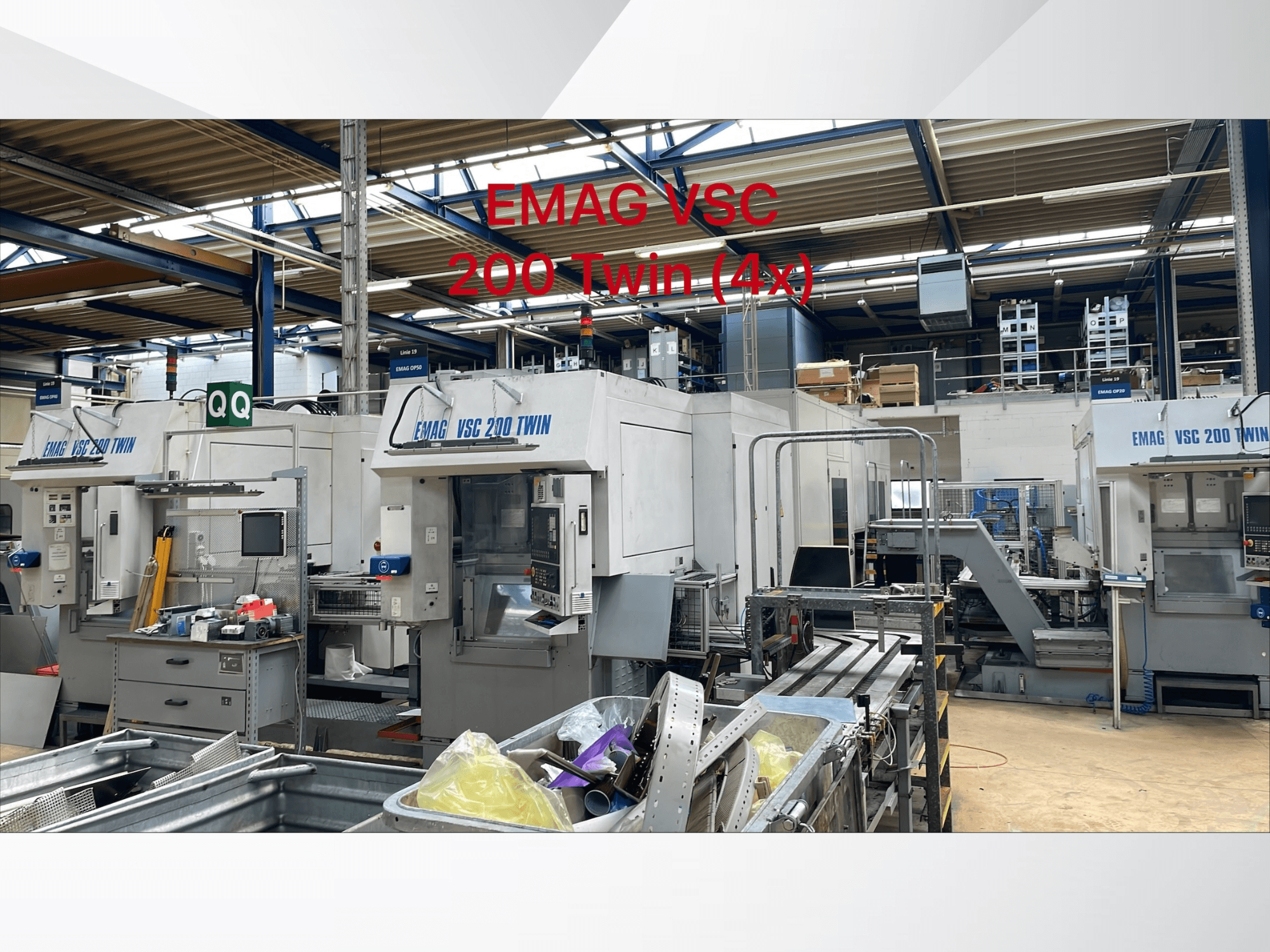

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

• Tipo de operação: OP 20

• Tipo de máquina: EMAG VSC 200 TWIN

• Tipo de produção: Produção de séries médias a grandes

• Número de eixos-árvore: 2

• Usinagem simultânea de duas peças: Sim

• Accionamentos independentes dos eixos X e Z: Sim

• Sistemas de medição independentes: Sim

• Ferramentas acionadas: Não

• Diâmetro máximo do mandril: 200 / 250 mm

• Diâmetro de oscilação: 260 mm

• Diâmetro máximo da peça de trabalho: 200 mm

• Tempo de carregamento: 2-4 s

• Flange do fuso: DIN 55 026 Tamanho 6

• Diâmetro do rolamento do fuso frontal: 100 mm

• Velocidade máxima do fuso: 6.000 rpm

• Tipo de acionamento principal: Motor assíncrono

• Potência do fuso (40% do ciclo de trabalho): 39 kW

• Potência do fuso (100% do ciclo de trabalho): 28 kW

• Torque (40% do ciclo de trabalho): 460 Nm

• Binário (100% do ciclo de trabalho): 340 Nm

• Potência total disponível a partir de: 800 rpm

• Deslocação rápida do eixo X: 45 m/min

• Deslocação rápida do eixo Z: 30 m/min

• Força de alimentação X/Z: 11 kN

• Diâmetro do fuso de esferas X/Z: 50 / 40 mm

• Tipo de torre: Torre de disco

• Estações de ferramentas: 2 × 8

• Suporte de ferramentas standard: DIN 69 880

• Diâmetro da haste da ferramenta: 40 mm

• Tempo de indexação da torre: 0,3 s

• Material da base da máquina: Betão Polímero MINERALIT®

• Sistema de carregamento automático de recolha: Sim

• Carregamento e descarregamento automático da peça de trabalho: Sim

• Fixação vertical da peça de trabalho: Sim

• Tensão de funcionamento: 400 V

• Tensão de controlo DC: 24 V

• Tensão de controlo AC: 230 V

• Frequência: 50 Hz

• Carga ligada: 66 kW

• Proteção por fusível: 160 A

• Norma eléctrica: VDE 0113

• Peso aproximado da máquina: 12.000 kg

• Sistemas de controlo disponíveis: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Manuseamento de peças de trabalho: Automação de recolha baseada em tapete rolante

As especificações técnicas podem variar ligeiramente, uma vez que se trata de máquinas feitas à medida!
