EMCO - E45AT-TUR-EMC-2019-00001

• Ligação: KK5 (DIN 55026)

• Capacidade da barra: 45 mm

• Potência de acionamento: 13 kW

• Gama de velocidades: 0–6300 rpm

• Eixo C no fuso principal

Torre de ferramentas

• VDI30 axial de 12 posições

• Lógica direcional para até 6 ferramentas acionadas

• Ferramentas motorizadas: máx. 4 kW / máx. 16 Nm

• Velocidade das ferramentas motorizadas: 0–5000 rpm

Contraponto

• Programável, acionado hidraulicamente

• Força máxima de fixação: 6000 N

• Cônico Morse: MK4

• Cilindro de fixação oco, incluindo tubo de tração

Controlo e software

• SINUMERIK 828D OPERATE

• Programação por diálogo SHOPTURN

• Interface USB

• Rede / Ethernet

• Monitor TFT a cores de 10,4"

• Simulação 3D

Recursos de suportes e da máquina

• Iluminação da máquina

• Sistema de refrigeração, incluindo bomba (3,5 bar)

• Unidade hidráulica

• Interface do transportador de aparas

• Certificado CE

• Documentação

Medição de ferramentas (E45)

• Braço de medição fixado na área de trabalho

• Medição de ferramentas na torre

• Tempos de configuração curtos / medição precisa / rentável

Fixação da peça

• Mandril de 3 garras KK5

• Velocidade máxima: 6300 rpm

• Diâmetro: 20 mm

• Mordentes macios + duros

Outros (relacionados com a máquina)

• Pistola de água

• Ar para o fuso

• Separador de óleo/líquido de arrefecimento

• Monitorização automática do líquido de arrefecimento

• Volante eletrónico

• Proteção para troca de ferramentas

• Ligações hidráulicas

• Ligações pneumáticas

• Embalagem da máquina: palete + cobertura enrolável

Equipamento adicional

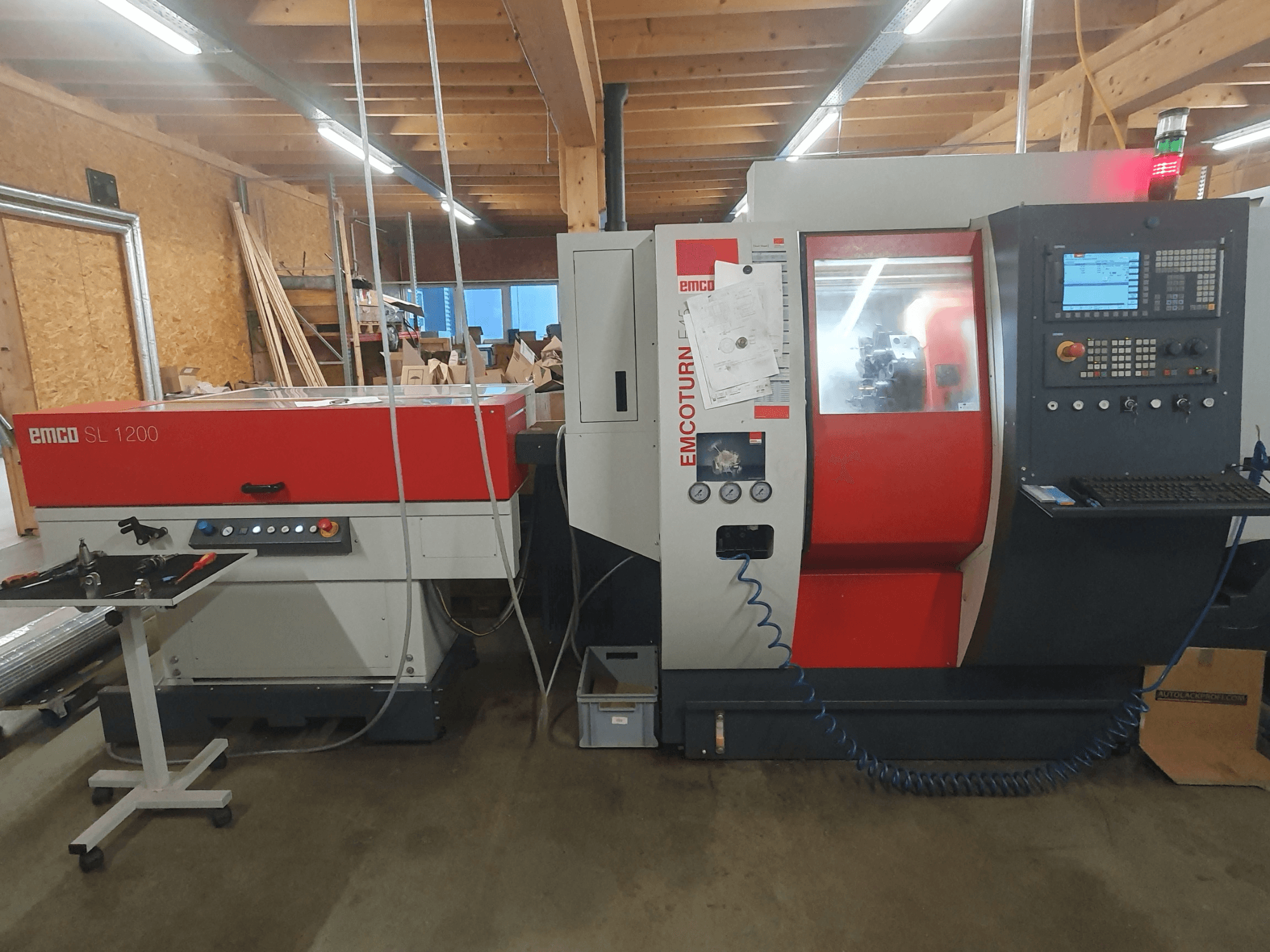

Alimentador de barras / depósito (SL1200 – conforme referido)

• Comprimento da barra: 850–1200 mm

• Diâmetro da barra: Ø 8–95 mm

• Velocidade máxima de alimentação: 60 m/min

• Troca de barras: aprox. 3 s

• Troca do carregador: aprox. 15 s

• Área de apoio do material: 550 × 1210 mm

• Capacidade de material: 10 × Ø 55 mm

• Lado de operação: direito

• Alimentação elétrica: 240 V CC/CC

• Alimentação de ar: 6 bar

• Dimensões: 1700 × 1250 × 1090–1380 mm

• Peso: aprox. 500 kg

• Dispositivo de segurança: CE

• Função de alta velocidade

• Documentação

Extensão do fuso (para utilização com alimentador de barras)

• E45 / MT45 / HT45 → DM45

• Para fuso de 45 mm

• Barras curtas até 1100 mm

• Com mangas redutoras (3 peças)

• Necessária para utilização com o SL1200

Transportador de aparas

• Transportador de correia articulado

• Altura de descarga: 1200 mm

Unidade de refrigeração de alta pressão

• 14 bar / 50 Hz

• Bomba de alta pressão adicional

• Para ferramentas com refrigeração interna

• Interface e software

Interface do robô

• Interface PROFI-NET

• Sinais de 24 V

• Desbloqueio de segurança

• Comutação entre funcionamento automático e manual

Componentes adicionais

• Teclado de PC USB (QWERTY)

• LED de estado da máquina: Verde (Automático), Vermelho (Alarme), Branco (Manuseamento de material)

Material de instalação e montagem

• 4× amortecedores de vibração

• 4× suportes de montagem

• 4× buchas de alta resistência

Dispositivo de recolha de peças

• De acionamento pneumático

• Comprimento máximo da peça: 120 mm

• Diâmetro máximo: 45 mm (51 mm)

• Peso máximo: 2 kg

• Caixa de recolha / correia transportadora
