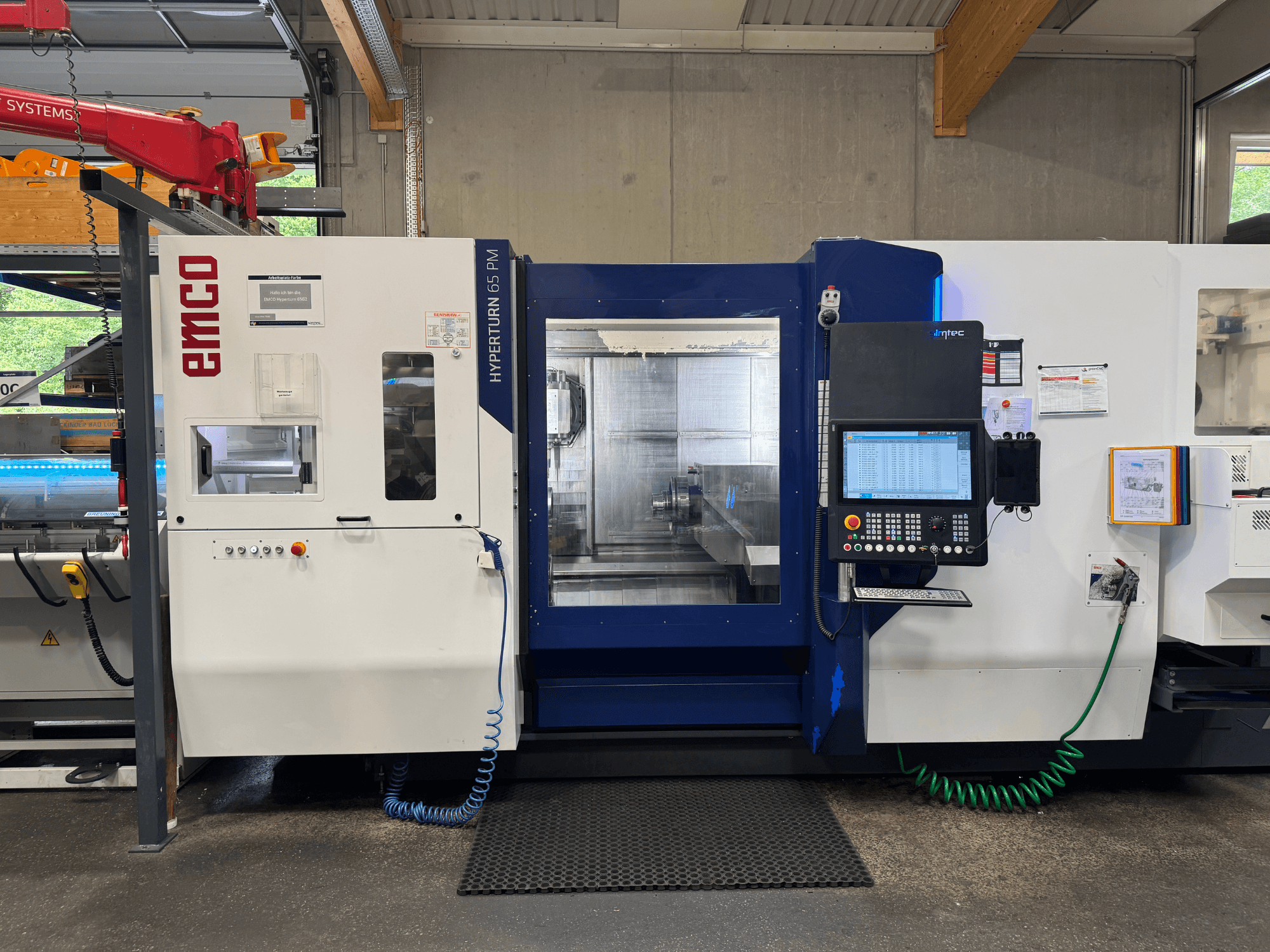

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Fuso principal (acionamento direto):

  • Binário máximo: 250 Nm

• Fuso secundário (acionamento direto):

  • Potência máxima de acionamento: 29 kN (conforme fornecido)

  • Binário máximo: 250 Nm

  • Gama de velocidades: 0–5000 rpm

• Fuso de fresagem (acionamento direto):

  • Potência máxima de acionamento: 37 kW

  • Binário máximo: 30 Nm

  • Gama de rotações: 0–12 000 rpm

• Torre de ferramentas (acionamento direto):

  • Potência máxima de acionamento: 10 kW

  • Binário máximo: 30 Nm

  • Gama de velocidades: 0–12 000 rpm

• Cinemática e eixos:

  • Carro transversal na parte superior com fuso de torneamento/fresagem como fuso motorizado; fixação hidráulica durante o torneamento

  • Curso do eixo Y: +/- 120 mm

  • Eixo B com acionamento direto: +/- 120°, fixação hidráulica

• Ferramentas:

  • Magazém de ferramentas de 40 posições, HSK-T63

  • Torre radial de 12 posições com acionamento direto, interface de ferramentas BMT55P

• Fusos e fixação:

  • Cilindro de fixação de alta pressão com tubo de tração para o fuso principal

  • Cilindro de fixação completo com fixação parcialmente oca de 66 x 550 mm de profundidade no contra-fuso

  • Pressão de fixação programável para o fuso principal e o contrafuso

  • Lava-fila externo no fuso principal e no contra-fuso

  • Travão de retenção mecânico no fuso principal e no contra-fuso

  • Eixo C para o fuso principal e o contra-fuso

• Controlo e IHM:

  • SINUMERIK ONE / OPERATE, interface de utilizador baseada na aplicação EMCONNECT

  • Ecrã multitoque de 22"

  • IPC com 240 GB

  • Programação por diálogo SHOPTURN

  • Simulação 3D e desenho

  • Detecção de material residual

  • Desbloqueio a partir da memória externa

  • Leitor CAD (importação DXF)

  • TRANSMIT e TRACYL para programação do eixo C

  • Interface USB, unidade de rede (Ethernet)

  • Teclado de PC, incluindo tecla de atalho HMI

  • Barra de estado LED

• Fluidos e utilidades:

  • 2 linhas de líquido de arrefecimento a 25 bar

  • 2 bombas de lavagem a 4,3 bar

  • Unidade de ar condicionado do armário de controlo

  • Sistema de arrefecimento para os motores do fuso, fuso de fresagem, motor de binário do eixo B e acionamento direto da torreta

  • Unidade hidráulica

  • Iluminação da máquina

  • 8 elementos de nivelamento

• Feedback/medição:

  • Escalas de vidro: X1 (incl. sistema pneumático), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Equipamento adicional

• Gestão de aparas e filtração:

  • Transportador de aparas com correia articulada, altura de descarga de 1200 mm

  • Sistema de filtragem por correia, 980 litros

  • Bomba de água suja

• Opções de controlo/monitorização:

  • Volante eletrónico BAOD-SL (portátil, com suporte magnético para controladores Siemens)

  • Monitorização de quebra e desgaste de ferramentas EMCO / B40D-SL

  • Sonda sem fios / Controlo de quebra de broca HSK BK-MICRO

  • Torneamento de 4 eixos / corte equilibrado (opção SINUMERIK)

  • Velocidade alternativa do fuso (opção SINUMERIK)

  • Torre como contraponto (opção SINUMERIK)

  • Contra-fuso como contraponto (opção SINUMERIK)

• Alimentador de barras (especificações conforme fornecidas):

  • Comprimento da barra: 300–1200 mm

  • Diâmetro da barra: 10–104 mm

  • Superfície de apoio do material (vista frontal): 800 x 1250 mm

  • Capacidade de material: 12 barras com 65 mm de diâmetro

  • Capacidade máxima de carga: 400 kg (máx. 74 kg/barra)

  • Material retangular: comprimento mínimo da aresta 6 mm; circunferência máxima 105 mm

  • Material hexagonal: SW 5 a 85 mm

  • Material redondo: <15 mm

  • Profundidade de retração da haste de empurrar: 1470 mm

  • Alimentação: 24 V CC (interface)

  • Dimensões: comprimento 1800 mm; largura 1315 mm

  • Altura da corrediça/fuso: 1090–1330 mm

  • Peso: aprox. 620 kg

• Acessórios:
  Mandril, sistema de troca rápida Hainbuch Centrotex M.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Mandril de fixação T210 GR0
  4 mandris Bachen INOFlex® VT-S 016 (160 mandris)
  Valor aproximado da mercadoria: 70 000 €

  Bem como BMT 55 suporte inferior
  e 40 suportes HSK (valor aproximado: 30 000)

• Inclui uma sonda 3D (HSK63)
