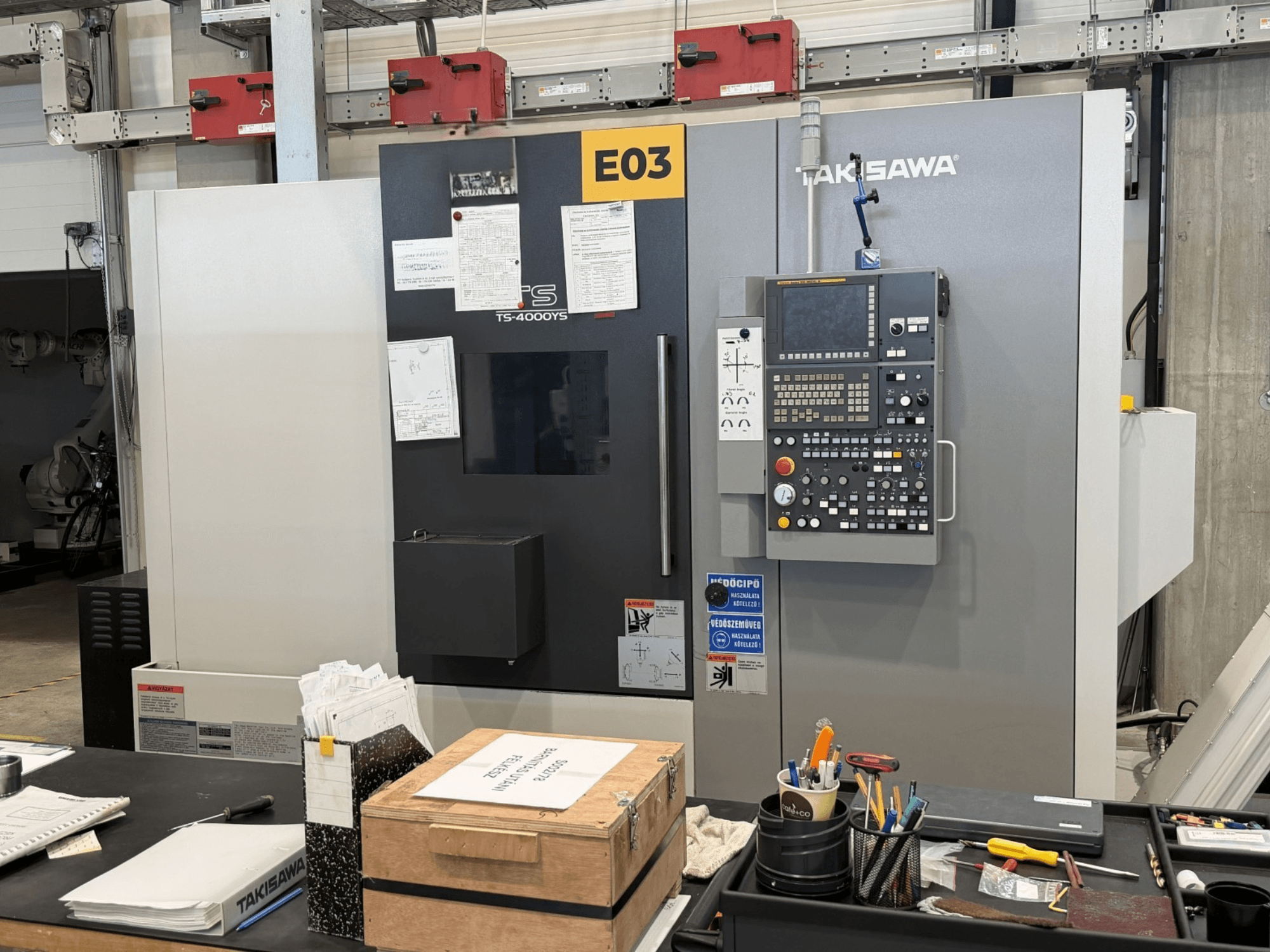

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Capacidade:

• Diâmetro máximo de torneamento: Ø 600 mm

• Diâmetro máximo de torneamento x comprimento: Ø 370 x 750 mm

• Capacidade da barra: Ø 82 mm

Fuso principal:

• Altura da linha central do fuso a partir do chão: 1140 mm

• Diâmetro do rolamento/furo: Ø 140 / Ø 90 mm

• Ponta do fuso: A2-8

• Resolução do eixo C: 0,001°

Contra-fuso:

• Altura da linha central do fuso em relação ao pavimento: 1140 mm

• Diâmetro do rolamento/furo: Ø 90 / Ø 53 mm

• Ponta do fuso: F-140

• Velocidade: 6 000 rpm (1/min)

• Resolução do eixo C: 0,001°

Cursos:

• Y: -50 ~ +70 mm

• A: 780 mm

Deslocações rápidas:

• X: 30 m/min

• Z: 30 m/min

• Y: 10 m/min

• A: 30 m/min

Potência:

• Motor do fuso principal (30 min. / 100% ED): CA 22 / 15 kW

• Binário máx. (fuso principal): 618 Nm (S3 25 %)

• Motor do contra-fuso (30 min. / 100% ED): CA 11 / 7,5 kW

• Binário máximo (contra-fuso): 175 Nm (S3 25 %)

Ferramentas acionadas:

• Estações da torreta: 12 unidades

• Velocidade máxima: 6000 rpm (1/min)

• Potência de acionamento (S3 25% / 100% de tempo de funcionamento): 7,5 / 3,7 kW

• Binário máximo: 48 Nm

Ferramentas:

• Secção transversal da haste da ferramenta: 25 x 25 mm

• Diâmetro da barra de mandrilar: Ø 50 mm

Controlo: Controlo de percurso CNC FANUC 32i-B
