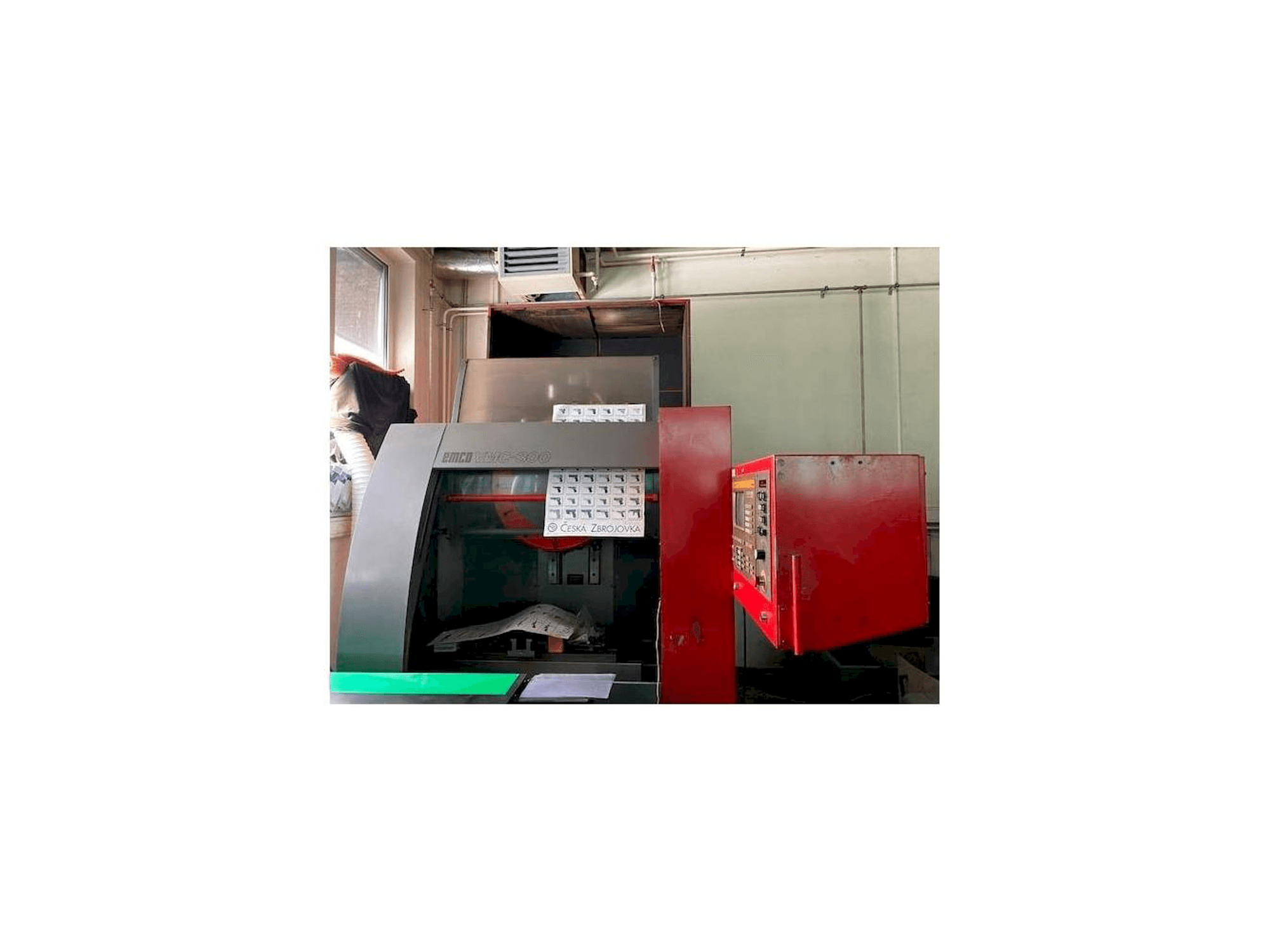

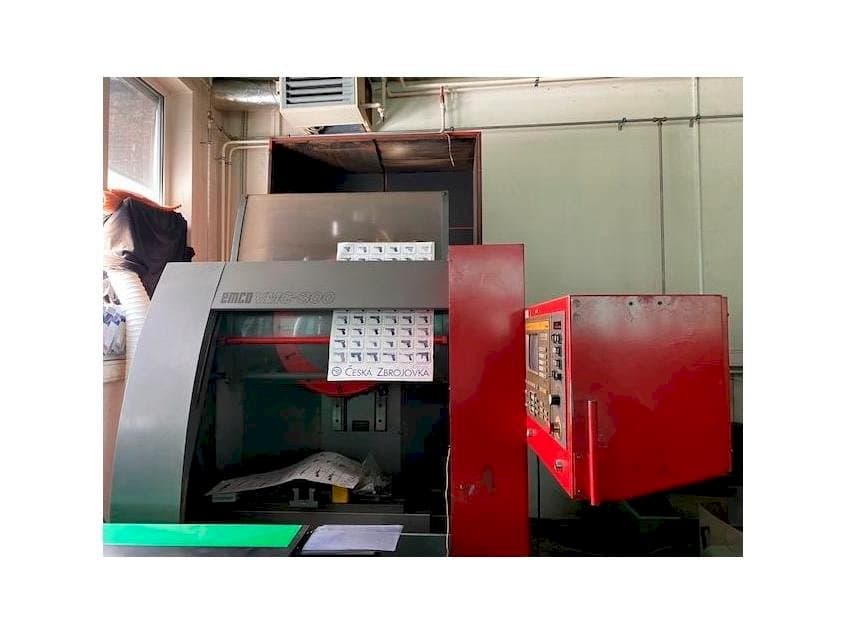

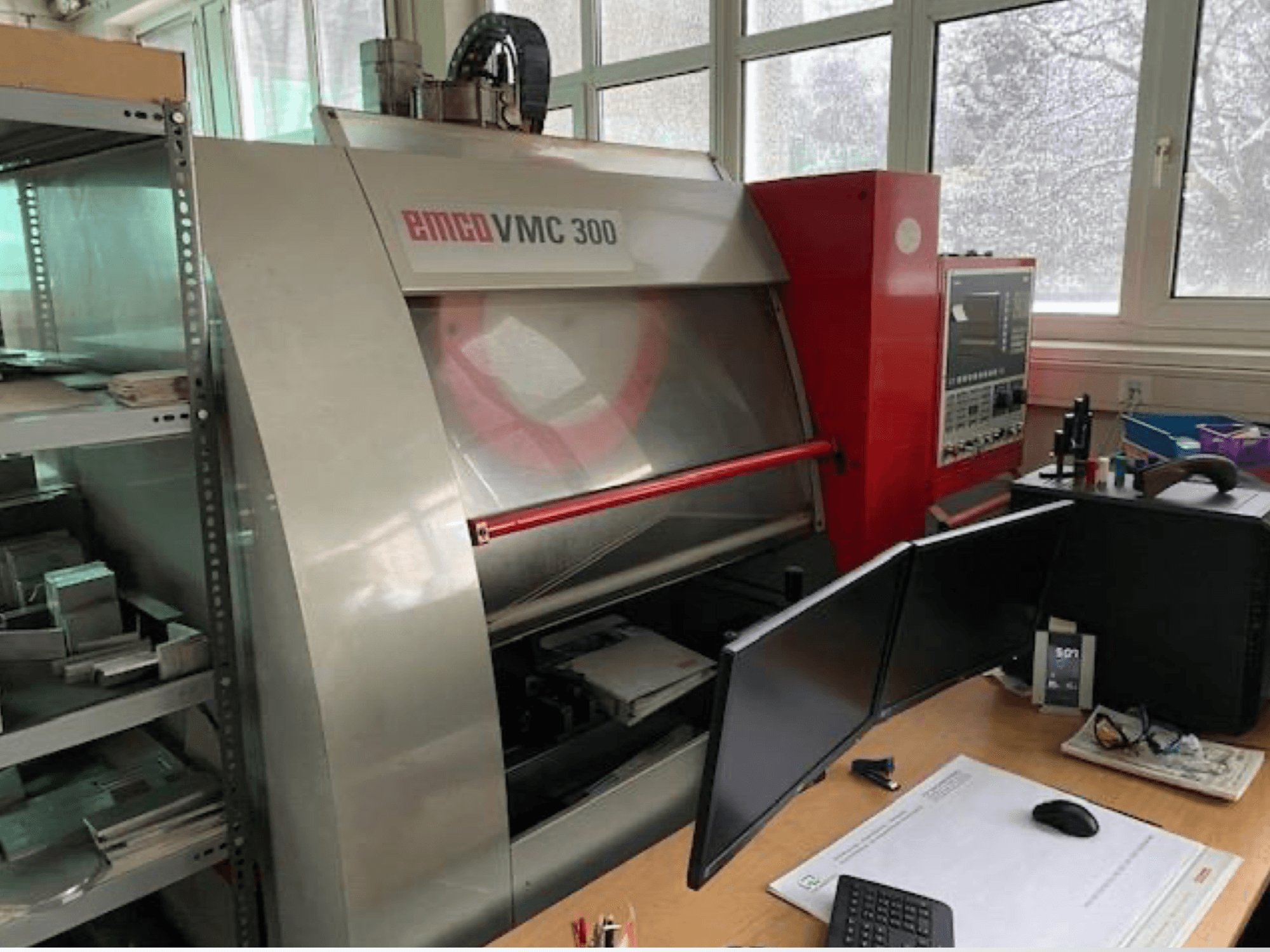

EMCO - VMC 300AT-MIL-EMC-2003-00001

• Estão disponíveis 2 unidades (uma mais recente e outra mais antiga) com marcas de controlo diferentes

• Distância entre a ponta do fuso e a mesa: 210 – 450 mm

• Número de ranhuras em T: 3

• Largura das ranhuras em T: 14 mm

• Espaçamento entre ranhuras em T: 100 mm

• Diâmetro do rolamento do fuso: Ø60 mm

• Tipo de rolamento: Rolamento de esferas de contacto angular

• Cônico da ferramenta: SK40 (DIN 69871 / ISO 7388-I)

• Pino de tração: M16 (DIN 69872 / ISO 7388-II)

• Fixação automática da ferramenta

• Força de fixação da ferramenta: 6 000 N

• Saliência do fuso: 330 mm

• Potência do motor do fuso: 9 / 11 kW (ciclo de trabalho de 100% / 60%)

• Velocidade opcional do fuso: 0 – 8 000 rpm

• Binário máximo: 100 Nm (5 000 rpm) / 78 Nm (opção de 8 000 rpm)

• Nível de ruído: 72 dB(A) a 5 000 rpm

• Capacidade de fresagem em aço (16MnCr5 – 790 N/mm²): 220 cm³/min

• Capacidade máxima de perfuração em aço: Ø25 mm

• Capacidade máxima de rosqueamento em aço: M20

• Servoacionamentos CA com fusos de rosca esférica

• Velocidade de avanço (X/Y/Z): 0,01 – 12 000 mm/min

• Deslocamento rápido (X/Y/Z): 12 m/min

• Força de avanço X/Y: 6 000 N

• Força de avanço Z: 8 800 N

• Resolução: 0,001 mm

• Porta-ferramentas: Tipo tambor com lógica de direção

• Trocador automático de ferramentas

• Peso total máximo das ferramentas no carregador: 36 kg

• Diâmetro máximo da ferramenta: 100 mm

• Comprimento máximo da ferramenta: 220 mm

• Tempo de troca de ferramenta: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Tempo de chip a chip (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Capacidade do depósito de líquido de arrefecimento: 100 L

• Caudal da bomba de líquido de arrefecimento: 10 L/min

• Pressão máxima do líquido de arrefecimento: 3,7 bar

• Alimentação de líquido de arrefecimento: 4 bicos externos

• Lubrificação central automática para guias e fusos de rosca esférica

• Rolamentos do fuso principal lubrificados com massa

• Alimentação elétrica: 3/PE ~ 400 V / 50–60 Hz

• Flutuação máxima de tensão: +5% / -10%

• Carga conectada: 15 kVA

• Corrente nominal: 22 A

• Corrente máxima: 25 A

• Fusível principal: 35 A (de ação lenta)

• Potência de curto-circuito necessária: 1600 kVA

• Pressão do sistema pneumático: 5 – 10 bar

• Caudal de ar mínimo: 750 L/min

• Consumo médio de ar: 180 L/min

Equipamento adicional

• Trocador automático de ferramentas de 12 posições

• Sistema de lubrificação central automática

• Sistema de refrigeração com 4 bicos externos

• Sistema automático de fixação de ferramentas

• Interface do fuso SK40

Vantagens da máquina:

• Trocador automático de ferramentas de 12 posições fiável

• Sistema de lubrificação automática integrado para guias e fusos de rosca esférica
