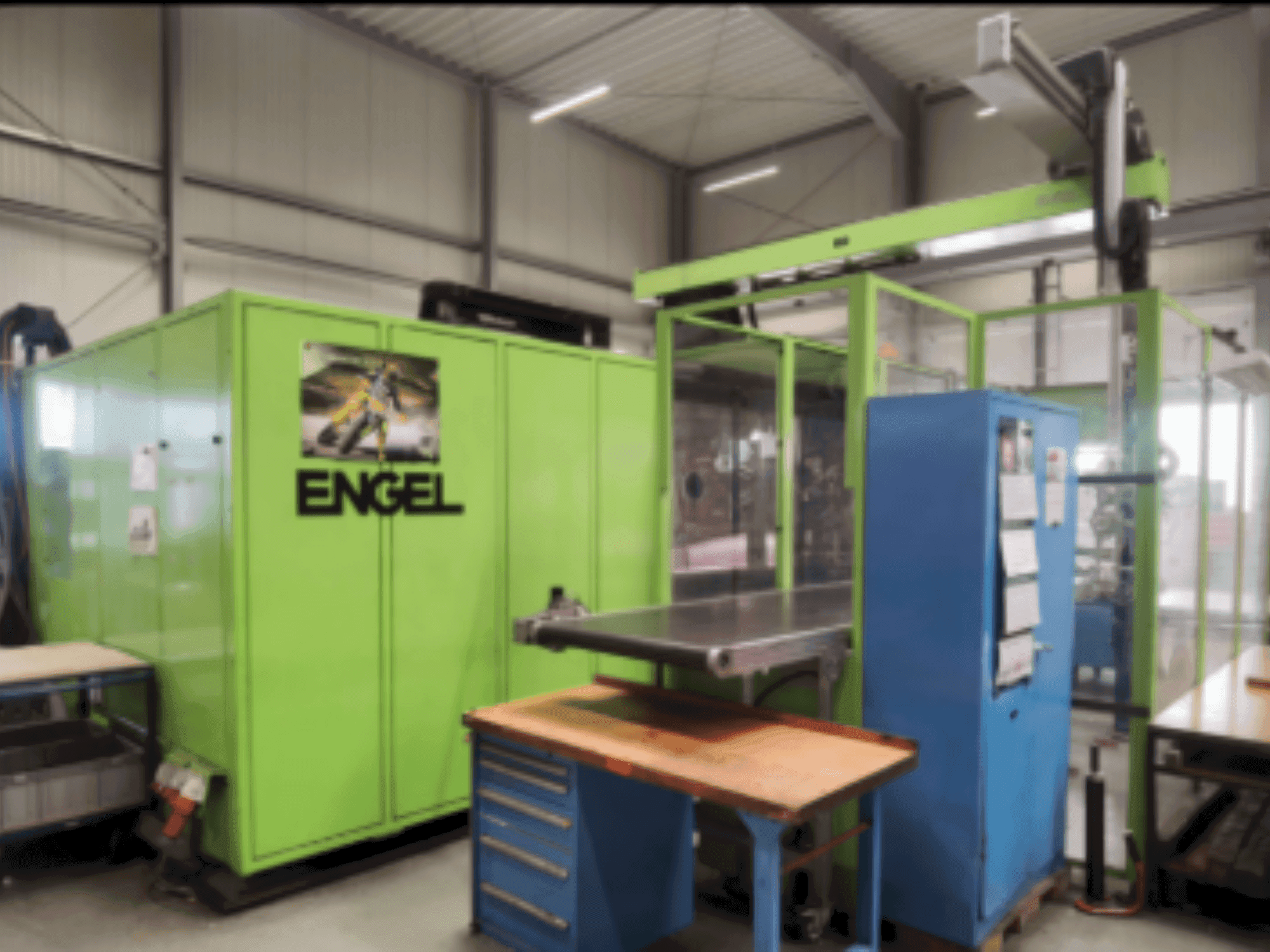

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Unidade de fixação

• Força de aperto: 11.000 kN

• Força de abertura (com almofadas de pressão): 760 kN

• Força de abertura: 615 kN

• Curso de abertura: 2.350 mm

• Altura de instalação do molde, mín.: 700 mm

• Altura de instalação do molde, máx.: 1.280 mm

• Distância máxima da placa: 3.050 mm

• Tamanho da placa de montagem (horizontal × vertical): 2.340 × 2.040 mm

• Espaçamento da barra de ligação (horizontal × vertical): 1.575 × 1.320 mm

• Diâmetro da barra de ligação: 230 mm

• Peso máximo do molde: 30.000 kg

• Curso do ejetor: 300 mm

• Força do ejetor: 230 kN

• Ciclo seco (Euromap 6) - tempo: 5,2 s

• Ciclo seco (Euromap 6) - curso: 1.100 mm

Unidade de injeção 1

• Diâmetro do parafuso: 135 mm

• Curso de dosagem: 570 mm

• Volume máximo de injeção: 8,159 cm³

• Velocidade máxima do parafuso: 120 rpm

• Relação L/D do parafuso (3 zonas): 20

• Taxa de plastificação (3 zonas): 166 g/s

• Relação L/D do parafuso (barreira): 22

• Taxa de plastificação (barreira): 256 g/s

• Taxa de injeção: 1.255 cm³/s

• Taxa de injeção com pressão de injeção aumentada: 915 cm³/s

• Pressão de injeção específica: 1,170 bar

• Pressão de injeção específica (aumentada): 1.600 bar

• Curso do bico: 950 mm

• Força de contacto do bico: 150 kN

• Capacidade de aquecimento (standard): 93 kW

• Número de zonas de aquecimento incl. bocal: 6

• Potência de acionamento da bomba: 130 kW

• Volume de enchimento de óleo: 1.600 l

Peso líquido

• Peso líquido (unidade de fixação / unidade de injeção): 62 t / 18 t
