Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

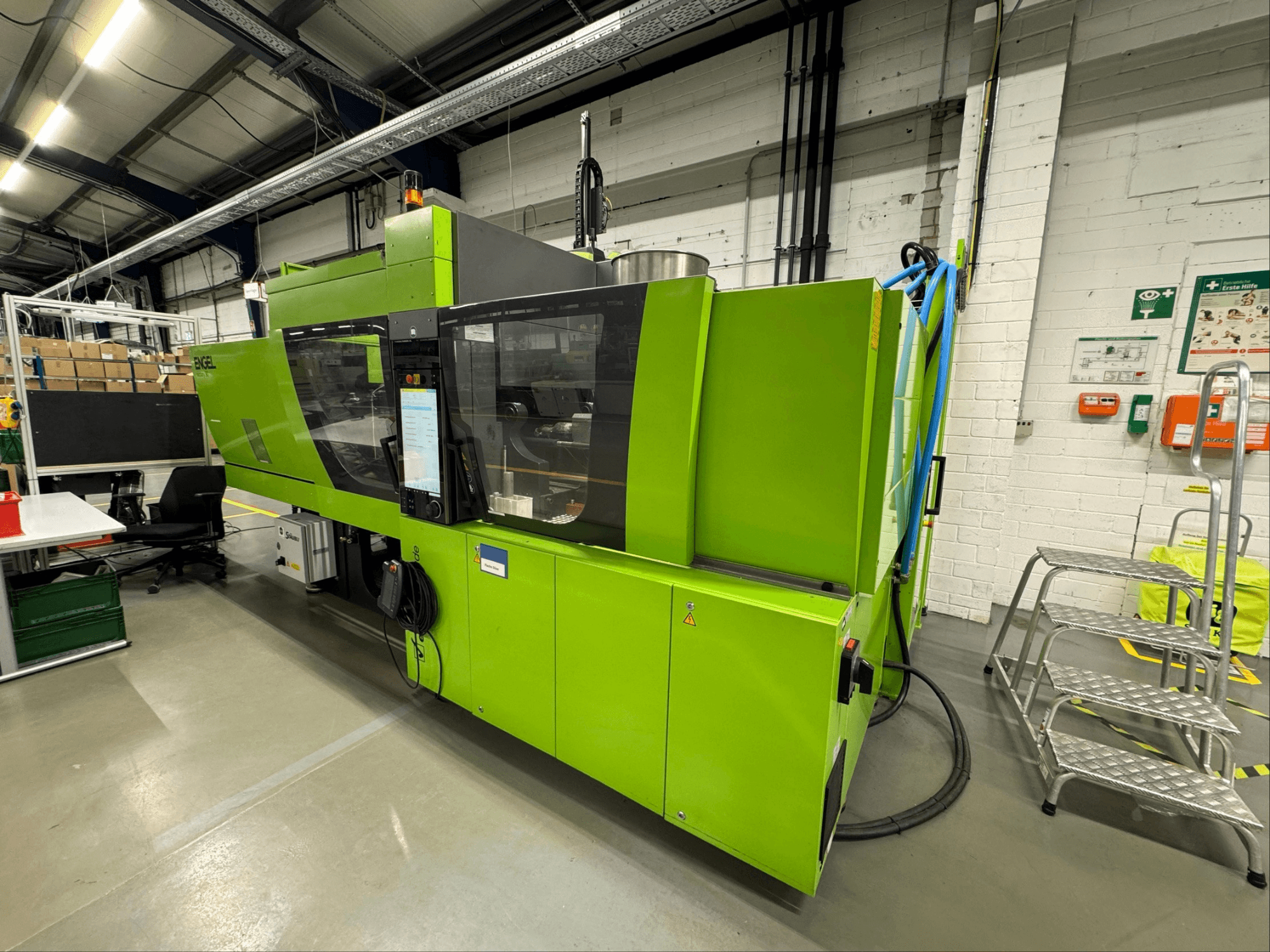

ENGEL Victory 200/90 tech

- Força de fixação: 90 toneladas

- Tamanho da unidade de injeção: 200

- Total de horas de funcionamento (máquina): 15 903 h

- Horas de funcionamento em modo automático (robô): 12 086 h

- Execução da placa de fixação: placa padrão sem tirantes, de acordo com a norma EUROMAP

- Diâmetro de centragem: 125 mm EUROMAP

- Sistema de fixação magnética: placa de fixação magnética Stäubli

- Sistema de ejeção: Ejetor central com interface de segurança do ejetor

- Sistema de aquecimento: faixas de aquecimento cerâmicas de 230 V no cilindro

ENGEL Viper 6 RC300

- Peso máximo de manipulação (carga útil): 5 kg

- Cursos dos eixos do robô:

Curso X: 400 mm

Curso Y (único): 1 000 mm

Curso do eixo Z: 2 360 mm

Eixo C: Eixo rotativo pneumático compacto, rotação de 0–90°, binário de 6 Nm

- Altura mínima de deposição: 1 450 mm (centro do eixo C não girado, sem cabeça de preensão nem peça)

- Dimensão vertical máxima da peça/cabeça de pinça (TV): 200 mm

- Altura total máxima do sistema: 4 100 mm (manuseamento e máquina, incluindo os sapatos da máquina)

- Lado de colocação da peça: Parte traseira da máquina

- Movimento de entrada: vertical
