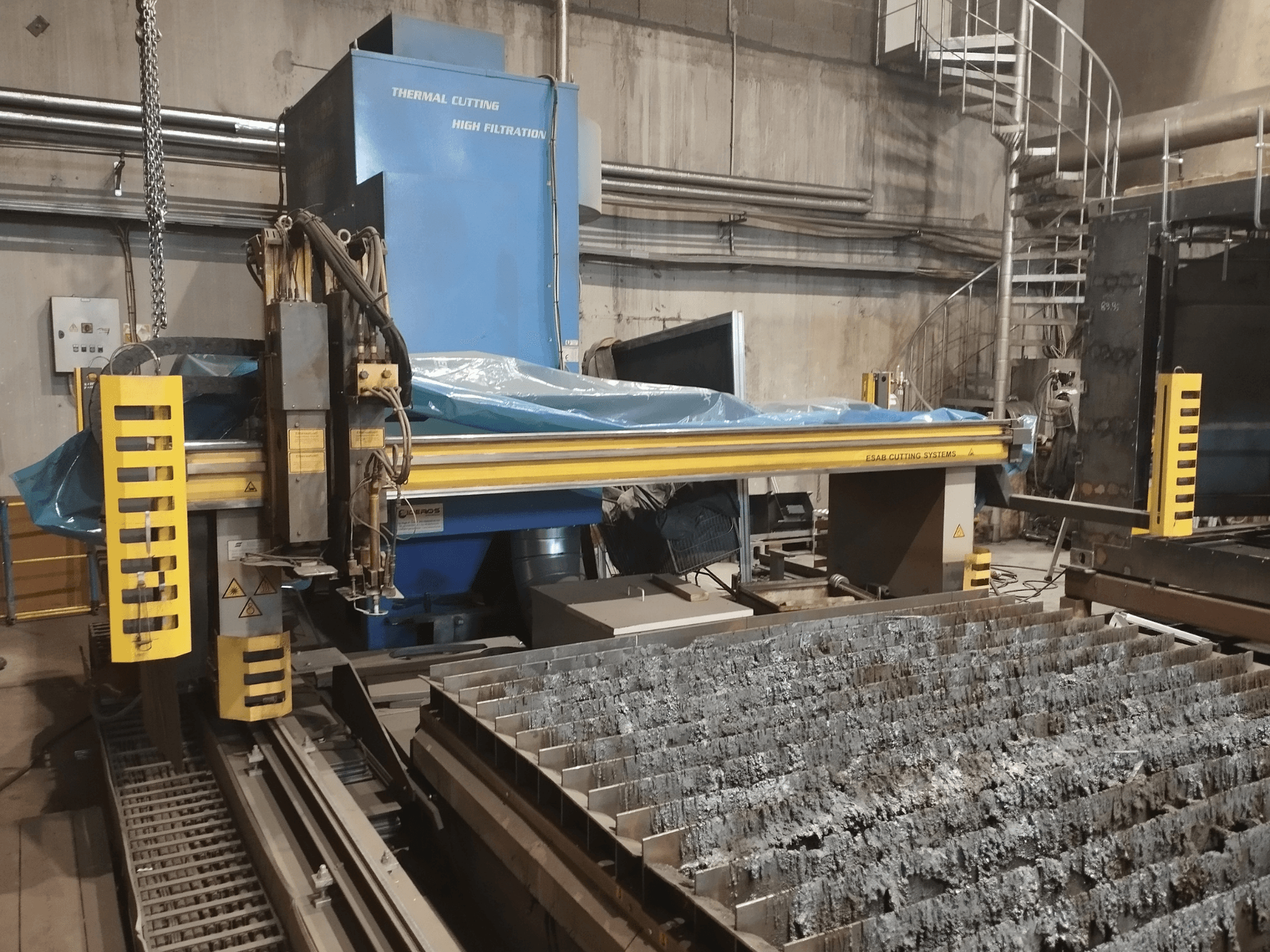

ESAB - Combirex DX3500 OxyEE-CUT-ESA-2012-00002

• Tamanho da mesa: 2.500 x 13.000 mm

• Área de corte: 2.700 x 12.950 mm

• Altura da mesa: 700 mm

• Espessura máxima do material: 125 mm

• Gerador de plasma: ESAB Precision Plasma M3 Gen 2, 360 A

• Tocha de plasma: PT 36

• Tocha de gás: Cool Jet (1 unidade)

• Sistema de controlo: CNC Vision 51

• Alimentação eléctrica: Máquina 1 x 230 V 50 Hz; Plasma 3 x 400 V 50 Hz

• Horas de funcionamento:

  • Tocha de plasma: 2.795 h

  • Tocha de gás: 1,979 h

• Pórtico e acionamento:

  • Pórtico de corte de alto desempenho

  • Controlo linear, acionamento por motor AC, cremalheira e pinhão de dupla face

  • Velocidade de posicionamento máx. 24.000 mm/min

  • Monitorização contínua da posição do pórtico

• Corte a plasma e a gás:

  • Gases de plasma: Ar técnico, N₂, O₂, H35

  • Perfuração máxima: 40 mm (CS/SS/Al)

  • Velocidade de corte (CS): 12 mm - 4.200 mm/min; 25 mm - 2.000 mm/min; 38 mm - 1.000 mm/min

  • Perfuração automática, controlo capacitivo da altura

  • Sistema de arranque HF

  • Qualidade de corte: ISO 9013 Classe 3

• Proteção e ambiente:

  • Proteção contra o pó: IP54

  • Humidade relativa: 10-85% (sem condensação)

• Dimensões e instalação:

  • Mesa de corte: 17 secções

Equipamento adicional

• Unidade de filtragem: ECO 16 CT (extração/filtragem)
