FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Deslocações e velocidades

• Deslocamento rápido (X/Y/Z): 48 m/min

• Velocidade de avanço (X/Y/Z): 1–15 000 mm/min

• Raio de interferência: 380 mm

• Distância entre a ponta do fuso e a mesa: 350–680 mm

Mesa

• Área de fixação: 850 × 410 mm

• Ranhuras em T: 3

• Largura das ranhuras em T: 14H14 mm

• Espaçamento entre ranhuras em T: 125 / 250 mm

• Altura da mesa em relação ao chão: 815 mm

• Peso máximo da peça: 250 kg

Fuso

• Diâmetro do rolamento do fuso: 50 mm

• Binário máximo: 35 Nm (100% de carga)

Almoxarifado de ferramentas

• Estações: 21

• Diâmetro máximo da ferramenta: 80 mm

• Comprimento máximo da ferramenta: 200 mm

• Força de fixação da ferramenta: 2 200 N

• Peso máximo da ferramenta: 2 kg/ferramenta

• Massa total das ferramentas: 23 kg

Capacidade de corte

• Taxa máxima de remoção de metal: 600 cm³

• Diâmetro máximo de perfuração: 20 mm

• Rosqueamento máximo: M16

Forças de avanço

• Eixo X: 2 700 N

• Eixo Y: 2 700 N

• Eixo Z: 5 400 N

Elétrica

• Tensão/Frequência: 400 V / 50 Hz

• Carga conectada: 22 kVA

• Potência necessária: 17,6 kW

Unidades disponíveis e tempos de funcionamento

• Unidade 1

  • N.º de série FANUC: P182ZL013

  • N.º de série STAMA: KMM 021.1705

  • Tempo de funcionamento: 400 h 20 min 5 seg

• Unidade 2

  • N.º de série FANUC: P1827L014

  • N.º de série STAMA: KMM 021.1704

  • Tempo de funcionamento: 29 444 h 47 min 12 s

Equipamento adicional

• Unidade de arrefecimento KNOLL KF 200/950

  • N.º de série da Unidade 1: 1347674

  • N.º de série da unidade 2: 1347675

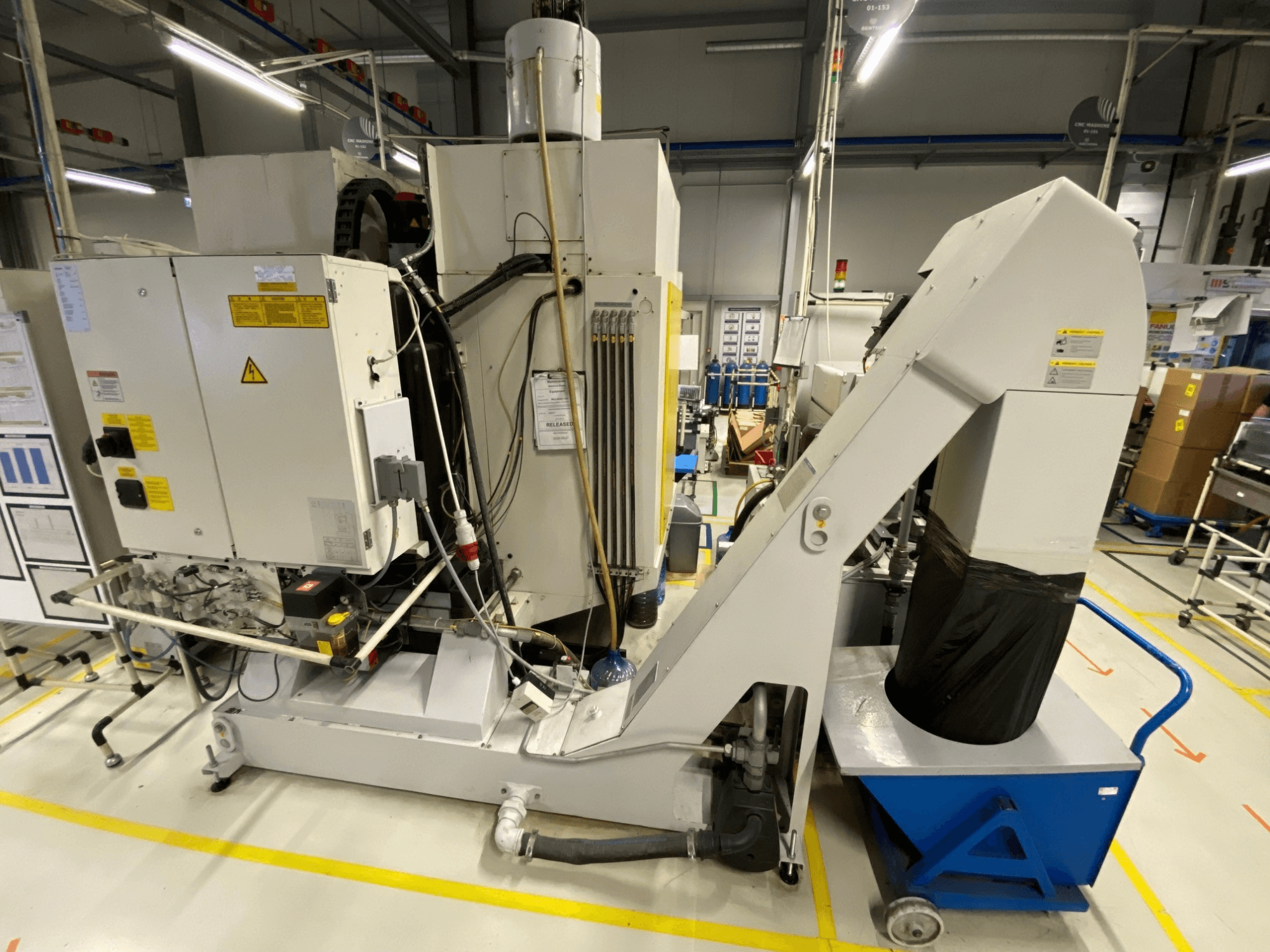

• Transportador de aparas KNOLL 300 K-1

  • Unidade 1, n.º de série: 1347673

  • Unidade 2, n.º de série: 1347676
