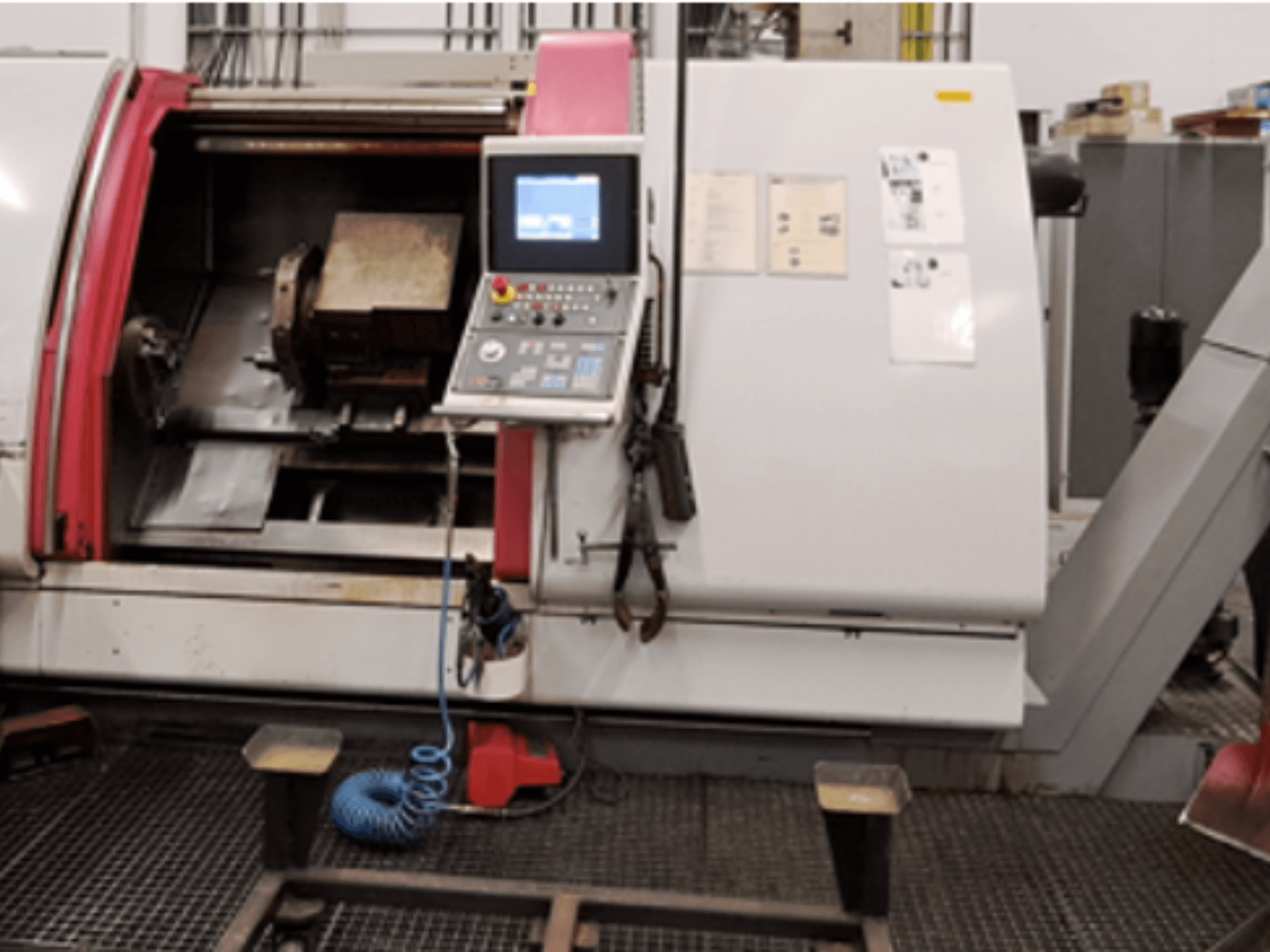

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Diâmetro máximo de torneamento sobre a base / corrediça: 680 mm / 670 mm

- Diâmetro máximo de torneamento sobre o carro frontal: 455 mm

- Comprimento máximo de torneamento: 1097 mm / 2097 mm

- Flange da cabeça do fuso: 220 mm (tamanho 220h5)

- Furo do fuso: 107 mm

- Diâmetro frontal do rolamento do fuso: 140 mm

- Diâmetro máximo do mandril: 315 mm / 400 mm

- Cônico da caneta do contraponto: MK 5 / MK 6

- Diâmetro do cano do contraponto: 120 mm

- Curso da cana do contraponto: 120 mm

- Sistema de ferramentas: Torre de discos

- Número de conjuntos de carro de deslizamento: 1

- Número de corrediças frontais: 1

- Curso longitudinal: 1097 mm / 2097 mm

- Curso da corrediça frontal: 320 mm

- Binário máximo: 650 Nm / 2000 Nm

- Força de avanço (longitudinal / transversal): 15 000 N / 8 000 N

- Avanço rápido (longitudinal / transversal): 30 m/min / 24 m/min

- Gama de velocidades de avanço: 0,5 - 5 000 mm/min

- Tipo do motor de acionamento principal: B3

- Motor de acionamento de avanço X-plan: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 rpm, IP64)

- Motor de acionamento de avanço Z-longitudinal: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 rpm, IP64)

- Motor de lubrificação: Vögele 113.50.000701C (0,13 kW, 2200 rpm, IP44)

- Motor hidráulico: 2,2 kW, 1450 rpm, IP54

- Carga conectada / Potência necessária: 58 kVA

- Tensão: 400 V

- Frequência: 50 Hz

- Corrente: 85 A

- Capacidade do fusível: 100 A

- Tensão de controlo: 230 V CA / 24 V CC

- Espaço necessário: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Peso da máquina: 8700 kg / 10000 kg

- Equipamento adicional: Transportador de aparas com contentor de aparas, sistema de refrigeração, unidade de filtragem de exaustão (IFM)
