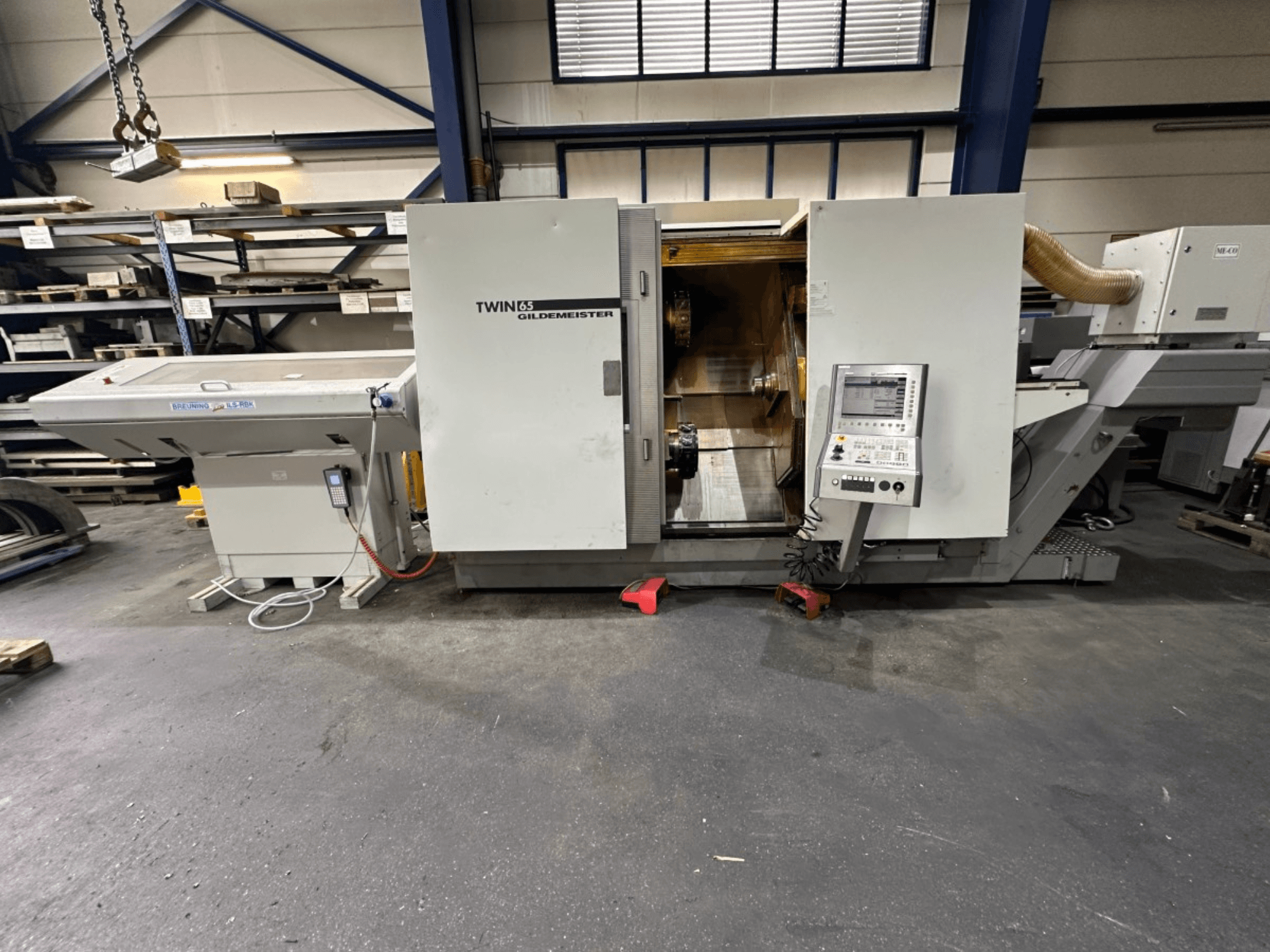

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Conceção da máquina: cama inclinada a 60

• Guias: Guias de rolos

• Diâmetro máximo de viragem: 250 mm

• Diâmetro máximo de viragem (standard): 120 mm

• Comprimento máximo de viragem: 900 mm

• Curso X1 (corrediça superior): 300 mm

• Curso Z1 (corrediça superior): 650 mm

• Curso Y1 (opcional): ±40 mm

• Curso X2 (corrediça inferior): 180 mm

• Curso Z2 (corrediça inferior): 650 mm

• Curso X3 (contra-eixo): 175 mm

• Curso Z3 (contra-eixo): 670 mm

• Tamanho da bucha do fuso principal: 175 / 200 mm

• Diâmetro máximo da haste (sem tubos redutores): 62 / 65 mm

• Diâmetro do furo do fuso: 79 mm

• Diâmetro do nariz do fuso: 170 mm

• Diâmetro da pinça: 66 mm

• Diâmetro do rolamento frontal: 120 mm

• Potência do fuso principal (40/100% ED): 35 / 25 kW

• Gama de velocidades do fuso principal: até 5000 rpm

• Binário do fuso principal (40/100% ED): 370 / 270 Nm

• Tipo de acionamento do fuso: Motor AC com motor do fuso integrado

• Eixo C: Integrado para paragem orientada e contorno

• Velocidade do eixo C: 2000 rpm

• Binário de retenção do eixo C: 270 Nm

• Potência do contra-fuso (40/100% ED): 26 / 21 kW

• Gama de velocidades do contra-fuso: até 5000 rpm

• Binário do contra-eixo (40/100% ED): 290 / 230 Nm

• Velocidade do eixo C (contra-eixo): 2000 rpm

• Binário de retenção do eixo C (contra-eixo): 230 Nm

• Deslocação rápida X/Z (corrediça 1): 30 / 30 m/min

• Força de alimentação X/Z (corrediça 1): 4,0 / 7,0 kN

• Resolução de posicionamento X/Z: 0,0005 mm

• Binário do motor X/Z: 6 / 10,5 Nm

• Velocidade do motor X/Z: 3000 rpm

• Passo do fuso de esferas X/Z: 20x32 / 20x40 mm

• Deslocação rápida X/Y/Z (com eixo Y): 30 / 15 / 30 m/min

• Força de avanço X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Resolução de posicionamento X/Y/Z: 0,0005 mm

• Binário do motor X/Y/Z: 6 / 6 / 10,5 Nm

• Velocidade do motor X/Y/Z: 3000 rpm

• Passo do fuso de esferas X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Deslocação rápida X/Z (corrediça 2): 30 / 30 m/min

• Força de alimentação X/Z (corrediça 2): 4,0 / 7,0 kN

• Resolução de posicionamento X/Z (corrediça 2): 0,0005 mm

• Binário do motor X/Z (corrediça 2): 6 / 10,5 Nm

• Velocidade do motor X/Z (corrediça 2): 3000 rpm

• Passo do fuso de esferas X/Z (corrediça 2): 20x32 / 20x40 mm

• Deslocação rápida X/Z (carro do contra-fuso): 15 / 30 m/min

• Força de alimentação X/Z (corrediça do contra-fuso): 4,0 / 7,0 kN

• Resolução de posicionamento X/Z (contra-fuso): 0,0005 mm

• Binário do motor X/Z (contra-fuso): 10,5 / 10,5 Nm

• Velocidade do motor X/Z (contra-fuso): 3000 rpm

• Passo do fuso de esferas X/Z (contra-fuso): 10x32 / 20x40 mm

• Número de estações de ferramentas: 12

• Porta-ferramentas: VDI 30

• Tipo de trocador de ferramentas: Torreta

• Tamanho da haste da ferramenta (DIN 69880): 30 / 40 mm

• Número de estações de ferramentas acionadas: 12

• Ferramentas acionadas: todas as 12 estações com capacidade para ferramentas acionadas

• Potência da ferramenta acionada (40/100% ED): 11,7 / 8,4 kW

• Binário da ferramenta acionada (40/100% ED): 28 / 20 Nm

• Velocidade da ferramenta acionada: até 4000 rpm

• Curso do cabeçote móvel (opcional): 300 mm

• Força do cabeçote móvel: 150 / 630 daN

• Tamanho do centro: MK 4

• Capacidade do depósito hidráulico: 20 l

• Potência da bomba hidráulica: 2,2 kW

• Pressão hidráulica máx: 90 bar

• Pressão de aperto do fuso principal: 80 bar

• Pressão de aperto do contraeixo: 70 bar

• Pressão de aperto do cabeçote móvel: 50 bar

• Capacidade do depósito de líquido de refrigeração: 250 l

• Potência da bomba de refrigeração: 1,7 kW

• Caudal de líquido de refrigeração a 6 bar: 20 l/min

• Ligação eléctrica/potência total: 65 kVA

• Tensão de funcionamento: 400 V

• Frequência: 50 Hz

• Proteção por fusível: 125 A

• Tolerância de tensão: +6% / -10%

• Comprimento da máquina: 5032 mm

• Profundidade da máquina: 3048 mm

• Altura da máquina: 2445 mm

• Peso da máquina: 10000 kg

• Nível de ruído durante a maquinagem: 77 dB(A)

• Nível de ruído em vazio: 78 dB(A)

Equipamento adicional

• Sonda tátil

• Transportador de aparas

• Alimentação interna de líquido de refrigeração
