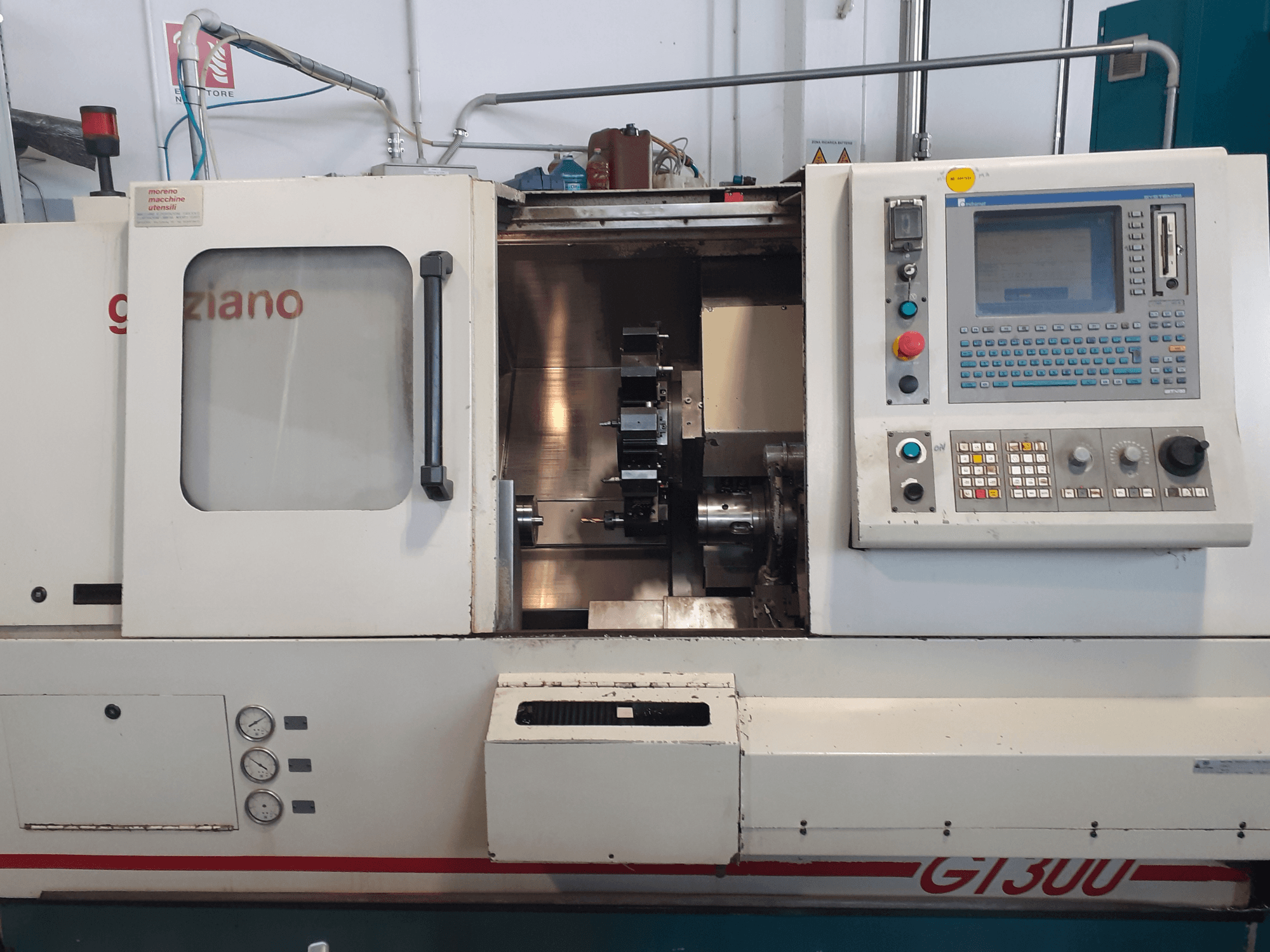

Graziano - GT 300IT-TUR-GRA-1998-00002

Configuração principal

• Torre de ferramentas: 12 posições, VDI 30

• Unidade de controlo: MTC 200

Fuso principal

• Ponta do fuso: ASA 5"

• Velocidade máxima do fuso: 5 000 rpm (opcional: 6 000 rpm)

• Intervalo de velocidade com potência constante: 800–6 000 rpm

• Binário máximo do fuso: 114 Nm a 800 rpm / 130 Nm a 1 000 rpm

• Potência do fuso: 10 kW contínua / 14 kW intermitente

• Diâmetro do mandril: 175 mm

• Diâmetro do furo do fuso: 66 mm

• Diâmetro do rolamento dianteiro do fuso: 100 mm

• Lubrificação do rolamento do fuso: Graxa

• Gamas de velocidade: 1

• Subfuso / contrafuso: Não

Área de trabalho / Capacidade

• Distância entre centros: 590 mm

• Altura dos centros: 190 mm

• Diâmetro de trabalho sobre a base: 330 mm

• Diâmetro de torneamento sobre o carro: 260 mm

• Diâmetro máximo de torneamento: 230 mm

• Capacidade da barra: 52 mm

• Curso do eixo Z: 500 mm

• Curso do eixo X: 160 mm

Parafusos de esferas

• Eixo Z: 32 × 10

• Eixo X: 32 × 10

Avanço / Eixos

• Avanço rápido do eixo Z: 30 m/min

• Deslocação rápida do eixo X: 30 m/min

• Velocidade rápida do eixo C1: 100°/min

• Binário do eixo C1: 130 Nm

• Força de empuxo do eixo Z: 4 500 N (ajustável por CNC)

• Força de empurrão no eixo X: 4 500 N (ajustável por CNC)

• Número de eixos: 2 (3 opcionais)

Sistema de medição

• Eixo Z: Codificador rotativo absoluto (linear opcional)

• Eixo X: Escala ótica

• Resolução dos eixos lineares X/Z: 0,001 mm

• Resolução do eixo C: 0,001° (opcional)

Torre de ferramentas / Ferramentas motorizadas

• Ferramentas motorizadas: Sim

• Torreta: Sauter Tipo 0.5.450.216

• Posições das ferramentas: 12

• Interface de ferramenta: VDI 30

• Secção da haste da ferramenta: 20 × 20 mm

• Velocidade da ferramenta motorizada: 4 000 rpm

• Potência da ferramenta motorizada: 4 kW

• Binário da ferramenta acionada: 20 Nm

Equipamento elétrico

• Tensão: 400 V ±10%

• Frequência: 50/60 Hz ±1 %

• Carga ligada: 24 kVA

• Fusíveis de proteção da linha de 400 V: 50 A

• Disjuntor de linha de 400 V: 39 A

• Secção do cabo de ligação: 4 × 10 mm²

Unidade hidráulica

• Pressão máxima de trabalho: 45 bar

• Capacidade do depósito: 40 L

• Caudal da bomba: 14 L/min

Unidade de lubrificação dos eixos

• Capacidade do depósito: 2,7 L

Sistema de refrigeração

• Capacidade do depósito: aprox. 240 L

• Caudal da bomba: 30 L/min

• Caudal para a ferramenta: 14,5 L/min

• Pressão: 5 bar

Depósito de arrefecimento da cabeça

• Capacidade: 10 L (com permutador de calor)

Unidade de controlo

• Controlo: MTC 200
