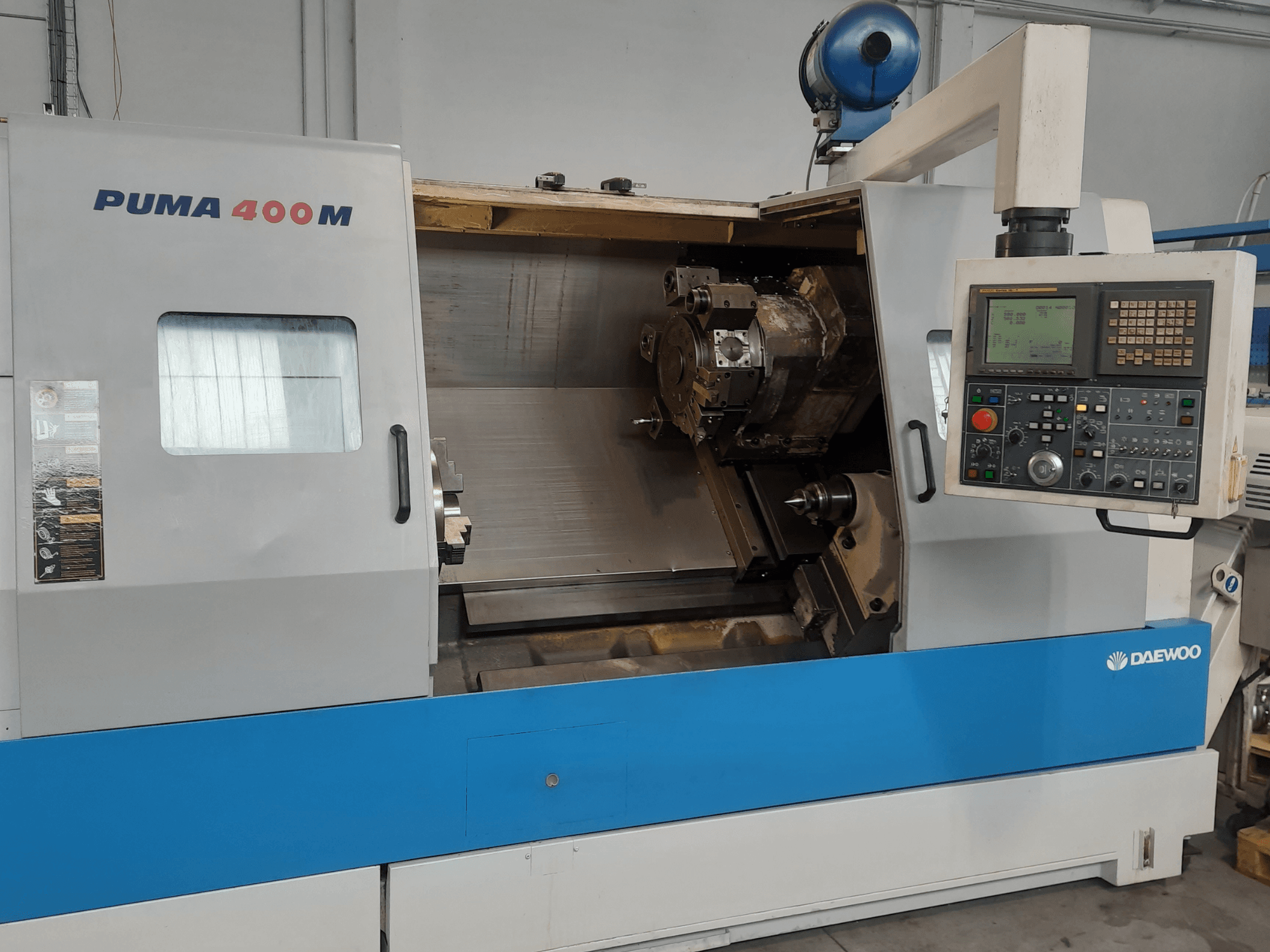

DAEWOO - PUMA 400MBIT-TUR-DAE-2002-00003

Capacidade de trabalho:

• Largura de oscilação sobre a base: 700 mm

• Diâmetro de giro sobre o suporte: 480 mm

• Diâmetro de usinagem recomendado: 315 mm

• Diâmetro máximo de usinagem: 460 mm

• Comprimento máximo de usinagem: 1 050 mm

• Diâmetro do tubo de tração: 91 mm

Curso do eixo:

• C: 360° (incremento de indexação de 0,001°)

Fuso principal:

• Diâmetro do mandril: 304 mm

• Ponta do fuso: ASA A2-8

• Furo do fuso: 102 mm

• Diâmetro do rolamento do fuso dianteiro: 160 mm

• Potência do motor do fuso: 22/30 kW

Torre de ferramentas:

• Tipo de porta-ferramentas: VDI 50

• Altura externa da ferramenta: 25 mm

• Diâmetro máximo da barra de mandrilar: 50 mm

• Tempo de indexação da torreta: 0,25 s

Ferramentas motorizadas:

• Gama de velocidades: 30–3 000 rpm

• Potência do motor: 3,7/5,5 kW

• Capacidade máxima da pinça: 25 mm

• Capacidade máxima de rosqueamento: M20

Velocidades de avanço:

• Avanço rápido no eixo X: 16 000 mm/min

• Deslocamento rápido no eixo Z: 20 000 mm/min

• Potência do motor de avanço do eixo X: 3,8 kW

• Potência do motor de avanço do eixo Z: 5,0 kW

Contraponto:

• Diâmetro do cano: 120 mm

• Cônico do cano: MT6

• Curso do cano: 120 mm

Dados elétricos:

• Potência necessária: 50 kVA

• Potência da bomba de refrigeração: 0,24 kW

Área ocupada: 3 890 × 2 390 mm
