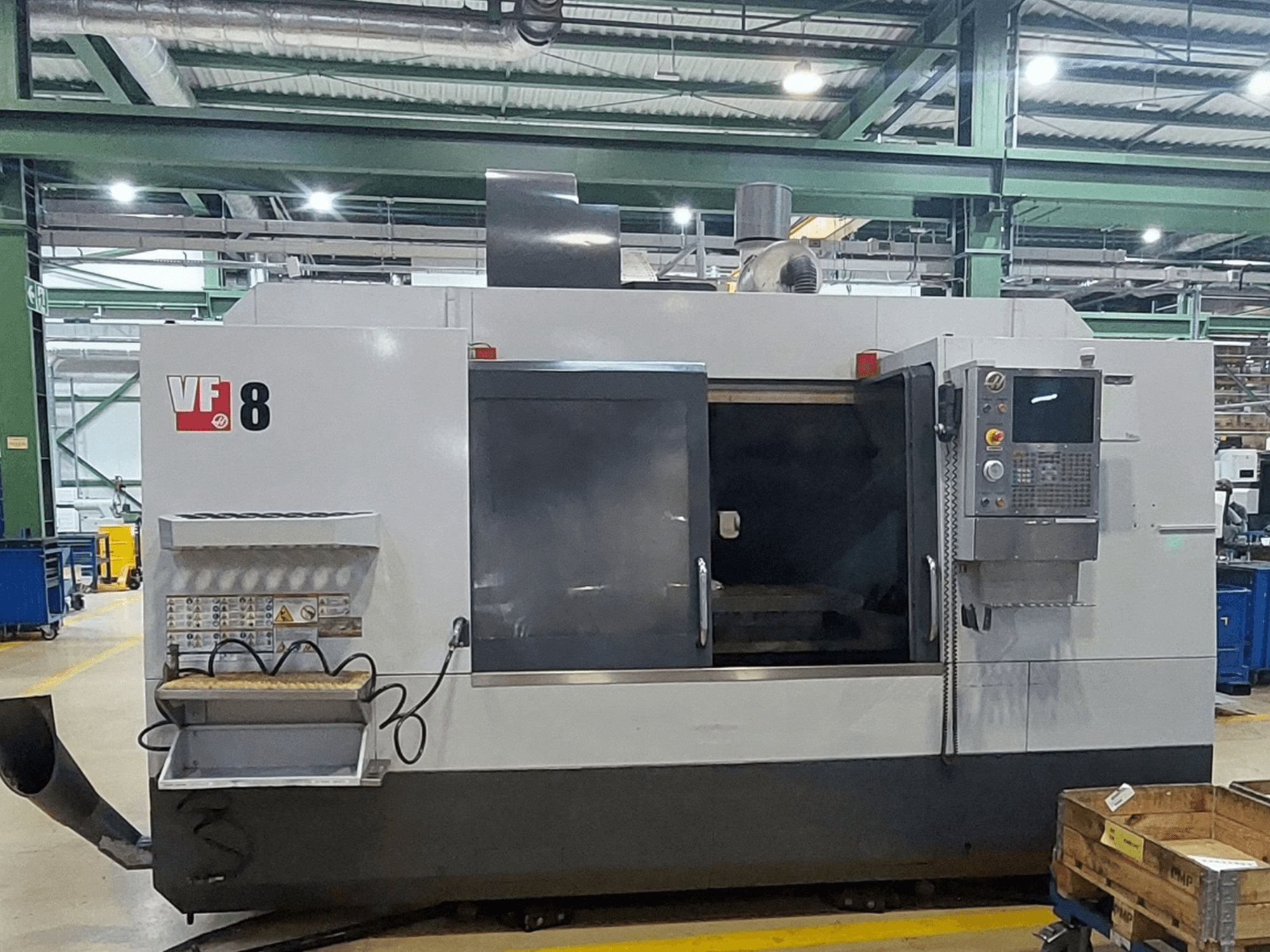

HAAS - VF-8PL-MIL-HAA-2015-00004

• Marcação CE: Sim (conforme placa de identificação)

• Controlo CNC

  • Controlo CNC Haas, geração Classic

  • Ecrã LCD a cores de 15 polegadas

  • Porta USB

  • Memória de programa: 1 MB

  • Interruptor com chave para bloqueio da memória

  • Manípulo de comando remoto com ecrã a cores

• Cursos dos eixos e velocidades de avanço

  • Distância entre a ponta do fuso e a mesa: 102–864 mm

  • Deslocamento rápido (X/Y/Z): 15,2 m/min

  • Velocidade máxima de avanço de corte: 12,7 m/min

• Mesa de trabalho

  • Dimensões da mesa: 1626 × 914 mm

  • Carga máxima uniformemente distribuída na mesa: 1814 kg

• Fuso

  • Binário máximo: 122 Nm a 2000 rpm

  • Acionamento: Acionamento direto em linha com controlo vetorial

  • Lubrificação dos rolamentos: Injeção de ar/óleo

  • Arrefecimento: Arrefecimento a líquido

  • Rosqueamento rígido

• Trocador de ferramentas

  • Montado lateralmente, de braço duplo

  • Diâmetro máximo da ferramenta (com todos os compartimentos ocupados): 76 mm

  • Diâmetro máximo da ferramenta (com compartimentos adjacentes vazios): 152 mm

  • Comprimento máximo da ferramenta a partir da linha de referência: 406 mm

  • Troca de ferramenta para ferramenta: 2,8 s

  • De cavaco a cavaco: 3,6 s

• Líquido de arrefecimento

  • Sistema de refrigeração por injeção

  • Capacidade do depósito de líquido de arrefecimento: 360 litros

  • Bocal de líquido de arrefecimento programável

• Elétrico e pneumático

  • Consumo de energia contínuo: 28 kVA

  • Consumo de potência de pico: 40 kVA

  • Consumo de ar comprimido: 113 l/min a 6,9 bar

  • Tubo de alimentação de ar: 3/8 de polegada (≈10 mm)

• Dimensões e peso

  • Largura, incluindo a descarga do sem-fim de aparas: 4801 mm

  • Profundidade total: ≈3480 mm

  • Altura com trocador de ferramentas 24 + 1: 2972 mm

  • Largura da abertura da porta: 1549 mm

  • Dimensões aproximadas de expedição em palete: 4900 × 3070 × 3300 mm

Equipamento adicional

• Espiral automática para limpeza de aparas

• Plataforma de operação de dois degraus incluída: 1842 × 570 × 318 mm
