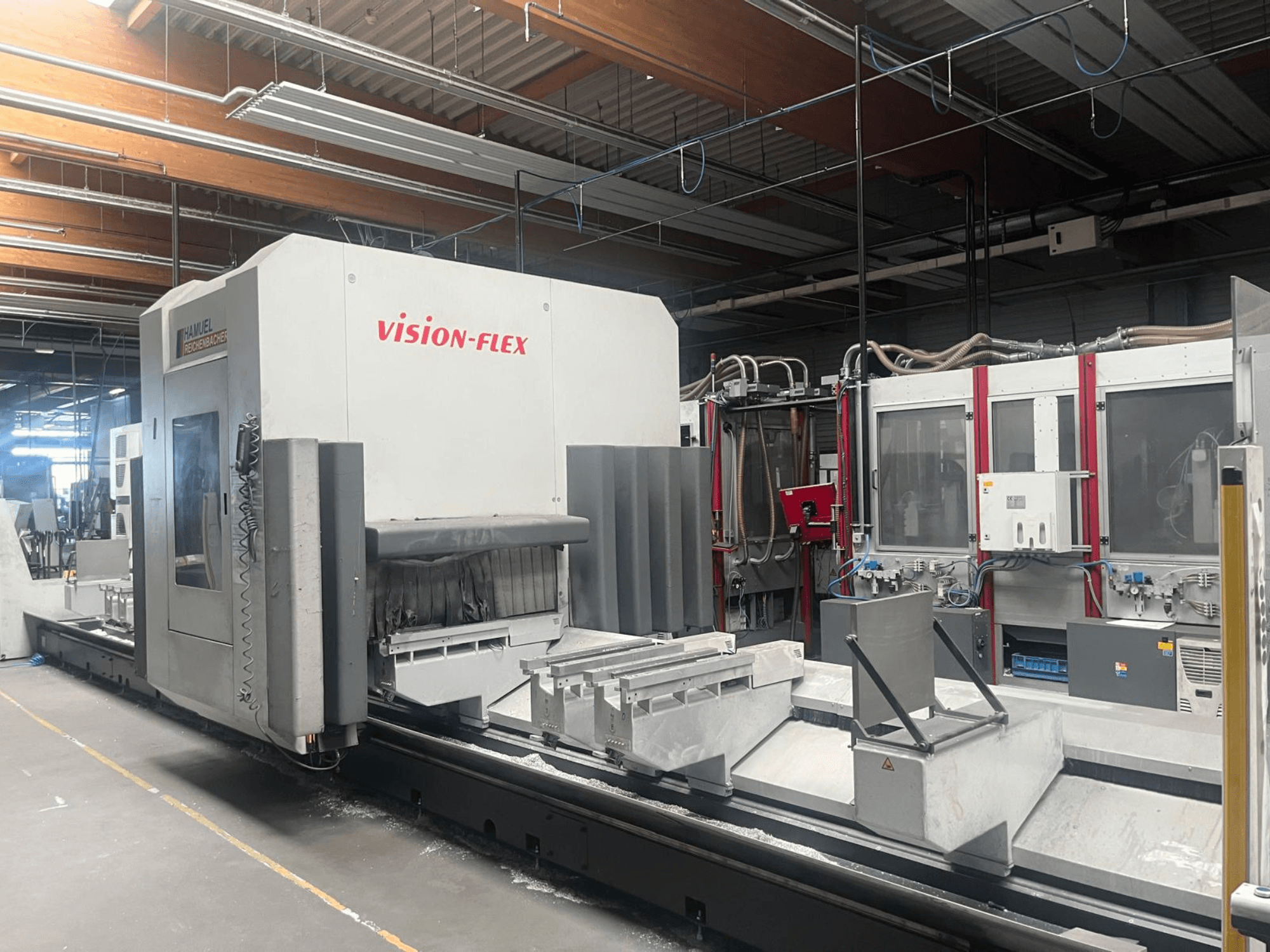

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Número de eixos: 5 eixos (eixo C ±360°, eixo B ±180°)

• Curso do eixo X: 8 060 mm

• Curso do eixo Y: 1 210 mm (+ 400 mm de curso de troca)

• Curso do eixo Z: 760 mm

• Velocidades de avanço rápido dos eixos: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Aceleração dos eixos: 6 m/s²

• Velocidade do fuso: até 24 000 rpm

• Potência do fuso principal: 15 kW (S1 contínua), 18 kW (S6 máxima)

• Binário do fuso: 14,3 Nm (S1), 17,2 Nm (S6)

• Porta-ferramentas do fuso: HSK-F63

• Comprimento/peso máximo da ferramenta: 240 mm / 6 kg

• Trocador de ferramentas: Trocador de disco de 20 posições (automático)

• com ecrã TFT de 19" e terminal portátil HT-2

• Tensão de alimentação: 400 V (3~ ±10 %, 50 Hz)

• Corrente nominal: 90 A

• Fusível de entrada: 100 A (Ic < 17 kA)

• Tensão de controlo: 24 V CC

• Potência total: 45 kW

• Alimentação de ar comprimido: mín. 7 bar, aprox. 1 000 NL/min

• Sistema de lubrificação: Sistema central de lubrificação automática (capacidade de 3 L de massa lubrificante) + Lubrificação em Quantidade Mínima (MQL) com depósito de 3 L

• Peso da máquina: 10 000 kg

• Dimensões da máquina (área ocupada): aprox. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Equipamento adicional:

• Transportador de aparas LEHMANN, estação de comando manual suspensa EATON, blocos de fixação de perfis ajustáveis pneumaticamente (8 vigas), configuração de controlo de 2 canais para configuração/usinagem simultâneas
