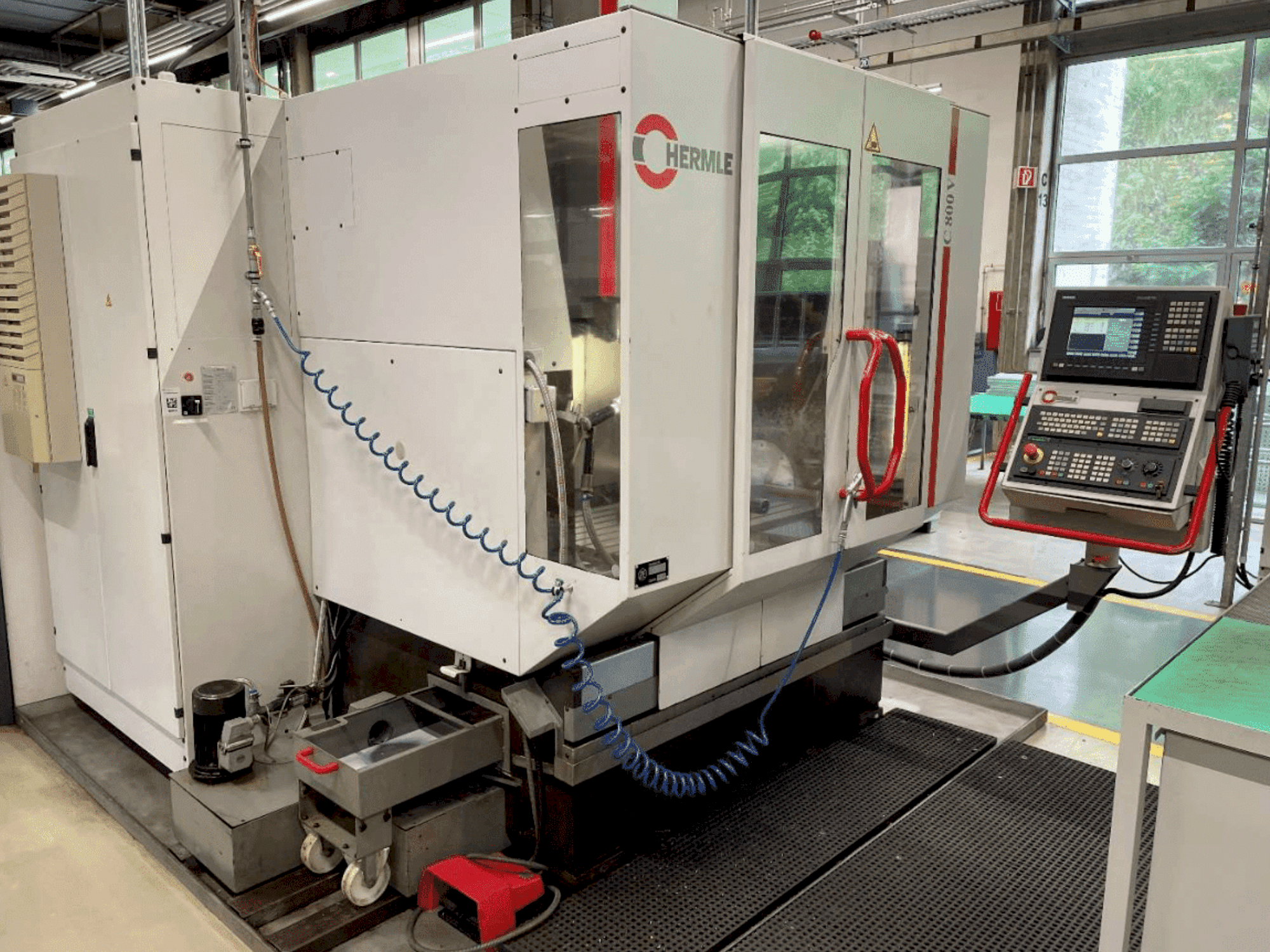

HERMLE - C800VDE-MIL-HER-1999-00003

Vantagens da máquina

Vantagens técnicas da máquina

• Tanque de refrigerante: 300 l; 40 l/min a 3 bar

• Tamanho da mesa: superfície de trabalho aprox. 1000 mm x 560 mm

• Espaço necessário: 4. 5 x 3. 3 m

• Unidades disponíveis: 2

Informações adicionais

Máquina ainda em funcionamento

Peças de trabalho com peso até 1500 kg podem ser maquinadas com uma área de fixação máxima de 1000 x 560 mm.
Trocador de ferramentas com um total de 30 posições de magazine

Reservatório de refrigeração de 300 litros

Mesa de fixação

1000 x 560 mm

Sistema de controlo

Controlo de trajetória baseado no ecrã Siemens S 840 D

Sistema de refrigeração - lubrificação

Capacidade do reservatório de líquido de refrigeração: 300 litros

Caudal/pressão: 40 L/min a 3 bar

Lubrificação automática - descentralizada com distribuidor de graxa

Pneumática:

Ligação de ar comprimido p ≥ 6,0 bar

Consumo de ar comprimido a 6,0 bar (standard): aprox. 9,0 Nm³/h

Consumo de ar comprimido com dispositivo de purga adicional a 6,0 bar:

+ aprox. 58 Nm³/h

Consumo de ar comprimido com fuso SF adicional a 6,0 bar:

+ aprox. 26 Nm³/h

Sistema elétrico:

Tensão de serviço: 400 V; 3 PH: 50 Hz

Tensão de controlo: 220 V AG; 24 V DC

Carga total ligada (máquina standard 8000 ou 15000 rpm) 32 kVA

Carga total ligada (com alimentação interna de refrigerante ou outras opções eléctricas) 43 kVA

Secção transversal do cabo 16 mm²

Proteção por fusível 63 A

Dimensões - Pesos

HERMLE C 800 V - incluindo caixa de proteção (C x L x A) 2,70 × 2,21 × 2,93 m

Espaço necessário (C x L x A) 4,50 × 3,50 m

Peso total aprox. 7200 kg

Trocador de ferramentas pick-up com 30 posições de ferramentas no magazine de anéis

Potência do motor do fuso a 100% do ciclo de trabalho 10,5 kW

Gama de velocidades: Velocidades do fuso infinitamente variáveis 20 ... 8000 rpm

Porta-ferramentas ISO 40 semelhante à norma DIN 2079

Fixação da ferramenta hidromecânica, força de aperto a 8000 rpm min*' 11 kN

Fixação da ferramenta: hidromecânica, força de aperto a 15.000 min* 9,3 kN

Diâmetro do fuso no rolamento dianteiro: 70 mm

Acionamento do avanço

Motores de avanço individuais para cada eixo - trifásicos (sem escovas):

Gama de avanço em X, Y, e 2: manual / controlado por programa:

1 ... 2.000 / 30.000 mm/min

Força de alimentação em todos os eixos (a 80% do ciclo de trabalho): 8,000 N

Deslocação nos eixos X-Y-Z: 35 m/min

Utilização de fundição mineral (amortecimento da máquina 8 vezes superior), sem caixa de velocidades,

Teto opcional, silenciador de ar comprimido, etc.

Iluminação

Iluminação da máquina com 2 lâmpadas de halogéneo > 500 lux

Gama de trabalho

Eixo X longitudinal: 800 mm

Eixo Y transversal: 600 mm

Eixo Z vertical: 500 mm mm

Sistema de medição

Medição direta X, Y, Z:

Resolução 0,1 µm

Unidade de entrada 0,1 µm

Incremento 0,1 µm
