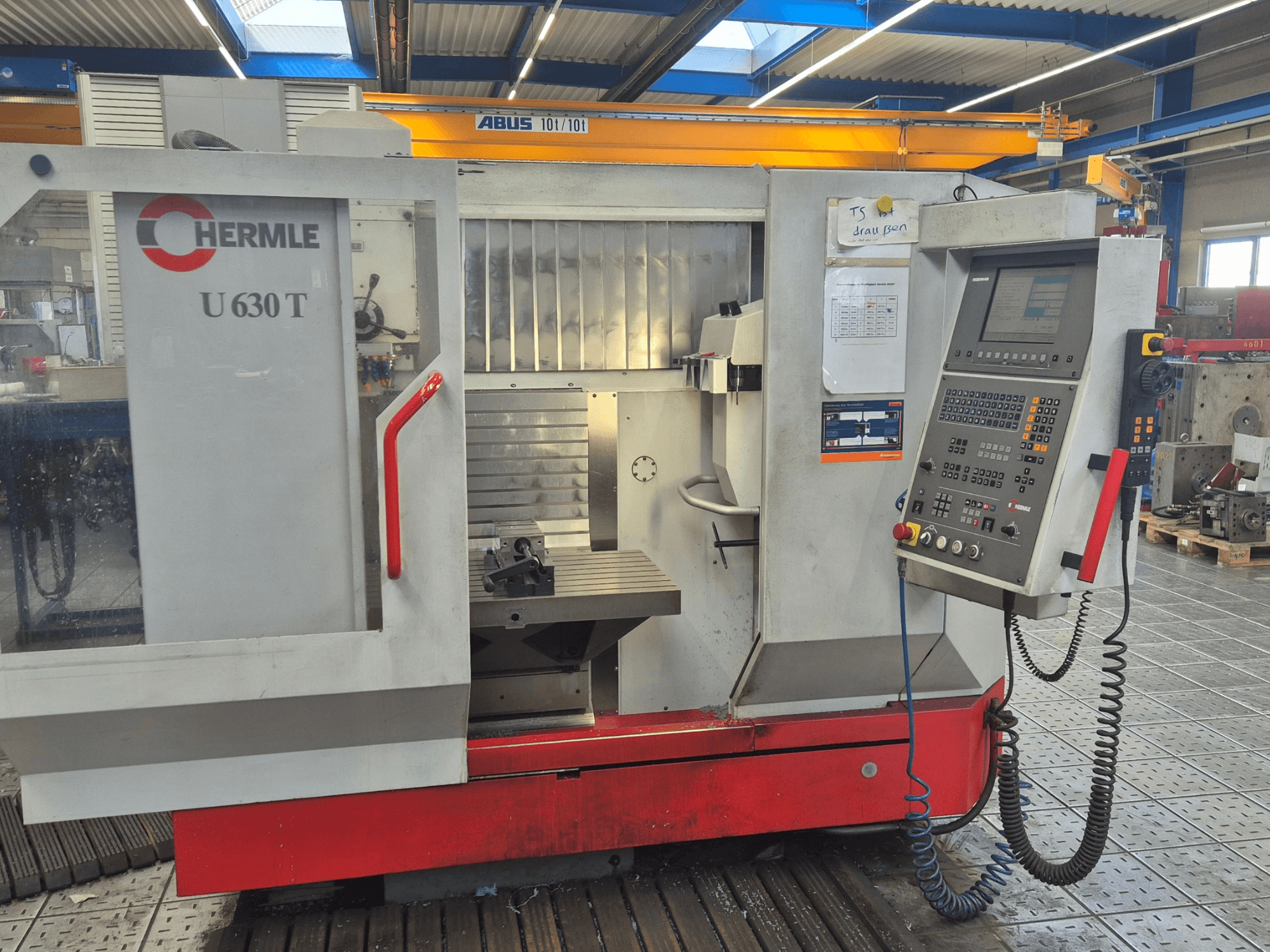

HERMLE - U 630 TDE-MIL-HER-2001-00006

Horas de funcionamento (conforme indicado no ecrã):

• Controlo ligado: 68 311 h

• Máquina ligada: 65 234 h

• Execução do programa: 13 572 h

Intervalo de rotação do fuso: 20 - 7 000 rpm (contínuo)

Cônico / Porta-ferramentas: SK 40 (semelhante a DIN 2079 / DIN 69871 / DIN 69872-19)

Fixação da ferramenta: hidromecânica (força de fixação: 10 kN)

Diâmetro do fuso no rolamento dianteiro: 55 mm (horizontal/vertical 80/55 mm)

Velocidade de avanço (X, Y, Z): 1 - 2 000 / 15 000 mm/min

Força de avanço (ciclo de trabalho de 80 %): 8000 N

Deslocamento rápido (X, Y, Z): 15 m/min

Dimensões da mesa: 900 x 528 mm

Ângulo de rotação da cabeça do fuso: 0 - 90°

Curso do cano (manual): 75 mm (diâmetro do cano: 100 mm)

Ranhuras em T: 7 ranhuras, largura 14 H7 mm, passo 63 mm

Trocador de ferramentas: Trocador vertical de ferramentas HTC 16 (16 compartimentos)

Nível de ruído: 75 dB (A)

Área total necessária: 5,00 m²

Carga no pavimento: aprox. 964 kg/m²
