HOLROYD - 3EX-RBE-OTH-OTH-1999-00001

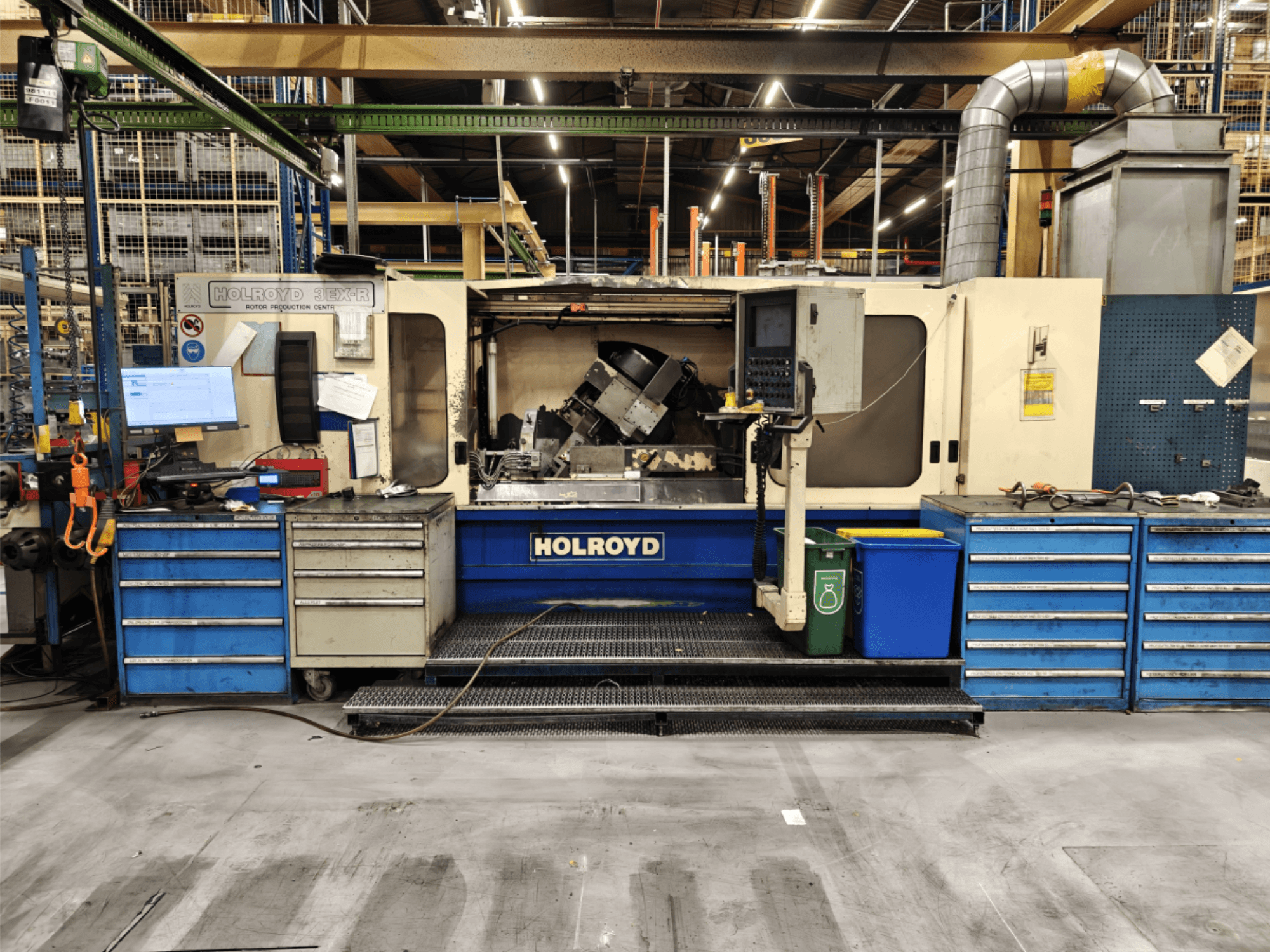

Tipo de máquina: Centro de produção de rotores CNC Holroyd 3EX-R

Diâmetro máximo de trabalho: 350 mm

Diâmetro mínimo de trabalho: 100 mm

Comprimento máximo (mandril do eixo de trabalho ao centro do cabeçote móvel): 1550 mm

Curso máximo da caixa de engrenagens da cabeça de trabalho: 1160 mm

Comprimento máximo (do nariz do eixo de trabalho à linha central do eixo da fresa): 1363 mm

Distância mínima (da ponta do fuso de trabalho à linha central do fuso de corte): 203 mm

Distância máxima (linha central do fuso de trabalho até a linha central do fuso de corte): 460 mm

Distância mínima (linha de centro do fuso de trabalho à linha de centro do fuso de corte): 160 mm

Gama de cabos: 10-2000 mm

Gama de velocidades de avanço (ao longo da hélice): 25-1000 mm/min

Taxa de deslocamento rápido (transversal): 10.000 mm/min

Taxa de deslocamento rápido (alimentação): 4.000 mm/min

Velocidade do fuso do cabeçote de trabalho: 0,5-5 RPM

Curso da fresa do cabeçote móvel: 150 mm

Gama de velocidades do fuso da fresa: 50-500 RPM

Diâmetro máximo da fresa: 400 mm

Diâmetro recomendado do cortador: 250 mm

Largura máxima do cortador: 160 mm

Interface do eixo do cortador: ISO 50 Tipo 'B' ("ANSI")

Ajuste do ângulo do eixo do cortador a partir da horizontal: $0\pm55^{\circ}$

Repetibilidade da posição de alimentação: 0,005 mm

Precisão de divisão da máquina (em 250 diâmetros): 0,010 mm

Precisão de avanço da máquina (em 300 mm): 0,010 mm

Potência do motor de acionamento do cortador: 63 KW (1500-2500 RPM)

Peso aproximado (só máquina): 13.000 kg

Espaço de chão aproximado: $7,700 \times 6,670$ mm

Alimentação eléctrica: 3 fases A.C. (variação não superior a +/- 6% da nominal)

Caraterísticas incluídas: Fresagem em subida, ciclo de fresagem multi-passos, corte cónico, equipamento de corte de carboneto de tungsténio, cabeçote móvel hidráulico, unidade de filtragem recirculante, sistema de lubrificação automática, parafusos de avanço de esferas recirculantes calibrados, iluminação da máquina, armário de controlo com ar condicionado

Controlo CNC: Sistema de circuito fechado concebido pela Holroyd com armazenamento de discos de 3,5" e diagnóstico automático
