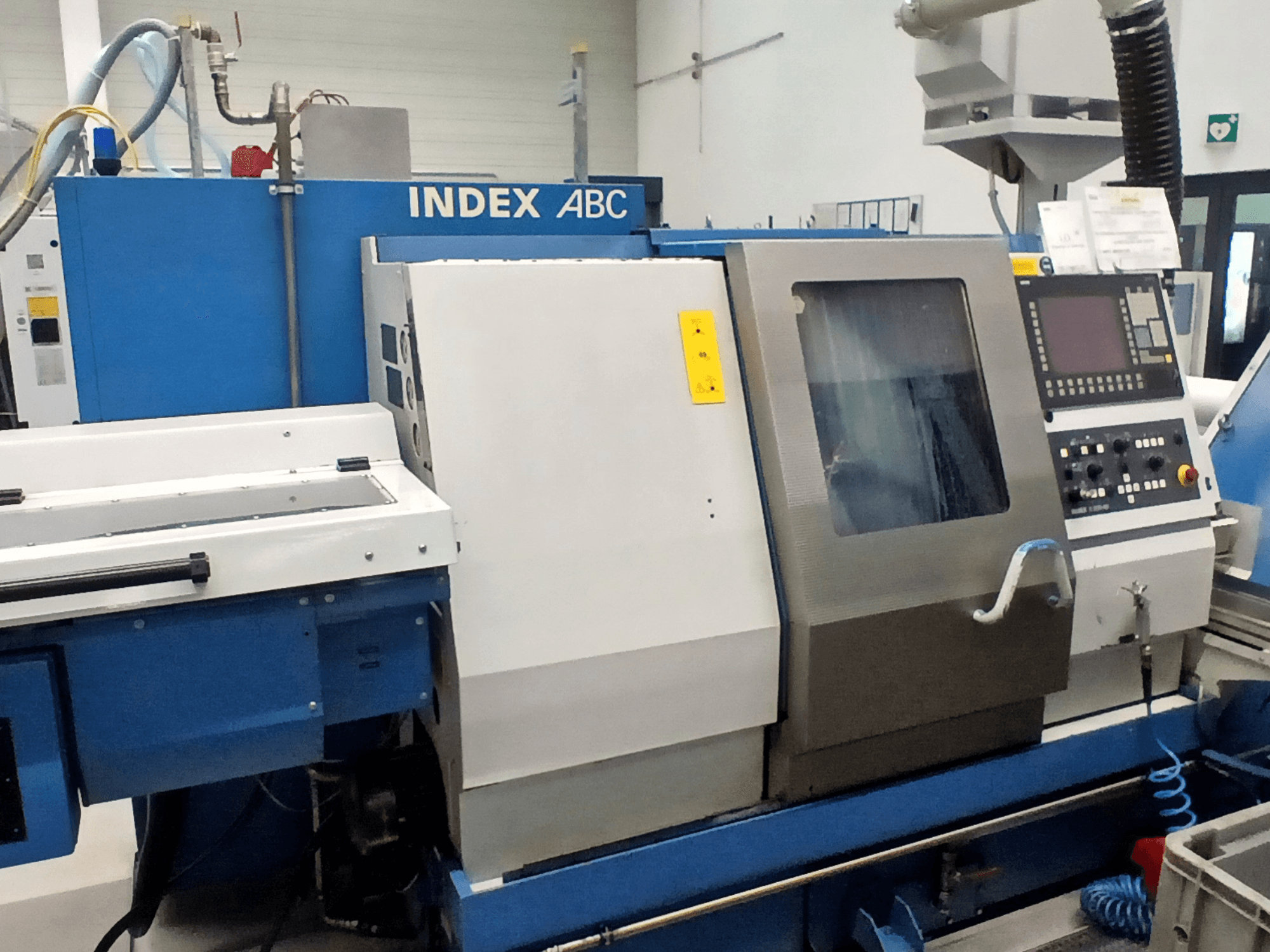

Index - ABC DE-TUR-IND-2012-00001

• Eixo principal: D65, interface do eixo AD140, diâmetro interno 83, velocidade máxima 6000 rpm; potência máxima 20 kW com ciclo de trabalho de 100%; eixo C; sincronização eletrónica entre eixos

• Fuso secundário: interface de mandril de 7,5", velocidade máxima de 4500 rpm

• Horas de funcionamento do fuso:

• S1 – 18 914 h

• S2 – 661 h

• S3 – 3 h

• S4 – 29 211 h

• S5 – 2413 h

• S7 – 1250 h

• Mandril: 3 garras KFN95/3, força de aperto 480 daN, máx. 4000 rpm

• Torretes: duas torretas, cada uma com eixos X e Z; acionamento da ferramenta na torreta a 6000 rpm, 3,3 kW

• Acessório de trabalho traseiro: sem caneta, 5 posições de caneta

• Refrigerante: 80 l/min a 8 bar e 20 l/min a 18 bar; sistema preparado para emulsão; retorno de refrigerante na extremidade do fuso D60 (sem alimentador de barra)

• Controlo: INDEX C200-4D baseado no Siemens 840D; ecrã a cores de 26 cm; corte de roscas sem mandril de compensação; monitorização de ferramentas baseada na corrente do motor; gestão interna de ferramentas e diálogo de configuração; ciclos de maquinagem alargados; contador de peças e monitorização da produção

• Dados de potência/ligação: rede TN de 400 V, 50 Hz; carga total ligada de 45 kVA; potência nominal de 38 kW; corrente nominal de 65 A; proteção máxima do fusível de 100 A

• Cilindro de fixação oco hidráulico D65

Equipamento adicional

• Transportador de aparas: correia articulada, altura de descarga de 1250 mm

• Alimentador de barras: MBL 65/3700 para altura do fuso de 1010 mm; diâmetros de barra até 65 mm; comprimento do alimentador de barras de 3700 mm; sistema de canal de guia com rolamentos; hastes de carregamento (Ø12 mm e Ø20 mm, comprimento de 1400 mm); conjuntos de guias para 14–18 mm, 18–22 mm, 22–65 mm

• Dispositivo de descarga de peças para o fuso principal e secundário com recolhedor de peças

• Preparação para teleserviço (ISDN) com software

• Máquina preparada para sistema de extração de 230 V

• Iluminação da área de trabalho

• Duas unidades de refrigeração do armário elétrico

• Transformador de 3 kVA
