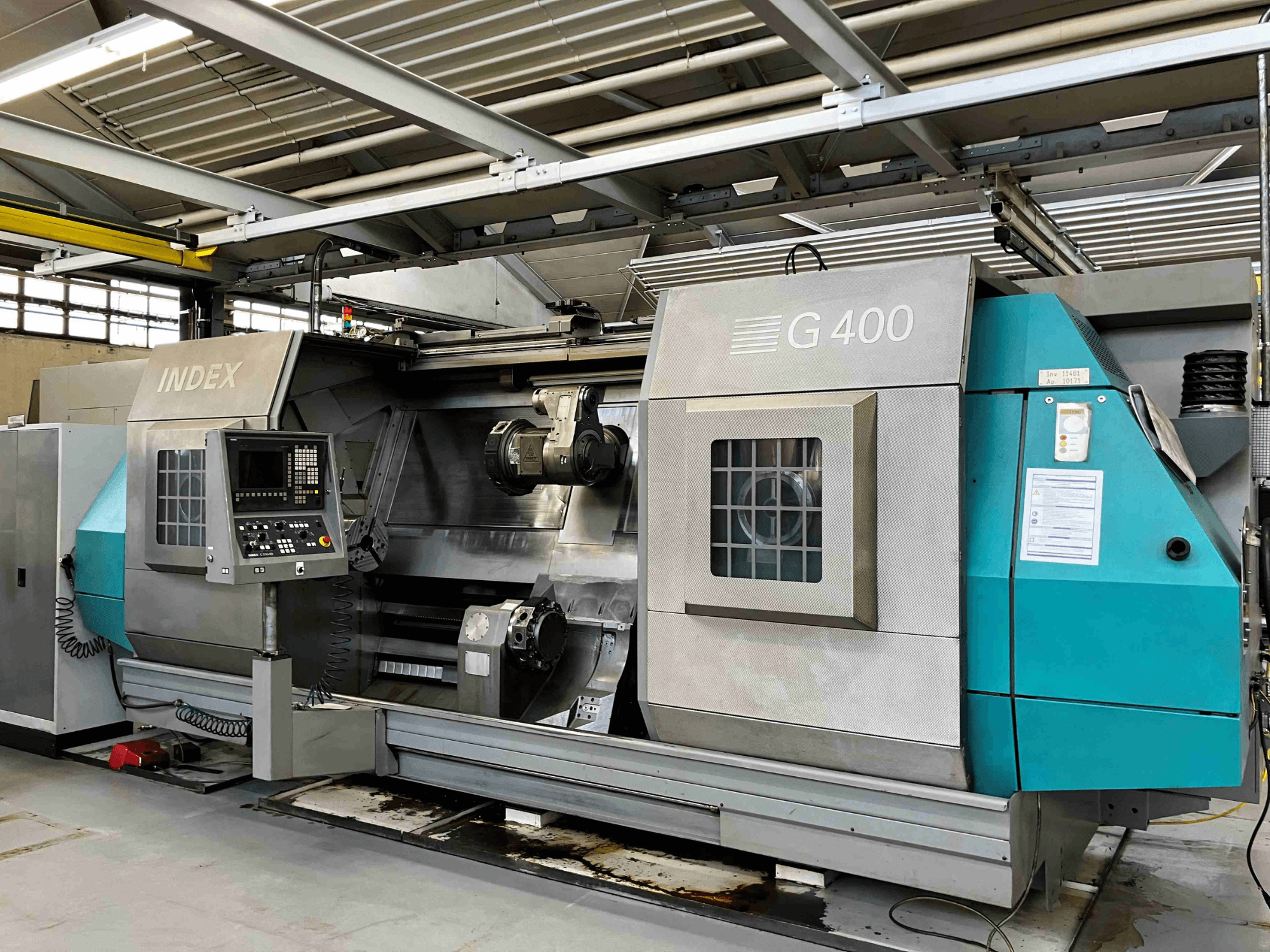

Index - G 400DE-TUR-IND-2008-00002

Eixo principal 0102 de acionamento direto

Capacidade máxima de material: 102 mm

Velocidade máxima: 3000 rpm

Diâmetro do rolamento frontal: 170 mm

Motor de eixo oco variável

Potência no fuso principal D102:

Potência a 100/40% do ciclo de trabalho: 53 kW/68 kW

Binário: 675 Nm/900 Nm

Alinhamento do fuso de trabalho e dispositivo de comutação D102

Incrementos de 2,5° através do disco de indexação

Cilindro de aperto oco de acionamento hidráulico D102 com monitorização analógica do curso de aperto

Folga do material: 102 mm

Curso: 48 mm

Força máxima de aperto (tração/compressão): 10.900 dN

Dispositivo de pressão de aperto múltiplo

Pressão de aperto ajustável de 8 a 80 bar através de um catálogo de peças de várias fases para o cilindro de aperto do fuso principal. Movimento de libertação do mandril necessário para passar para uma pressão de aperto inferior.

Porta-ferramentas 1 (equipamento de série)

Corrediça transversal X, Z, comprimento de rotação 2000 mm.

Com alimentação interna de líquido de refrigeração e válvula de fecho, fusos de esferas D=40 mm

no eixo X, D=50 mm no eixo Z. Accionamentos dos eixos protegidos por embraiagens de sobrecarga, contrapeso no eixo X.

Eixo X Z

Curso de trabalho mm: 320 2000

Velocidade de deslocação rápida m/min: 20 40

Força de avanço N: 14000 14000

Sistema de medição do eixo X: Escala de vidro (absoluta)

Eixo Z: Codificador ROQ (absoluto)

Caixa X-Y-Z-B (WT1)

Torre com motor AC, posicionada por engrenagens de dentes rectos, bloqueada hidraulicamente

Mandril do eixo Y, montado hidrostaticamente, bloqueável através de engrenagens de dentes rectos

Parafuso de esferas, D=40 mm

Embraiagem de sobrecarga

Curso: 220 mm

Velocidade de deslocação rápida: 12 m/min

Força de alimentação: 24.000 N

Codificador ROQ (abs)

Acionamento do eixo B com motor AC

Ângulo de rotação: 360

Unidade de acionamento da ferramenta

com duas embraiagens:

Velocidade máxima: 6.000 rpm

Potência (25%) a n= 6.000: 17 kW

Binário máximo (25%): 37 Nm

Torre de discos com 12 estações no carro transversal 1

Sistema de porta-ferramentas DIN 69880-40x63

Maior repetibilidade durante a troca de ferramentas devido a ranhuras W adicionais

Unidade multifunções no carro transversal 1

Velocidade máxima: 6.000/1.500 rpm

Caixa de velocidades: i=4

Binário: 36/144 Nm

Ferramentas: SK50

Diâmetro do rolamento dianteiro: 75 mm

Passagem interna de líquido de refrigeração, fixação por mola de disco

Porta-ferramentas 2, direito - X, Z

Comprimento de torneamento 2000 mm, de preferência em

Máquina de contra-fuso com alimentação interna de líquido de refrigeração e válvula de fecho, controlo da torre através de motor AG, fusos de esferas D= 50 mm para o eixo Z, D= 40 mm para o eixo X. Accionamentos dos eixos protegidos por embraiagens de sobrecarga, sistema de contrapeso no eixo X.

Cabeça da torre orientada para a direita em direção ao contra-fuso.

Eixo X Z

Curso mm 210 2000

Velocidade de deslocação rápida m/min 20 40

Força de avanço N 8600 14000

Sistema de medição do eixo X: escala de vidro (abs)

Eixo Z: Codificador ROD (abs)

Torre de discos com 10 sobre corrediça transversal 2

Sistema de suporte de ferramentas DIN 69880-40x63

Maior repetibilidade durante a troca de ferramentas graças às ranhuras W adicionais

Posicionado por engrenagem de face, bloqueado hidraulicamente

Contra-eixo D102, tamanho 11-DIN 55026/55021 e ISO 702/1

Comprimento de viragem 2000 mm

Deslizamento do eixo Z acionado por motor AC e fuso de esferas de 50 mm de diâmetro

Acionamento do eixo protegido por embraiagem de sobrecarga

Na posição de trabalho, a corrediça é mantida contra o batente pelo motor CA.

A maquinação de peças fixadas entre o fuso principal e o contrafuso não é suportada pelo contrafuso, nem pela força de fixação axial nem pela monitorização da posição do contrafuso do eixo Z.

Se tal função for necessária, a opção da função de cabeçote móvel é adicionalmente necessária.

Sistema de medição no eixo Z: Codificador ROQ (abs)

Diâmetro máximo do material: 102 mm

Velocidade máxima do fuso: 3000 rpm

Diâmetro do rolamento frontal: 170 mm

Deslocação rápida: 30 m/min

Força de alimentação: 7200 N

Acionamento trifásico variável (motor AC de veio oco).

Potência do contra-fuso D102:

Potência a 100/40% do ciclo de trabalho: 53/68 kW

Binário: 675/900 Nm

Alinhamento do contra-fuso e dispositivo de comutação D102

Incrementos de 2,5 graus através do disco de indexação.

Cilindro de aperto oco D102 de acionamento hidráulico com monitorização analógica do curso de aperto.

Capacidade de material: 102 mm

Curso: 48 mm

Força máxima de aperto (tração/compressão): 10.900 dN

Dispositivo de pressão de aperto múltiplo

Pressão de aperto regulável de 8 a 80 bar (várias regulações disponíveis no catálogo de peças do cilindro de aperto). Contra-fuso; é necessário um movimento de libertação do mandril para passar para uma pressão de aperto inferior.

Porta deslizante automática, de acionamento hidráulico

Sistema de controlo INDEX C200-4D

- Controlo modular multi-processador integrado no sistema de inversor digital Simodrive 611 (idêntico ao Sinumerik 840D).

- Painel de controlo - PC compatível com AT com sistema operativo Windows e monitor de ecrã plano
