- Torno mecânico INDEX G200 YB

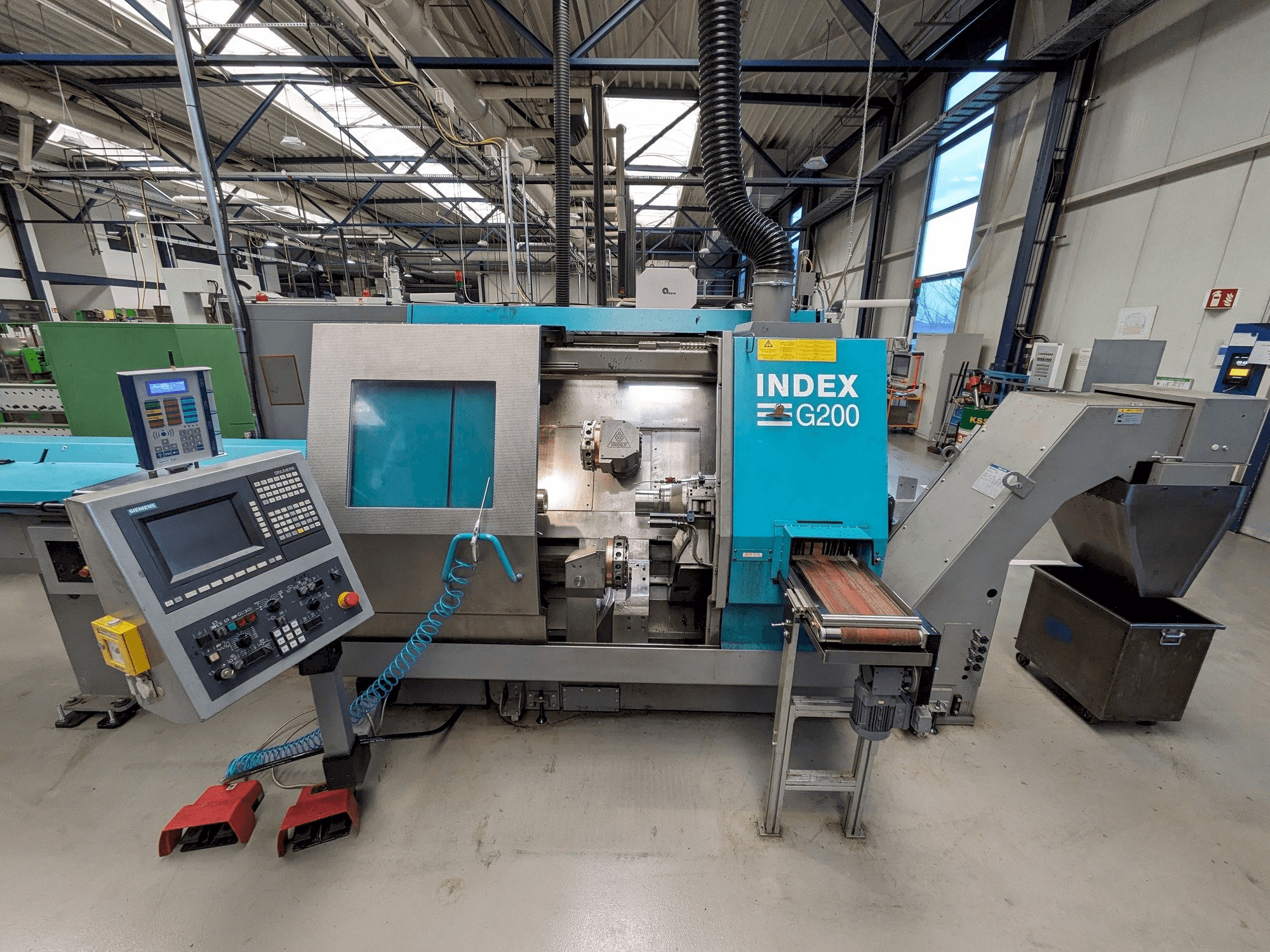

Este torno INDEX G200 YB Ratioline foi fabricado em 1995 e completamente adaptado no ano de 2016. Está equipado com uma unidade de controlo SIEMENS SINUMERIK 840 C.
Visão Geral
- marca: Index
- ano: 1995
- MODELO: G200 YB RATIOLINE
- horas de produção: 44020
- tipo de aplicação: Tornear
- Localização: Alemanha
- tipo de máquina: Tornos horizontais
- disponibilidade: Vendido
- marca da unidade de controlo: INDEX
Informação Técnica - Index G200 YB RATIOLINE
Unidade de controlo
- Marca: INDEX
- Modelo: C200-4
Acionador principal
- Gama de velocidades do fuso: 5000 RPM 1/MIN
- Potência do motor do fuso: 20 kW
- Porta-ferramenta: HSK D-50
Movimento
- EIXO-X Movimento: 155 MM
- EIXO-Y Movimento: 120 MM
- EIXO-Z Movimento: 590 MM
- EIXO-B Movimento: 360º MM
Meios de comunicação
- Transportador de aparas: Sim
Equipamento Adicional
- - Bomba de refrigeração de alta pressão, bocal de ar de exaustão, instalação e colocação em funcionamento, aceitação com a parte do cliente, carregador de barras, sistema de extinção de CO2, transporte, linha de lubrificantes de refrigeração.
- - Bomba de refrigeração de alta pressão comutável 20 bar
- - Bocal de ar de exaustão D=150mm / Carregador de barras INDEX-MBL 65/3700 / Sistema automático de extinção de objectos com CO2 da Kraft & Bauer
- - Novo fuso de fresagem para a torre 1 com porta-ferramentas HSK D-50 / Unidade de arrefecimento do armário de distribuição / Nova correia transportadora com dobradiça para aparas / Correia transportadora à direita
- - Bomba de lubrificação com líquido de refrigeração / Dispositivo de remoção de porta com pinça acionada / Dedos da pinça para peças de trabalho D 4 45 mm e D 40-60 mm
- - Interface Unimag para alimentação de barras (opcional)
Informações adicionais
- Benefícios técnicos da máquina:
- - Vantagens técnicas da máquina: elevada velocidade e potência do fuso, capacidade de fuso duplo, sistema de controlo avançado.
- - Vantagens qualitativas da máquina: engenharia de precisão, segurança abrangente e caraterísticas operacionais.
- - Eixo x: 155 mm (corrediça transversal 1), 105 mm (corrediça transversal 2) / eixo z: 590 mm (corrediça transversal 1), 400 mm (corrediça transversal 2)
- - Diâmetro máximo da barra: 65 mm
- - Comprimento máximo da peça de trabalho: 3700 mm
- - Velocidade de deslocação rápida: x= 20 m/min, z= 30 m/min, y = 7. 5 m/min (diapositivo 1) / velocidade de deslocação rápida: x= 22 m/min, z = 45 m/min (diapositivo 2)
- - Sistema de medição de distâncias: escala de vidro do eixo x, codificador de haste do eixo z
- - Corte de roscas sem mandril de compensação / função de transmissão/tracilo para o eixo c / acoplamento do fuso principal/contrafuso
- Benefícios qualitativos da máquina:
- - Revisto em 2017: bomba de refrigeração de alta pressão comutável de 20 bar, incluindo filtro de sucção / bocal de ar de exaustão d=150mm / carregador de barras (usado, recondicionado)/ index-mbl 65/3700 (d 10 - 65 mm, máx. 3700 mm) / sistema automático de extinção de objectos de co2 da kraft & bauer com válvula de corte de ar e válvula de alívio de pressão para o torno index g200 / novo fuso de fresagem para a torre 1 (topo) com suporte de ferramentas hsk d-50, operado manualmente.
- - Pormenores dos patins transversais, porta-ferramentas, especificações da pintura da máquina.
Benefícios da máquina
Informações adicionais
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
