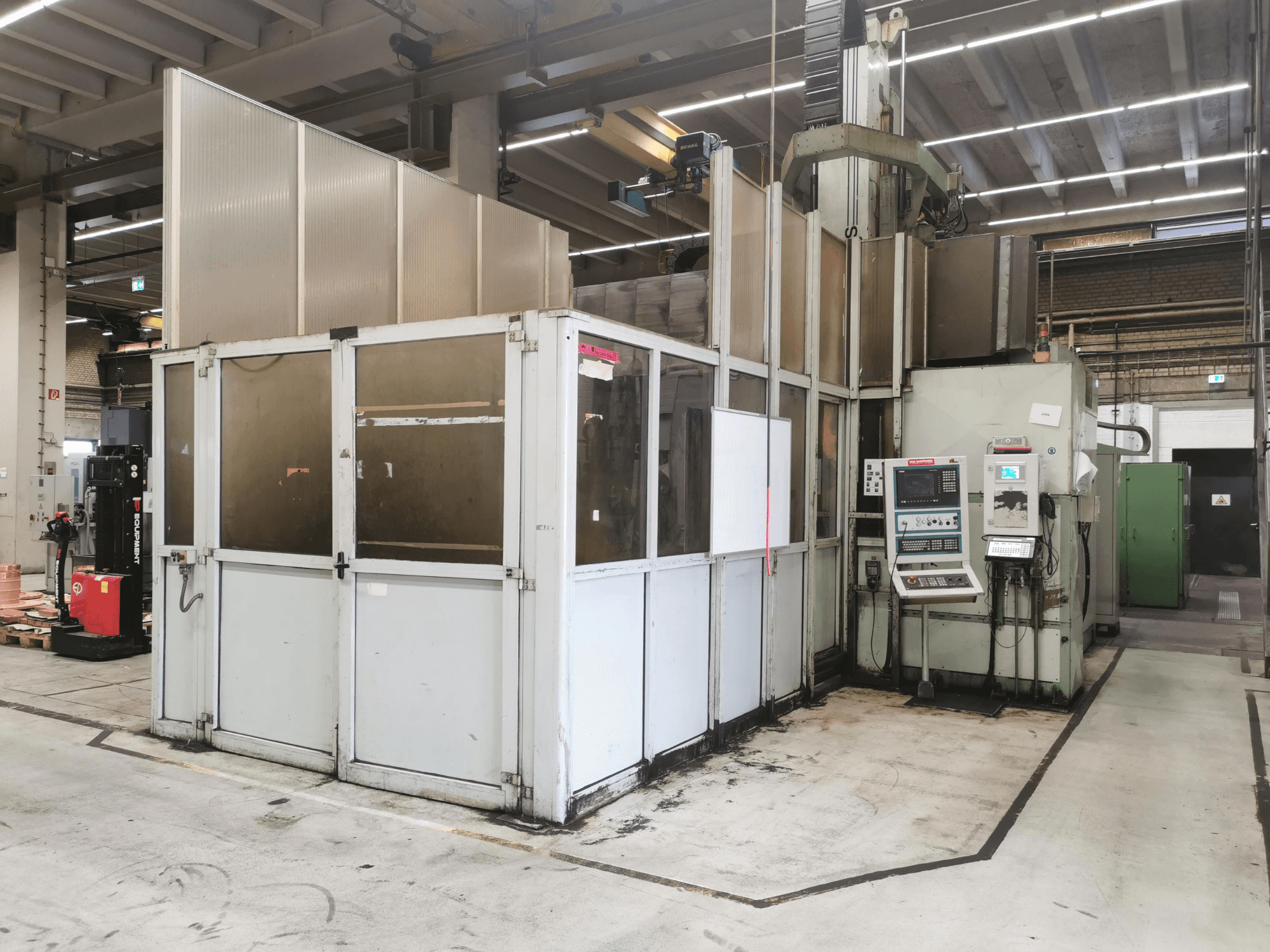

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Sistema de controlo: Siemens Sinumerik 840D (versão de software 3.7 MMc 103, controlo NC JO'CAM)

- Horas de funcionamento: 91 055,12 h

- Horas de funcionamento do fuso: 34 019,20 h

- Curso do eixo X (longitudinal): 3 400 mm (+ 2 000 mm para trocadores de paletes)

- Curso do eixo Y (transversal): 2 500 mm

- Curso do eixo Z (vertical): 1 250 mm

- Distância entre colunas: 2 200 mm

- Eixo C (cabeça giratória - primeira rotação): ±400°

- Eixo A (cabeça giratória - segunda rotação): 220° (±110°)

- Passo mínimo de posicionamento dos eixos lineares (X-Y-Z): 0,001 mm (0,00004 pol.) / 0,0005 mm

- Passo mínimo de posição dos eixos angulares (C-A): 1° (6 000 Nm)

- Velocidade dos eixos lineares (X-Y-Z): 5 a 16 000 mm/min

- Velocidade dos eixos angulares (C/A): 50 / 30 graus/segundo

- Cônico do fuso: HSK-A-63

- Velocidade do fuso: 500–4 000 RPM

- Potência do motor do fuso S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Tipo de motor do fuso: Siemens Tipo DMR 160.AS.4.FFS

- Ponto de articulação da cabeça rotativa: 250 mm

- Dimensões da mesa de trabalho: 3 000 x 1 500 mm

- Capacidade de carga da mesa de trabalho: 12 000 kg

- Dimensões do palete: 2 500 x 1 500 mm

- Capacidade de carga do palete: 8 000 kg

- Capacidade do carregador de ferramentas: 16 / 32 posições (tipo corrente)

- Capacidade do rack estático JO'TOOL: 12 a 360 ferramentas

- Alimentação elétrica: ~70 a 96 kVA

- Alimentação trifásica: 380 V - 50 Hz / 480 V - 60 Hz

- Peso básico da máquina: 50 000 kg

- Dimensões da máquina (área de implantação): 11 000 mm x 7 000 mm / 11 200 mm x 6 400 mm

- Bombas de ar comprimido / Depósito de líquido de arrefecimento: Johnson (Material de vedação: Viton)

- Equipamento opcional e acessórios: Cabeça angular, 2 cabeças em forma de forquilha, carregador de cabeças, 2 cabeças rotativas, canhão com cabeça, canhão sem cabeça, suporte de cabeça 3-A, fuso de substituição completo, todos os motores dos eixos novos ou reparados em stock, documentação composta por aprox. 4 pastas (incluindo manuais, faturas de reparação e relatório de defeitos de 2006 disponível)
