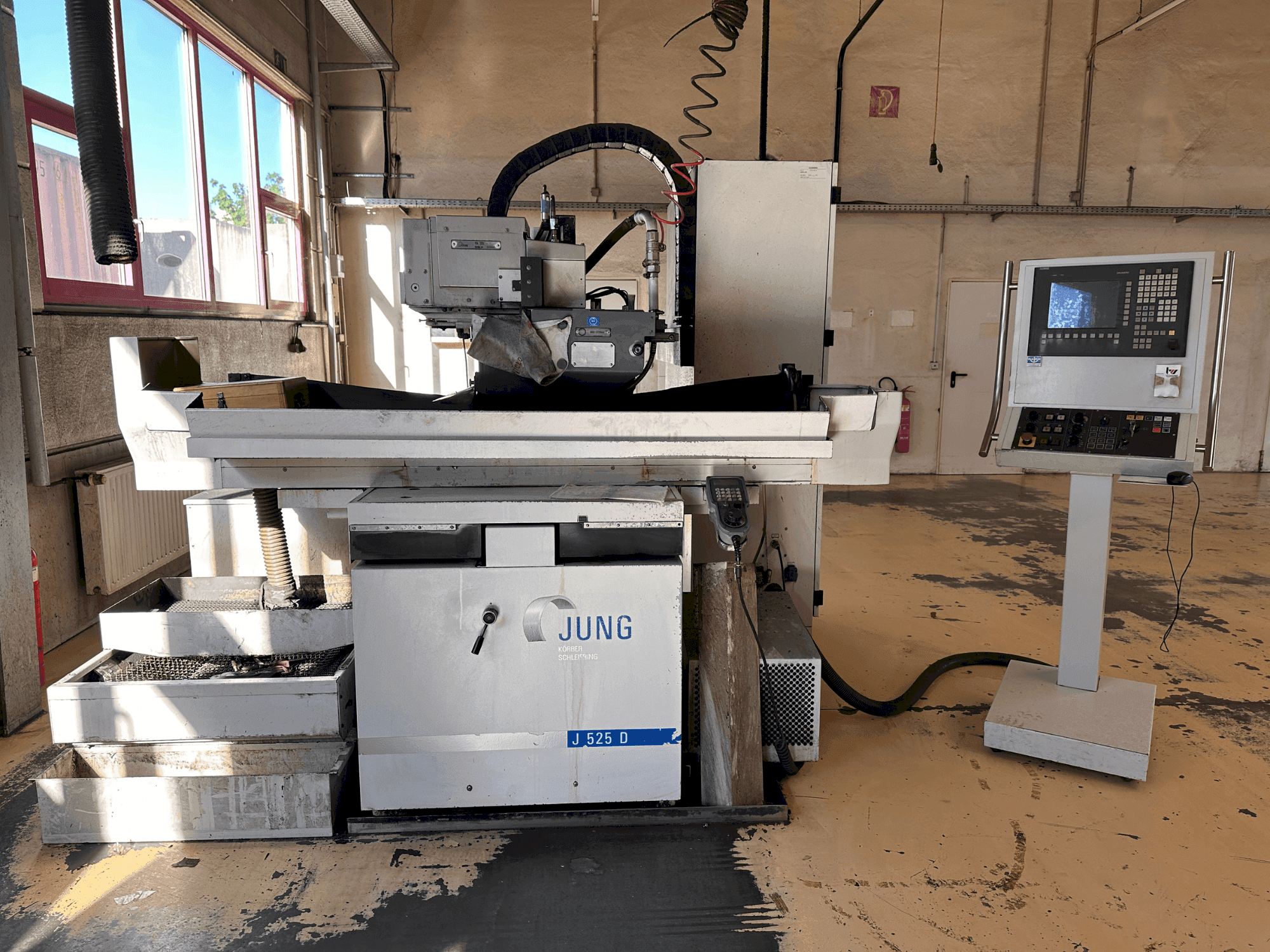

JUNG - J 525-DDE-GRI-JUN-2007-00001

Benefícios da máquina

Benefícios técnicos da máquina

• Dimensões da máquina (lxwxh): 3000 x 2700 x 2440 mm /peso (kg): 1600
• Eixo x (movimento longitudinal da mesa): velocidade de deslocação para retificação recíproca, hidráulica, continuamente ajustável: 1000 - 24000 mm/min / velocidade de deslocação para retificação de avanço lento com servo motor de corrente alternada: 5 - 5000 mm/min/ percurso entre os interruptores de fim de curso: 660 mm curso de oscilação utilizável: 630 mm resolução de entrada: 0. 0001 mm / eixo y (movimento vertical): velocidade de deslocação: 0. 1 - 2000 mm/min / percurso entre os interruptores de fim de curso: 385 mm / distância máxima entre a mesa e o centro do fuso: 490 mm / resolução de entrada: 0. 0001 mm/ eixo z (movimento horizontal): velocidade de deslocamento: 0. 1 - 2000 mm/min / percurso entre os fins de curso: 225 mm / resolução de entrada: 0. 0001 mm
• Área de fixação da mesa: 600 x 200 mm / superfície da peça de trabalho retificável incluindo a largura da roda: 600 x 250 mm / carga admissível incluindo placa magnética: 100 kg
• Gama de velocidades: 800 - 4200 min / potência de acionamento: máximo 5 kw / velocidade de corte: 35 m/s
• Tensão: 400 v ac -5% a +10% / frequência: 50 hz / tensão de controlo: 230 v ac / 24 v dc / carga ligada: 13 kva / proteção por fusível: 25 a / proteção por fusível com pa37k: 35 a
• Peso do armário de controlo: 600 kg / peso pa37k (opção): 120 kg
