KERN - KER60120-KT500 OPFAT-CUT-KER-2022-00001

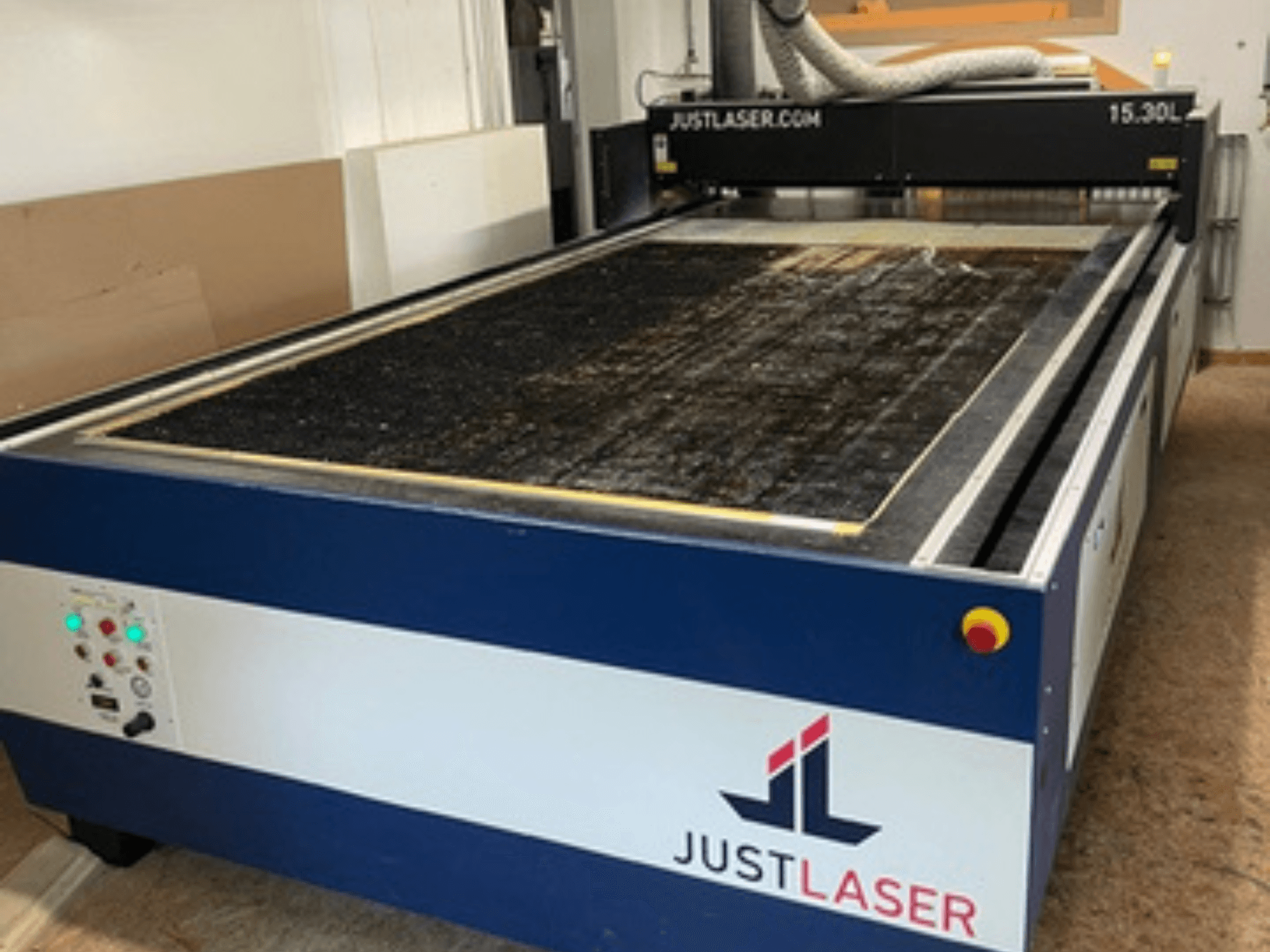

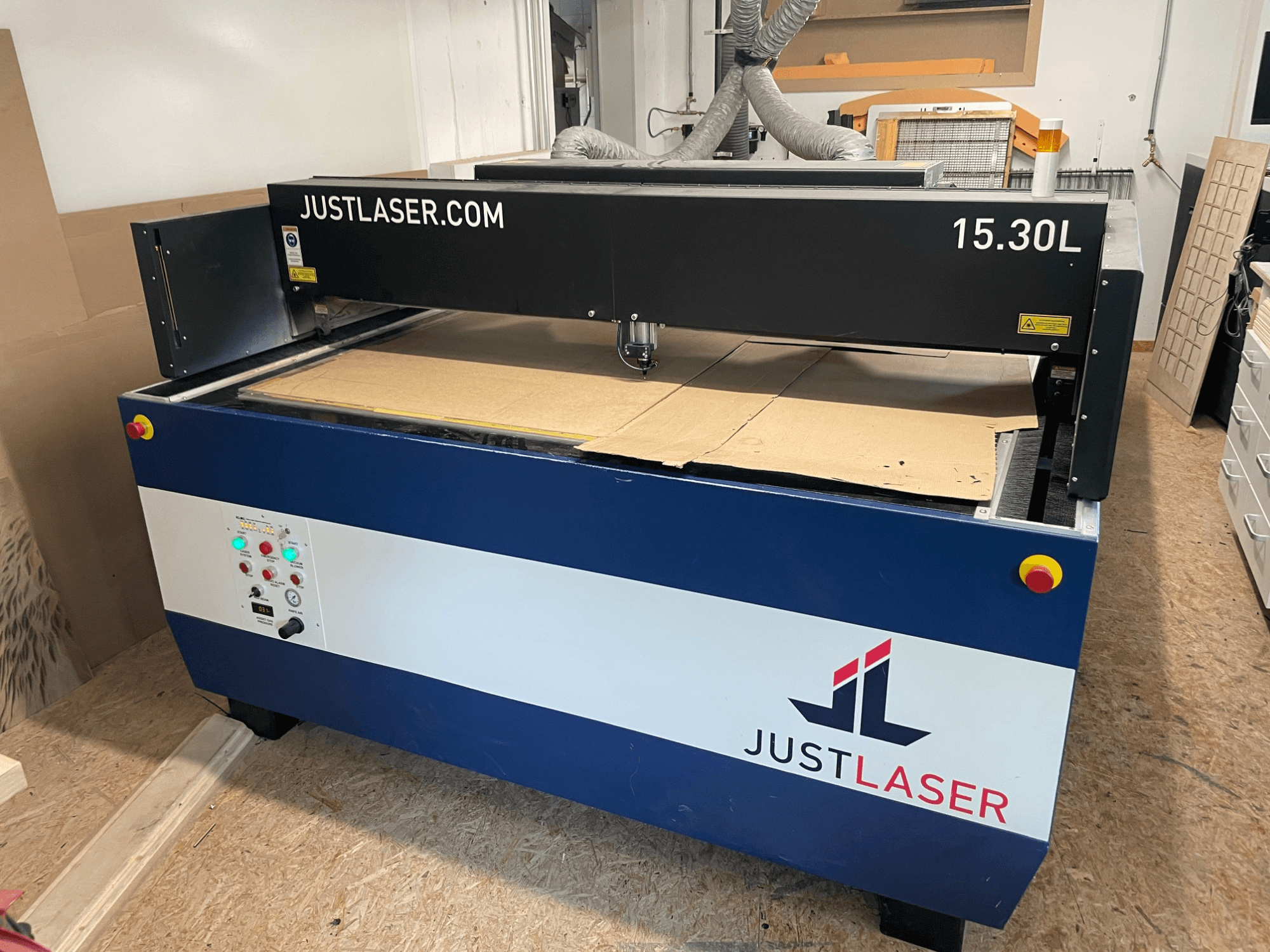

Máquina - JustLaser 15.30L-C500-MC

• Tipo de máquina: Sistema de Corte e Gravação a Laser CO₂

• Configuração: Sistema de laser de pórtico plano aberto

• Altura máxima da peça de trabalho: 50 mm

• Velocidade máxima de gravação: 3,8 m/s

• Velocidade máxima de gravação (opção de corte de metal): 3,2 m/s

• Velocidade máxima de gravação (opção Z12): 1,5 m/s

• Velocidade máxima de corte: 0,5 m/s

• Motores: Servomotores DC sem escovas

• Sistema de codificador: Sistema de medição incremental

• Ótica: Telescópio com purga de ar, lentes e espelhos

• Lente padrão: 2,5

• Lente opcional: 5.0"

• Software: Software laser KCAM

• Interface: Código G, HPGL, Sistema AD-Logic

• Placa de controlo: Placa de controlo KLCM

• Controlos do operador: Interruptor de chave, paragem de emergência, rato, teclado, monitor e PC incluídos

• Alimentação eléctrica: 3 × 400 V (3L + N + PE), 50/60 Hz

• Requisitos de exaustão da mesa: 3000 m³/h

• Necessidade de exaustão do eixo: 1500 m³/h

• Pressão máxima do ar: 10 bar

• Pressão máxima de entrada: 12 bar

• Caudal máximo de ar: 240 l/min

• Tamanho da ligação: 6 mm

• Nível de Ruído: 55 dB

• Certificação: CE

• Temperatura de funcionamento: +15 °C a +25 °C

• Humidade: 40-70 % sem condensação

• Ambiente: Sem poeira

• Escudo de proteção laser ativo

• Sensores de pressão

• Cortina de luz

• Sistema de segurança de interbloqueio

• Opção de corte de metal incluída

• Seguidor de altura capacitivo

• Mesa de corte de metal

• Bocal de cobre

• Conjunto de lentes de 2,5

• Sistema de câmara de impressão e corte k-vision

• Turbinas de alto desempenho JustAIR (2 × 1500 m³/h)

Fonte de laser - Kern Laser Systems

• Modelo: KER50120-4K500 OPP

• Tipo de laser: Laser de CO₂ selado

• Potência do laser: 500 W (0,5 kW)

• Comprimento de onda do laser: 10,6 µm

• Tensão de alimentação: 380-415 VAC

• Fase: 3 fases (4 fios + terra)

• Frequência: 50/60 Hz

• Tamanho máximo do fusível: 40 A

• Corrente de carga total: 32,3 A

• Classificação de desconexão: 40 A

• Classificação da corrente de curto-circuito: 5000 A

• Capacidade de interrupção: 35000 A

• Maior carga de amperes: 16 A

• Classe de laser: Classe 4

• País de fabrico: EUA

Refrigerador - SMC HRS090-AF-40

• Tipo de arrefecimento: Arrefecimento a água

• Capacidade de arrefecimento: 5 kW

• Refrigerante: R410A

• Carga de refrigerante: 1,5 kg

• Peso: 136 kg

• Alimentação eléctrica: 3~ 380-415 V, 50/60 Hz
