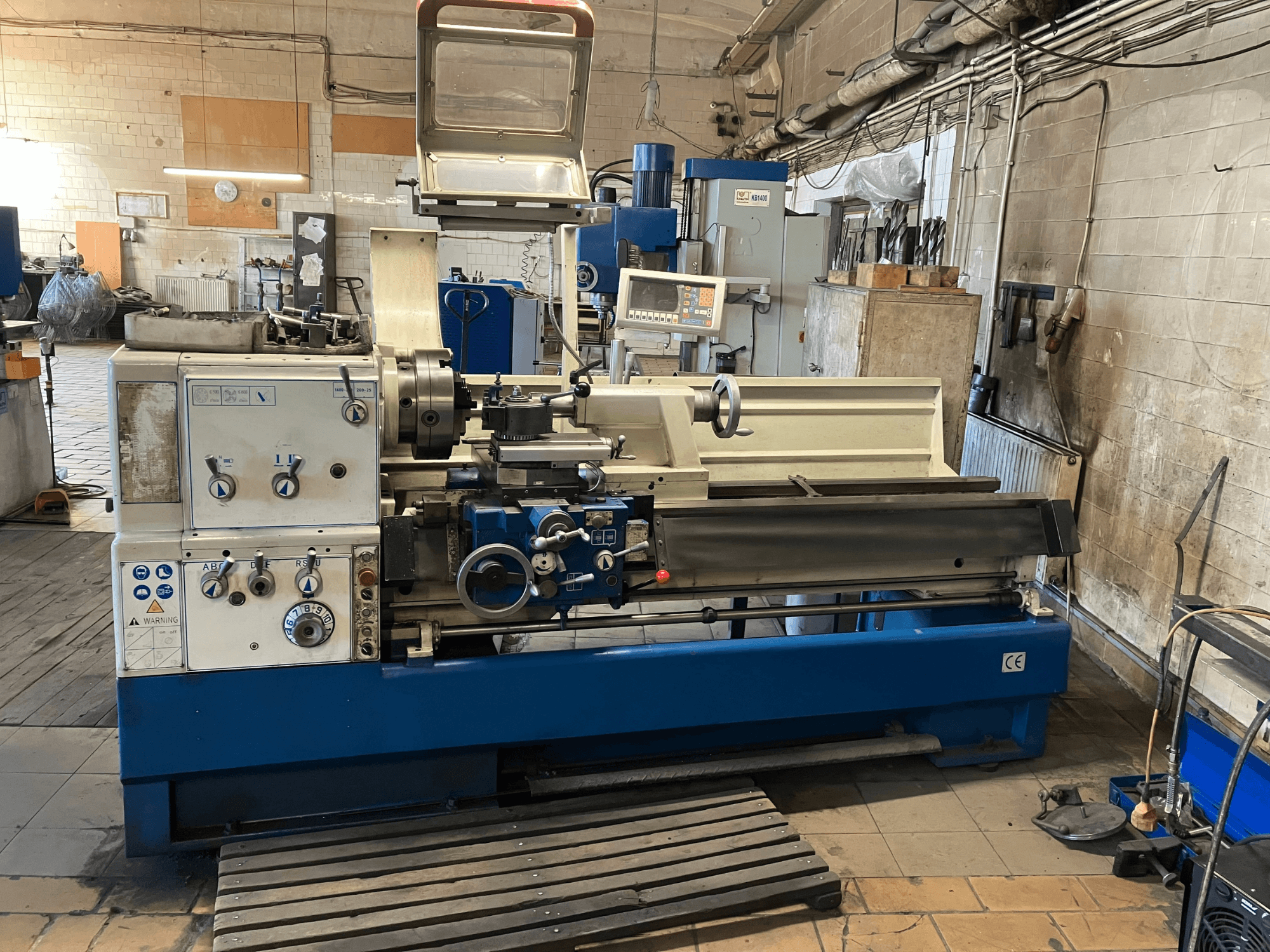

KNUTH - Turnado 280/1500RO-TUR-KNU-2018-00001

Especificações técnicas

• Distância entre eixos: 1 420 mm

• Diâmetro de giro sobre a base: 560 mm

• Curso sobre o carro transversal: 360 mm

• Diâmetro de giro no espaço livre: 790 mm

• Comprimento do espaço livre: 180 mm

• Largura da base: 350 mm

Cursos

• Rotação do carro composto: ±52°

Fuso

• Ponta do fuso: Camlock D1-8

• Furo do fuso: 80 mm

• Cônico do fuso: MT7

• Número de velocidades do fuso: 12

Velocidades de avanço

• Avanço longitudinal: 0,059–1,646 mm/rev

• Avanço transversal: 0,020–0,573 mm/rev

Roscagem

• Roscas métricas: 0,2–14 mm (47 gamas)

• Roscas modulares: 0,1–7 mm (39 faixas)

• Roscas Whitworth: 2–112 TPI (60 faixas)

• Roscas de passo diametral: 4–112 DP (50 faixas)

Contraponto

• Cônico do contraponto: MT5

• Diâmetro da caneta do contraponto: 76 mm

• Curso da haste do contraponto: 180 mm

• Ajuste do desvio do contraponto: ±12 mm

Dados da máquina

• Potência do motor principal: 7,8 kW

• Tensão: 400 V

• Frequência: 50/60 Hz

Equipamento adicional

• Leitor digital de 3 eixos (DRO)

• Porta-ferramentas de troca rápida

• Transportador de aparas

• Amplo pacote de ferramentas de série
