KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (Unidade de armazenamento de cabos)

• Fabricante: Komax França

• Alimentação: 3 × 400 V (3P+N)

• Frequência: 50–60 Hz

• Consumo máximo de energia: 5 500 VA

• Pressão de ar: 4–6 bar

Unidade de refrigeração Cosmotec

• Fabricante: Cosmotec

• Modelo: XVA36 03 320

• Frequência: 50/60 Hz

• Corrente: 0,51 A

Schunk KM-CFK-564MF (Módulo de soldadura 1)

• Fabricante: Schunk

• Modelo: KM-CFK-564MF

• Ano de fabrico: 2012

• Potência nominal (ciclo de trabalho de 50 %): 120 kVA

• Tensão primária nominal: 500 V

• Frequência nominal: 1000 Hz

• Potência de alimentação: 43 kVA

• Corrente de funcionamento secundária (ciclo de trabalho de 50%): 15,6 kA

• Corrente de curto-circuito secundária: 120 kA

• Tensão em circuito aberto secundário: até 8 V

• Força do elétrodo: 31–187 daN

• Peso: 180 kg

Schunk KM-CFK-564MF (Módulo de soldadura 2)

• Fabricante: Schunk

• Modelo: KM-CFK-564MF

• Ano de fabrico: 2012

• Potência nominal (ciclo de trabalho de 50%): 120 kVA

• Tensão primária nominal: 500 V

• Frequência nominal: 1000 Hz

• Potência de alimentação: 43 kVA

• Corrente de funcionamento secundária (ciclo de trabalho de 50 %): 15,6 kA

• Corrente de curto-circuito secundária: 120 kA

• Tensão em circuito aberto secundário: até 8 V

• Força do elétrodo: 31–187 daN

• Peso: 180 kg

Âmbito do sistema:

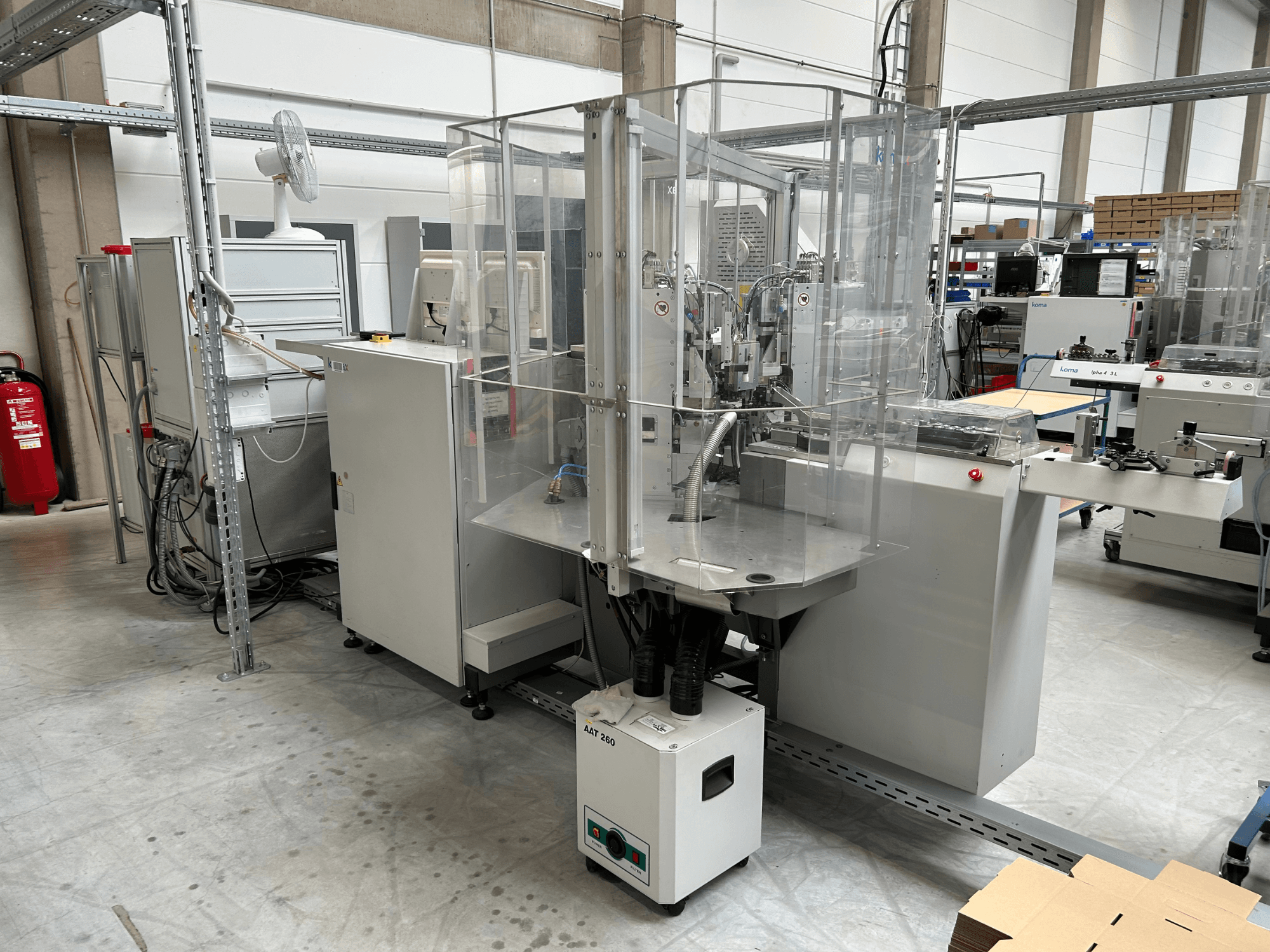

• Máquina totalmente automática Komax Alpha 433 L

• Unidade de armazenamento de fio Komax ADS 123

• Caixa de segurança

• Sistema de extração (AAT 260)

• Computador operacional e unidade de controlo

• Vários módulos de crimpagem e processamento, opcionais

• Outros acessórios opcionais disponíveis mediante pedido

Utilizado para:

• O sistema está em bom estado de funcionamento e tem sido utilizado para o processamento automático de cabos, incluindo corte, descascamento, crimpagem e soldadura

• Todos os sistemas continuam atualmente ligados à corrente e totalmente funcionais
