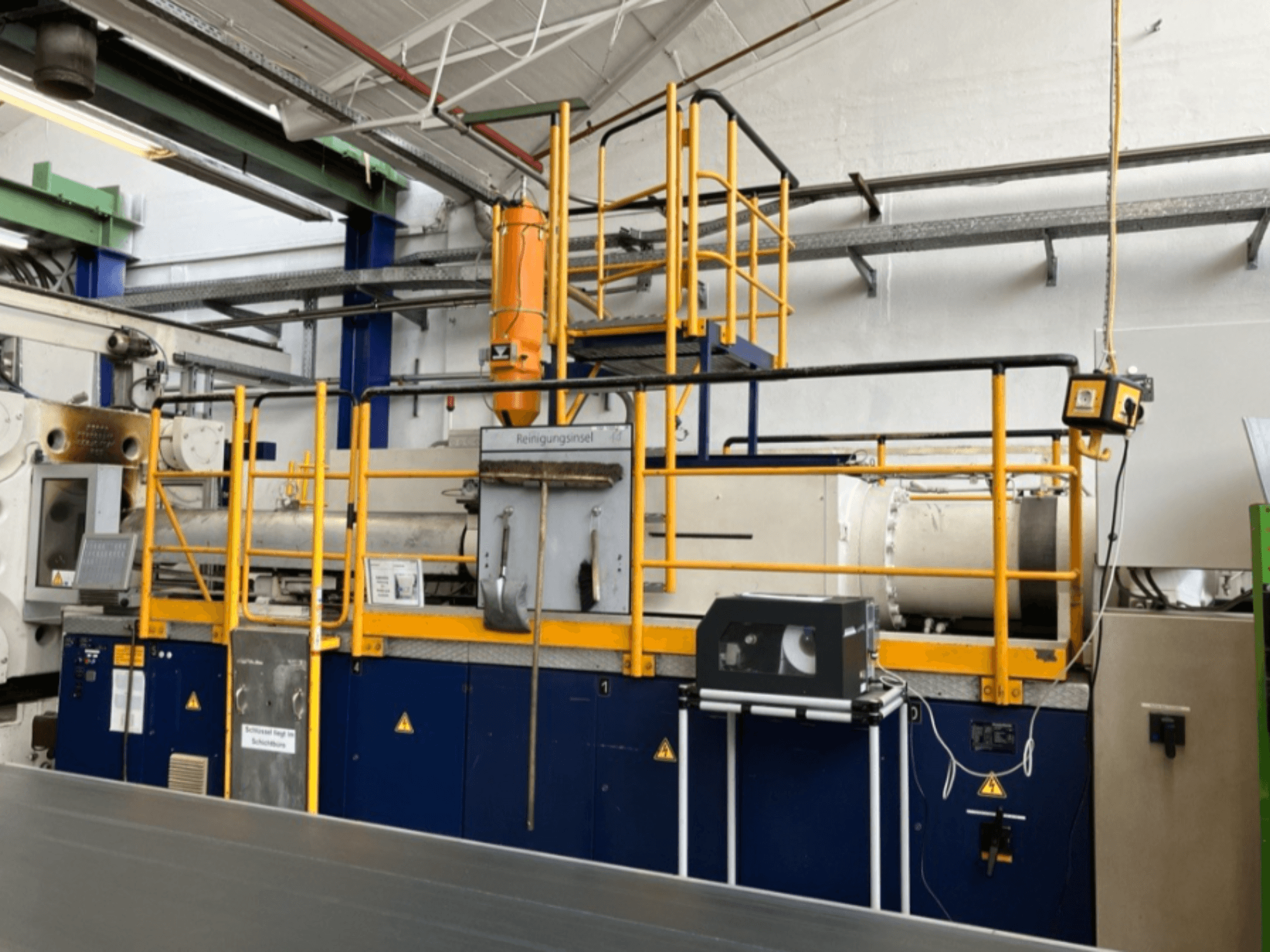

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Unidade de injeção

  • Velocidade do parafuso: 92 rpm

  • Fases da velocidade de injeção:

    • 25% → 23 mm/s

    • 50% → 46 mm/s

    • 75% → 69 mm/s

    • 100% → 92 mm/s

  • Curso de medição da injeção: 200 mm

  • Curso de medição: aprox. 465 mm

  • Limite de pressão de injeção: 185 bar

• Sistema hidráulico

  • Pressão diferencial da bomba: 10 bar

  • Circuitos de pressão:

    • Pressão principal: 250 bar

    • Pressão de injeção: 185 bar

    • Circuito hidráulico: 150 bar

    • Pressão secundária: 120 bar

    • Pressão auxiliar: 50 bar

  • Queda de pressão de fecho: aprox. 4-6 bar/min

  • Gamas de pressão da válvula proporcional:

    • Mínima: 50 bar

    • Máximo: 150 bar

  • Velocidade do fuso: 92 rpm

• Sistema de aquecimento

  • Número de zonas de aquecimento: 9

  • Exemplos de potência do aquecedor de cilindros: 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W

  • Tensões de funcionamento registadas: 230 V, 220 V, 380 V

  • Desvio da precisão da temperatura: aprox. -1 K a +2 K

• Dados relevantes de condição / manutenção

  • Tolerância de alinhamento da máquina: <0,2 mm/m

  • Alinhamento da unidade de injeção: 0,0 mm de desvio longitudinal

  • Desvios da unidade de fixação: +0.3 / -0.4 / +0.3

  • Estado do óleo hidráulico:

    • Classe de limpeza ISO: 16/14/11

    • Teor de água: <0,1%

    • Viscosidade a 40°C: aprox. 45 mm²/s

    • Viscosidade a 100°C: aprox. 6,6 mm²/s

    • Índice de viscosidade: aprox. 99

    • Nível de contaminação de partículas: baixo (relatório de laboratório)

• Estado da manutenção (trabalho documentado)

  • Inspeção eléctrica realizada

  • Manutenção mecânica efectuada

  • Inspeção da mangueira hidráulica realizada

  • Análise do óleo efectuada

  • Medições de vibração efectuadas

  • Calibração e ajuste efectuados

  • Verificação do alinhamento da máquina efectuada

• Horas: 111,569

Equipamento adicional

• Robô: REMAK RE-CNC

  • Dobragem do eixo C: 90°

  • Rotação do eixo A: 90

  • Rotação do eixo B: 270°

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
