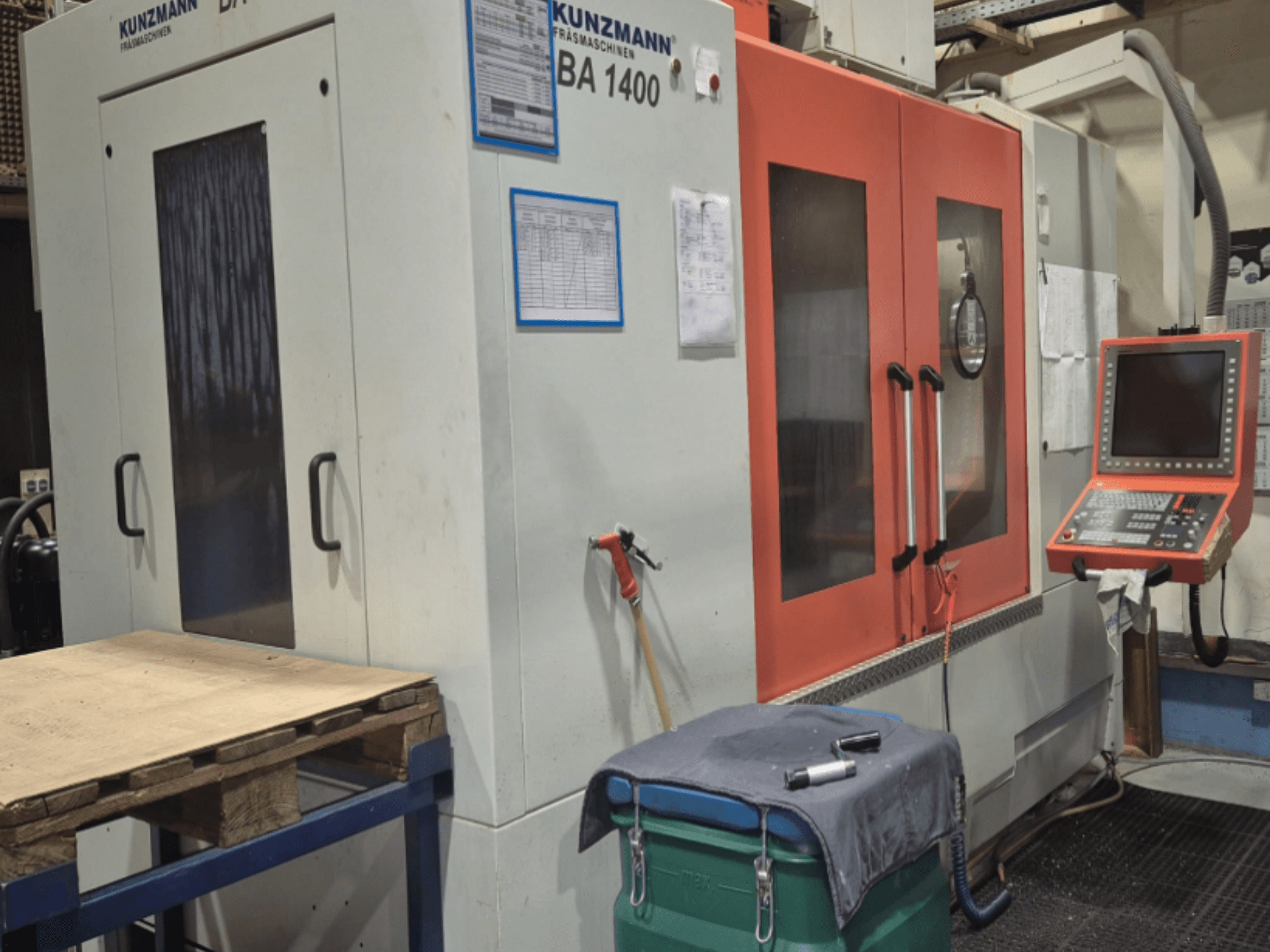

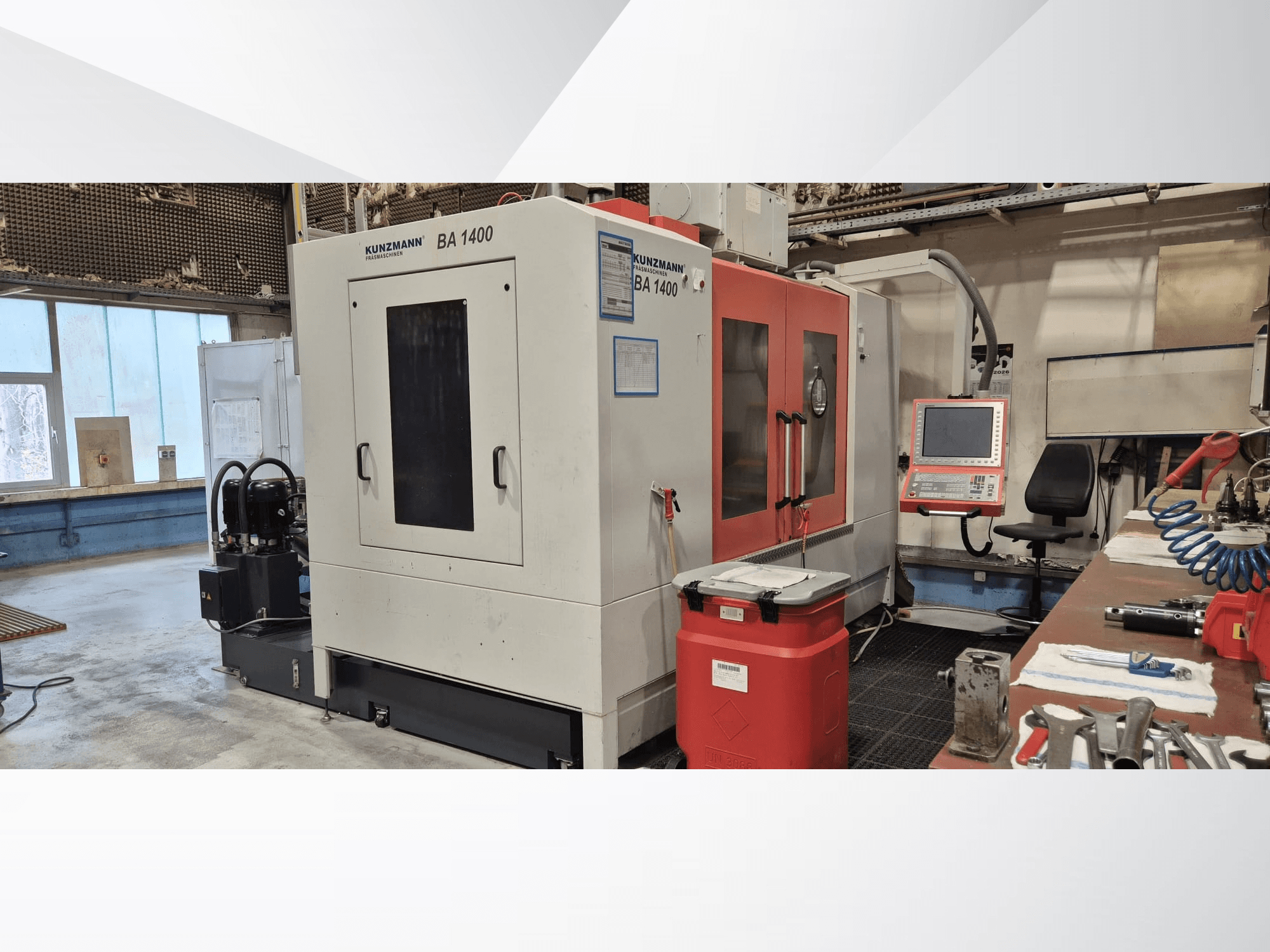

Este KUNZMANN BA1400 de 3 eixos foi fabricado em 2017. Possui um potente motor de 28 kW e uma unidade de controlo Heidenhain TNC 640. A máquina tem um tamanho de mesa de 1400 x 710 mm e pode suportar um peso máximo de peça de trabalho de 1500 kg. Se pretende obter capacidades de maquinação de alta qualidade, considere o centro de maquinação vertical KUNZMANN BA1400 que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: KUNZMANN
- ano: 2017
- MODELO: BA1400
- tipo de aplicação: Fresagem
- Localização: Alemanha
- tipo de máquina: Centro de maquinação vertical
- marca da unidade de controlo: HEIDENHAIN
Informação Técnica - KUNZMANN BA1400
Unidade de Controlo
- Marca do controlo: HEIDENHAIN
- Modelo do controlo: TNC 640
Movimento
- Número de eixos: 3
- Percurso do eixo X: 1400 mm
- Percurso do eixo Y: 700 mm
- Percurso do eixo Z: 760 mm
Especificação Técnica
- Peso máximo da ferramenta: 160 kg
- Potência do fuso: 28 kW
- Velocidade do fuso: 10000 RPM
- Tamanho do cone: SK 40
Informações adicionais
Controlo Heidenhain TNC 640
Fuso standard SK40 (acionado por correia)
Cone do fuso SK40
Velocidade 10.000 rpm
Fuso vertical regulável sem escalonamento 20-10.000 rpm
Potência 28 kW
Potência 100% ciclo de trabalho 10,0 kW
Potência 40% do ciclo de trabalho 14,0 kW
Potência a 100% do ciclo de trabalho 20,0 kW
Potência a 40% do ciclo de trabalho 25,0 kW
Binário no fuso de fresagem 100% do ciclo de funcionamento 130 Nm
Binário no fuso de fresagem 40% do ciclo de funcionamento 190 Nm
Binário no fuso de fresagem 100% do ciclo de funcionamento 180 Nm
Binário no fuso de fresagem 40% do ciclo de trabalho 240 Nm
Porta-ferramentas MAS-BT40 com pino de tração DIN 69872 A
Trocador de ferramentas 40 posições (magazine de correntes)
Peso máximo da ferramenta 160 kg
Tempo de troca de ferramenta 3 seg.
Tempo de troca de ferramenta 3 seg.
Dimensões da mesa 1400 × 710 mm
Peso máximo da peça 1500 kg
Curso do eixo X 1400 mm
Curso do eixo Y 700 mm
Curso do eixo Z 760 mm
Área de trabalho do eixo X 1400 mm
Área de trabalho do eixo Y 700 mm
Área de trabalho do eixo Z 750 mm
Distância entre o fuso e a mesa 180-930 mm
Centro do fuso à coluna 760 mm
Avanço X/Y/Z 10 m/min
Deslocação rápida X/Y/Z 20 m/minServomotores digitais sem escovas em todos os eixos
Transportador de aparas com tak de refrigeração (versão LU)
Refrigeração através do fuso até 40 bar
Caudal de líquido de refrigeração 25 l/min a 40 bar
Filtragem fina automática do líquido de refrigeração 40 µm
Janela de visualização rotativa na porta da frente
Sistema de extração de névoa de óleo com filtragem multi-estágio (filtro H13)
Volante eletrónico HR 510 FS com botões integrados e paragem de emergência
Apalpador TS 460 com transmissão via rádio
Medição automática da ferramenta Heidenhain TT 46
Precisão de medição ≤ 15 µm
Deflexão máxima do apalpador 5 mm
Velocidade máxima de apalpação 5 m/min
Software de conversão DXF para transferência de contornos 2D
Software de PC teleservice para diagnóstico e manutenção remotos
Tensão de funcionamento 400 V 50 Hz
Consumo de energia 35 kVA
Tensão de controlo 24 V
Peso da máquina aprox. 8,5 t
Peso da máquina aprox. 12000 kg
Dimensões da máquina aprox. 4,20 × 2,45 × 3,09 m
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
