LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Dados técnicos

• Tipo de máquina: Centro de maquinagem horizontal de dois fusos

• Unidade de controlo: Siemens SINUMERIK 840D sl

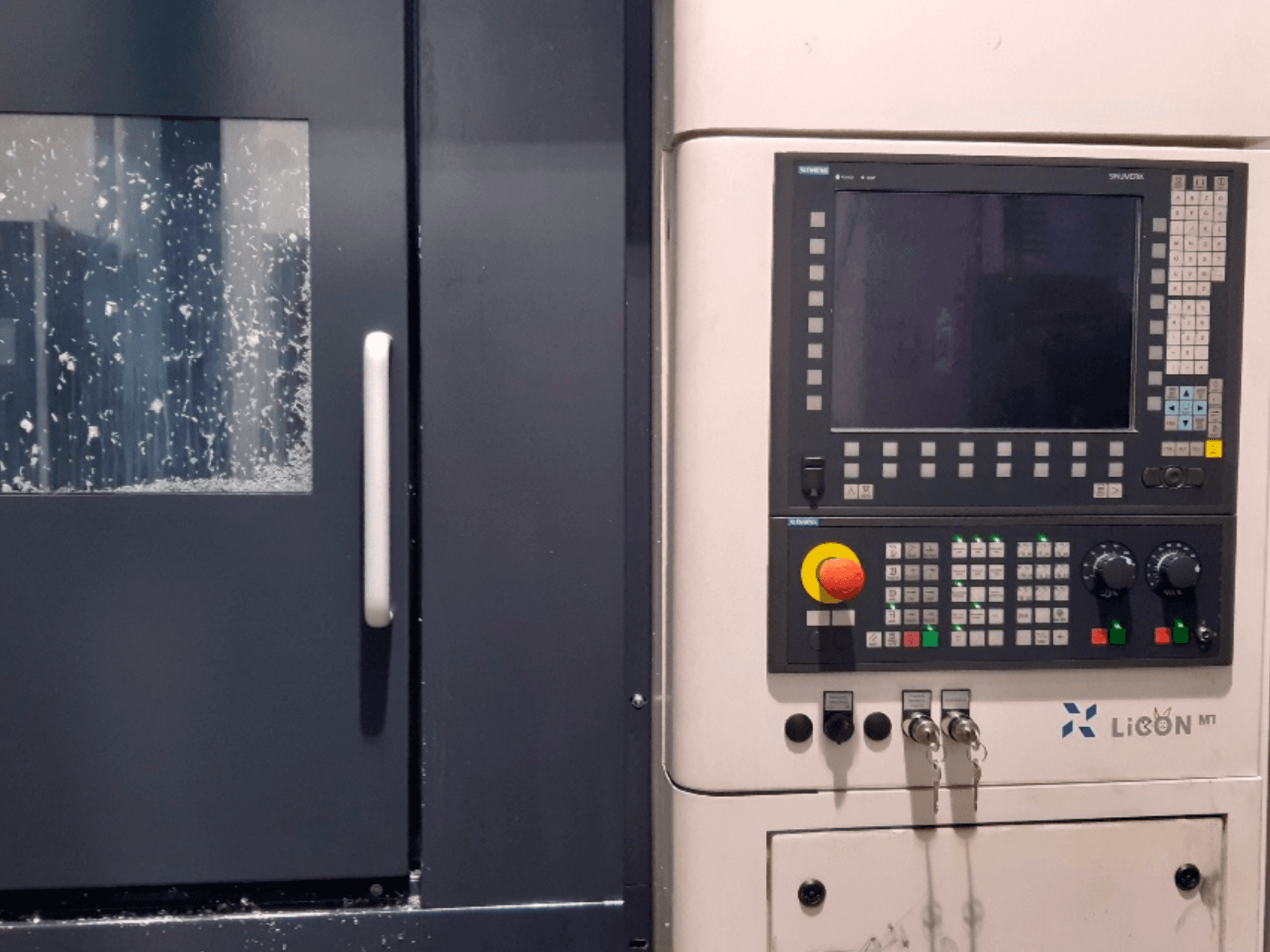

• Painel de comando: Siemens OP15T com TCU integrado

• Modo ECO

• Diagnóstico remoto (router eWON)

• Interface PROFIBUS para carregamento automático de peças

• Torre de sinalização (LED de 3 cores)

Cursos

• Curso do eixo X: 750 mm

• Curso do eixo Y: 660 mm

• Curso do eixo Z1: 650 mm

• Curso do eixo Z2: 650 mm

Deslocamento rápido

• Eixo X: 60 m/min

• Eixo Y: 60 m/min

• Eixos Z1/Z2: 90 m/min

Desempenho dos eixos

• Aceleração do eixo X: 6 m/s²

• Aceleração do eixo Y: 6 m/s²

• Aceleração dos eixos Z1/Z2: 9 m/s²

• Força de avanço X: 15 000 N

• Força de avanço Y: 15 000 N

• Força de avanço Z1/Z2: 10 000 N

• Precisão de posicionamento: 8 µm

Fuso

• Número de fusos: 2

• Fusos com motor de precisão

• Porta-ferramentas: HSK-A63 (DIN 69893-1)

• Velocidade do fuso: 12 000 rpm

• Potência do fuso: 37 kW (40% ED)

• Binário do fuso: 85 Nm (40% ED)

• Binário máximo: 100 Nm

• Acionamento direto

Eixos / Sistema giratório

• 2 eixos B controlados por NC

• 2 eixos rotativos NC (eixos A)

• Intervalo de rotação: 0°–180°

• Tempo de rotação (0°–180°): aprox. 5 s

Tecnologia

• Eixos X, Y e Z independentes para ambos os fusos

• Sistema de medição direta separado para cada eixo

• Intervalo de correção independente do eixo Z: 5 mm

Almoxarifado de ferramentas

• 96 posições para ferramentas (2 × 48)

• Comprimento máximo da ferramenta: 400 mm

• Diâmetro máximo da ferramenta (com compartimentos adjacentes ocupados): 80 mm

• Diâmetro máximo da ferramenta (com compartimentos adjacentes livres): 250 mm

• Peso máximo da ferramenta: 20 kg

Lubrificação

• Lubrificação central automática

• Transferência de fluido em 5 canais (óleo ou ar)

Arrefecimento / Líquido de arrefecimento

• Refrigeração através do fuso a 70 bar

• Capacidade do depósito de líquido de arrefecimento: 2 300 l

• Caudal do líquido de arrefecimento: 400 l/min

• Bomba de alta pressão: 15 kW

• Recarga automática de líquido de arrefecimento

• Sistema de limpeza do líquido de arrefecimento

• Arrefecimento a água

• Temperatura da água de arrefecimento: 22 °C

• Caudal da água de arrefecimento: 800 l/h

Gestão de aparas

• Transportador de aparas do tipo raspador

• Altura de descarga do transportador de aparas: < 1 150 mm

• Preparado para usinagem a seco

• Compatível com MMS (Lubrificação por Quantidade Mínima)

Dados elétricos

• Alimentação elétrica: 400 V / 50 Hz

• Tensão de controlo: 24 V CC

• Carga conectada: 150 kW

Características adicionais

• Interface de carregamento automático de peças

• Trocador automático de ferramentas

• Caixa fechada da máquina

• Iluminação da máquina

• Equipamento pneumático

• Sistema de monitorização de energia

• Ligações automáticas de suportes

• Conceção modular da máquina

Informações adicionais

• Eixo do motor 11 substituído na semana 19/2024

• Motor do fuso 12 substituído na semana 24/2023
