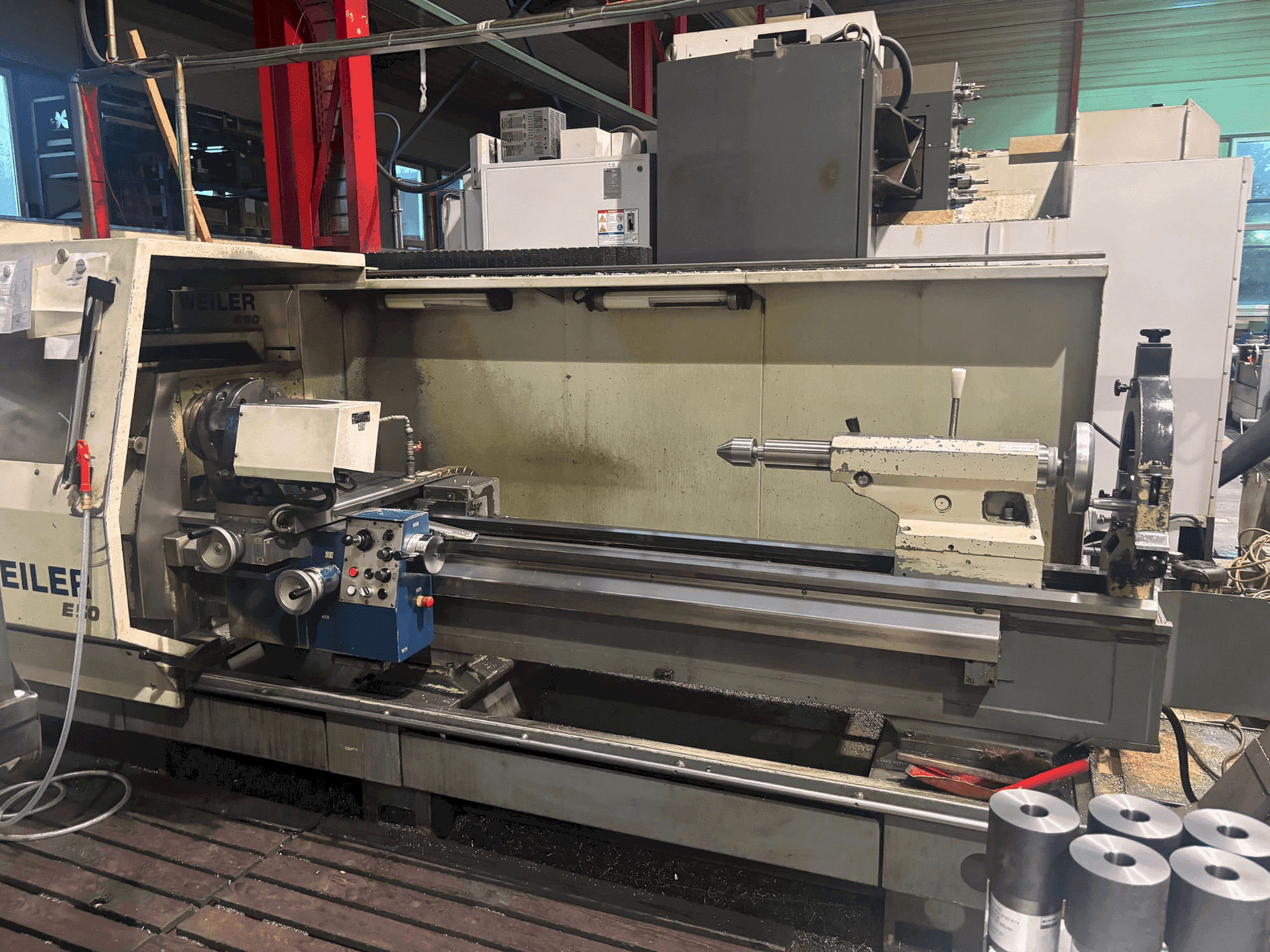

Weiler - E50 AT-TUR-WEI-2009-00001

Vantagens da máquina

Vantagens qualitativas da máquina

• Diâmetro do fuso no rolamento dianteiro: 120 mm

• Furo do fuso: 83 mm

• Cônico interior do fuso principal: métrico 90

• Intervalo de avanço longitudinal e planar: 0-20 mm/rev

• Força de avanço longitudinal: 10 000 N

• Força de avanço planar: 7 000 N

• Velocidade de entrada longitudinal/planar: 10/7 m/min ou 5/3,5 m/min

• Roscas métricas: 0,1–400 mm

• Roscas em polegadas: 1/4" - 56 g/1"

• Roscas modulares: 0,125 - 28

Vantagens técnicas da máquina

• Potência de acionamento (60 % / 100 % ed): 20/17 kW

• Binário máximo no fuso de torneamento: 1600 nm

• Etapa de engrenagem I: 1-625 min⁻¹

• Etapa de engrenagem II: 4–2500 min⁻¹

• Largura da base: 350 mm

• Diâmetro do cano: 80 mm

• Curso do cano: 200 mm

• Cônico interior do cano: mk 5

• Secção transversal da ferramenta de torneamento (altura/largura): 32 x 25 mm

• Cabeça do fuso conforme a norma DIN 55027: tamanho 8

Informações adicionais

A máquina ainda está em funcionamento

A máquina tem vindo a funcionar eficazmente em regime de 1 turno desde que foi adquirida/

Equipamento opcional (custo adicional):

O mandril, incluindo garras rígidas e vários conjuntos de garras flexíveis

contraponto

ferramentas

suporte fixo

A área ocupada pela máquina é de 2,8 m x 5,2 m, sendo que os 2,8 m já incluem 600 mm destinados a área de trabalho. Todos os manuais estão disponíveis.
