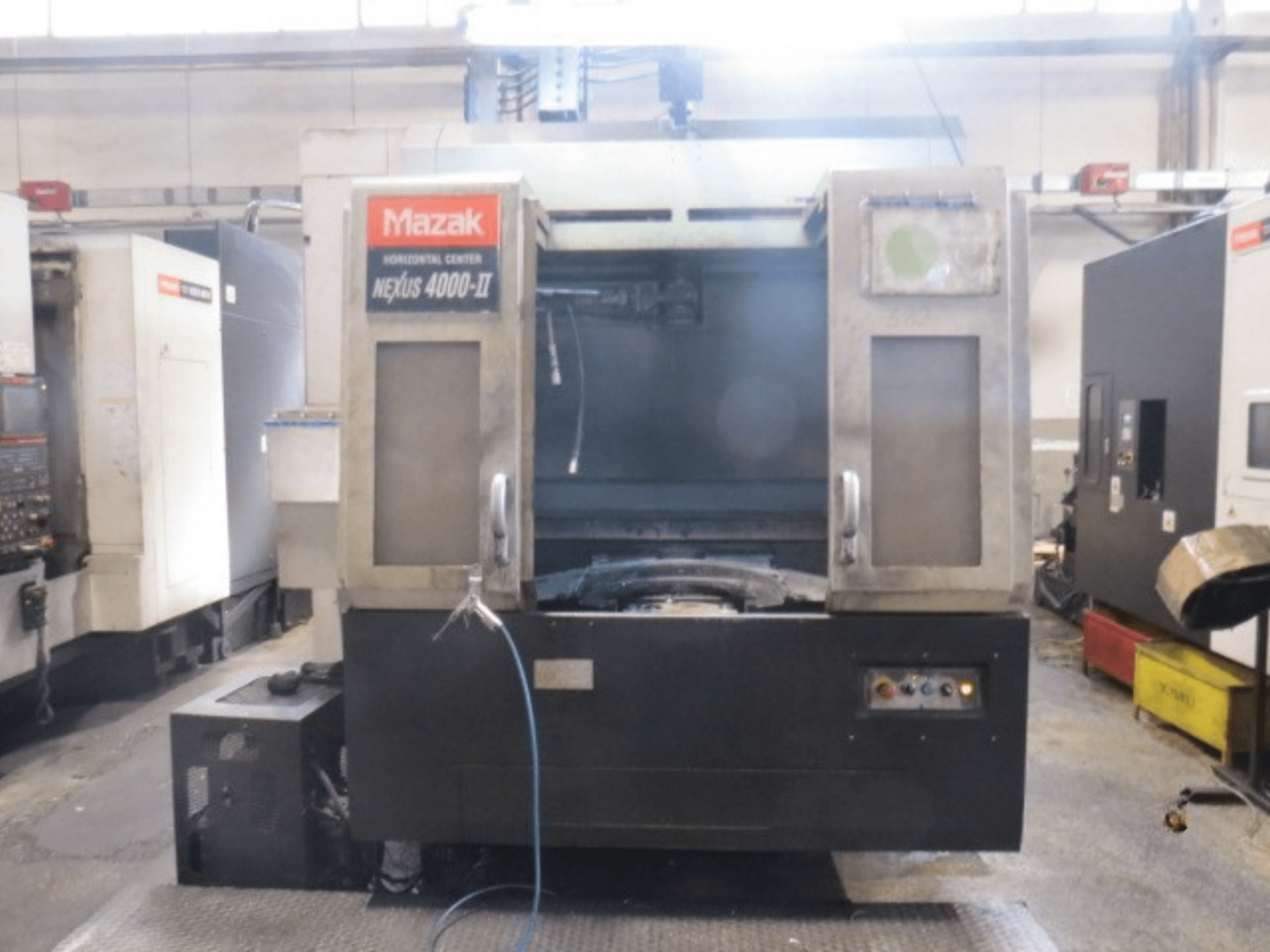

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Deslocamentos

  • Deslocamento rápido (X/Y/Z): 60 000 mm/min

  • Avanço máximo de corte: 60 000 mm/min

• Capacidade da peça

  • Diâmetro máximo da peça: Ø630 mm

  • Altura máxima da peça: 900 mm

  • Peso máximo da peça: 400 kg

• Palete / Mesa

  • Dimensões da palete: 400 × 400 mm

  • Trocador de paletes de série: 2 paletes

  • Tempo de troca de palete: 6 seg.

  • Indexação do eixo B padrão: 1° × 360 posições

  • Tempo de indexação do eixo B: 1,3 s / 90°

  • Mesa de posicionamento NC opcional: 0,001°

  • Mesa rotativa NC opcional: 0,0001°

  • Repetibilidade do posicionamento do palete: ≤4 µm

• Fuso (duas configurações)

  • Fuso de alto binário a 12 000 rpm

    • 30 kW / 30 min; 22 kW em funcionamento contínuo

    • Binário máximo: 300 Nm

  • Fuso de alta velocidade a 18 000 rpm

    • 35 kW / 30 min; 26 kW contínuos

    • Binário máximo: 168 Nm

  • Intervalo de rotações do fuso: 35–12 000 rpm ou 35–18 000 rpm (dependendo da versão)

• ATC / Carregador de ferramentas

  • Carregador de série: 40 ferramentas

  • Opcional: 60 / 80 / 120 / 160 ferramentas

  • Porta-ferramentas: ISO BT40

  • Diâmetro máximo da ferramenta: Ø95 mm

  • Diâmetro máximo da ferramenta sem ferramentas adjacentes: Ø150 mm

  • Comprimento máximo da ferramenta: 420 mm

  • Tempo de corte a corte: 2,7 s com ferramentas <6 kg; 3,2 s com ferramentas de 6–12 kg

• Líquido de arrefecimento

  • Depósito de líquido de arrefecimento: 500 L

  • Refrigeração por imersão de série

  • Unidade de arrefecimento do fuso incluída na especificação de série

• Remoção de aparas

  • De série: transportadores em espiral em ambos os lados da mesa

• Precisão

  • Precisão de posicionamento bidirecional nos eixos X/Y/Z: 0,012 mm

  • Repetibilidade bidirecional em X/Y/Z: 0,008 mm

• Elétrica / pneumática

  • Tensão (conforme destino): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frequência: 50/60 Hz

  • Pressão do ar: 0,5–0,9 MPa

  • Consumo de ar padrão: 200 L/min

Equipamento adicional

• Opções de refrigeração através do fuso (CTS): 0,8 MPa, 1,5 MPa, alta pressão 6,9 MPa

• Opções de manuseamento de limalhas: transportador de limalhas com descarga lateral, transportador de limalhas com descarga traseira

• Filtragem: vários sistemas de filtragem de líquido de arrefecimento/limalhas
