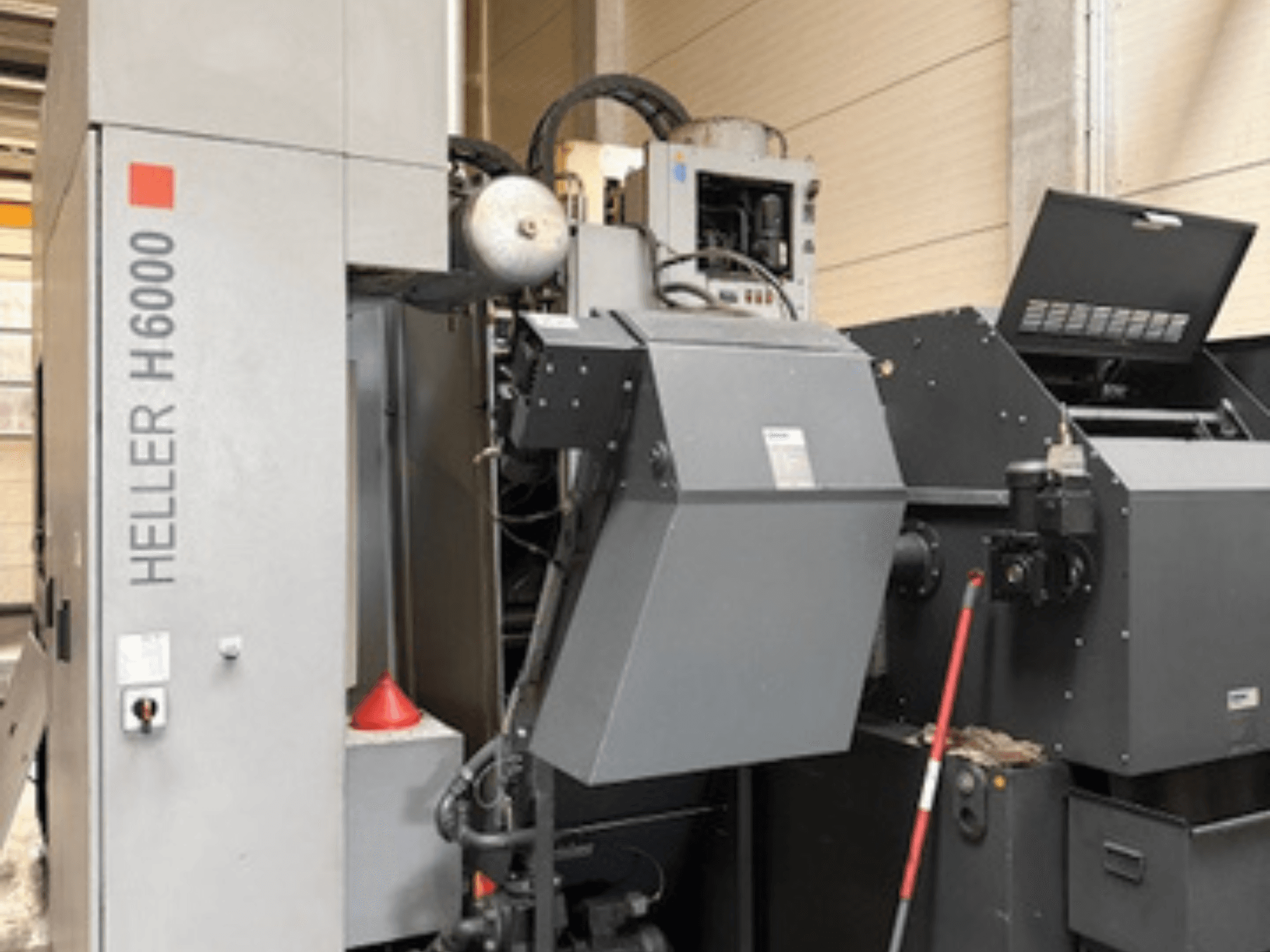

HELLER - H6000DE-MIL-HEL-2011-00005

- Horas de funcionamento (Betriebsstunden): 77 128 h

- Tempo de funcionamento efetivo (Nutzlaufzeit): 57 997 h

- Unidade de controlo: SIEMENS 840D solution line

- Curso do eixo X: 1 000 mm

- Curso do eixo Y: 1 000 mm

- Curso do eixo Z: 1 000 mm

- Velocidade de deslocamento rápido: 50 000 mm/min

- Velocidade de avanço: 1 - 50 000 mm/min

- Aceleração: 5 m/s²

- Massa máxima admissível de fixação: 1 000 kg (1 400 kg)

- Tempo de troca de palete: 13 s

- Trocador de paletes: 2 ranhuras para paletes

- Dimensões da palete: 630 x 630 mm (2 unidades na máquina de base + 1 palete adicional)

- Diâmetro da peça: 900 mm (1 290 mm)

- Altura da peça: 1 200 mm

- Unidade de trabalho: PC 100 PowerCutting

- Gama de velocidades: 8 000 rpm

- Potência máxima de acionamento (S6-40%): 43 kW

- Binário máximo (S6-40%): 822 Nm

- Mesa da peça: Mesa rotativa NC, indexação de 360 000 x 0,001°

- Estação de montagem da peça: Palete rotativa manualmente 4 x 90°

- Fixação da peça: mecânica (inclui interface de 5 posições, pressão hidráulica de 60 bar)

- Cônico da ferramenta: HSK 100 A (DIN 69 893)

- Carregador de ferramentas: carregador de corrente com 50 ranhuras

- Diâmetro máximo da ferramenta (com todos os compartimentos ocupados): 112 mm

- Diâmetro máximo da ferramenta (com compartimentos livres adjacentes): 280 mm

- Comprimento máximo da ferramenta: 600 mm

- Tempo mínimo entre cavacos (t2,3 de acordo com a norma VDI 2852): 4,2 s

- Gestão do líquido de arrefecimento e das limalhas: transportador de limalhas com correia raspadora KNOLL para usinagem a húmido, sistema de limpeza do líquido de arrefecimento com filtro de fita de papel KNOLL KF 400 (alimentação interna de líquido de arrefecimento a 70 bar / IKZ), lavagem da área de trabalho, bandeja de recolha de gotejamentos, dispositivo de sopro da janela

- Monitorização de ferramentas e acessórios: controlo rápido de quebra de broca, dispositivo de limpeza da haste da ferramenta com carregador em cadeia, monitorização de ferramentas integrada no processo + monitorização de proteção contra colisões, unidade de volante portátil (Bedienhandgerät) com interface

- Parâmetros elétricos: 400 V, 50 Hz, corrente nominal 87 A
