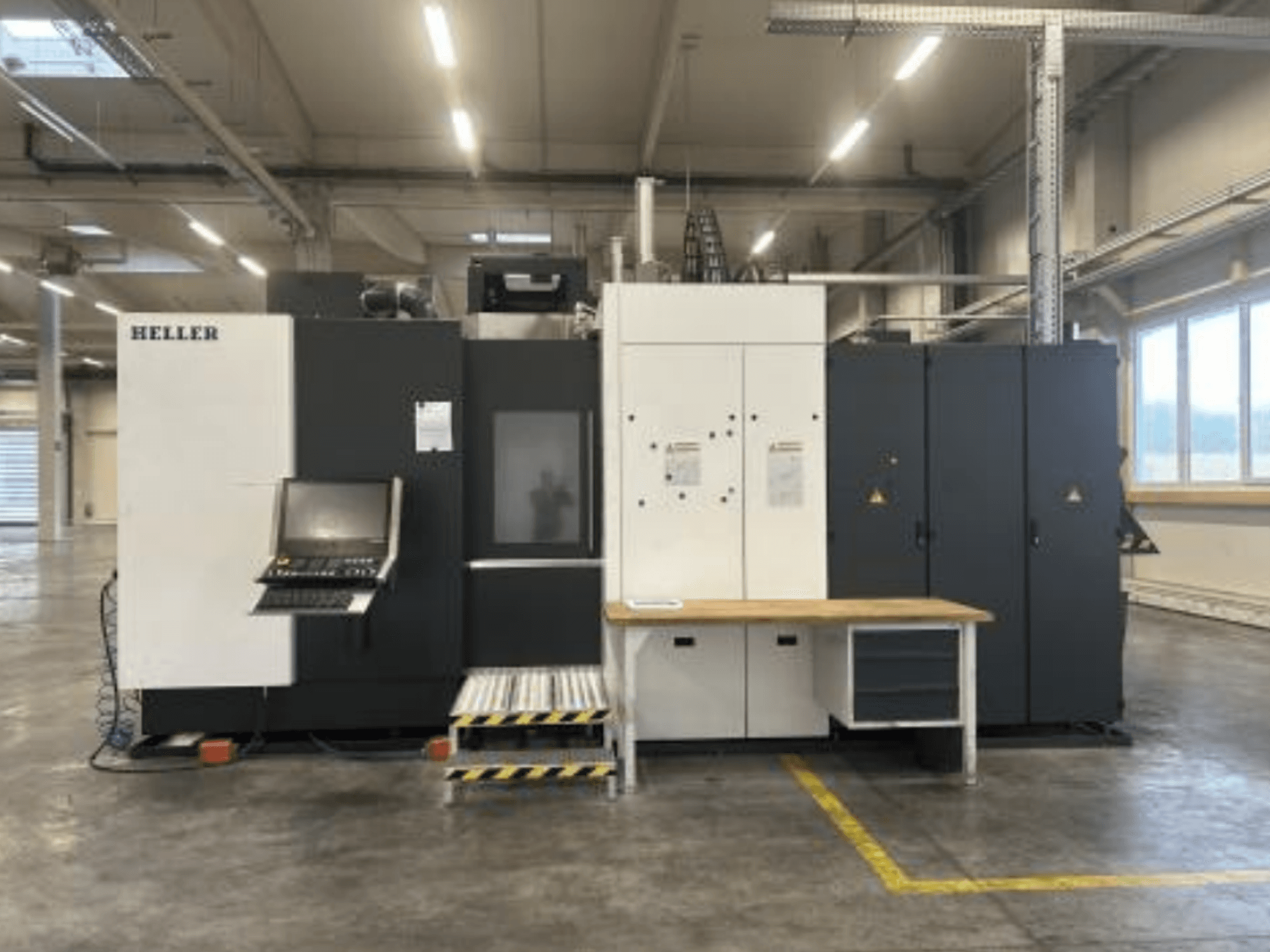

Este centro de maquinagem horizontal HELLER H5000 de 4 eixos foi fabricado em 2021. Apresenta uma amplitude de trabalho de 800 mm em todos os eixos e um diâmetro máximo da peça de 900 mm. A máquina inclui um encaixe de ferramenta HSK-A 100 e um carregador de ferramentas com capacidade para 100 posições. Se procura capacidades de maquinagem de alta qualidade, considere a máquina HELLER H5000 que temos à venda. Contacte-nos para obter mais informações.
Visão Geral
- marca: HELLER
- ano: 2021
- MODELO: H5000
- horas de produção: 15000
- tipo de aplicação: Fresagem
- Localização: Áustria
- tipo de máquina: Centro de maquinação horizontal
- marca da unidade de controlo: SIEMENS
Informação Técnica - HELLER H5000
Unidade de Controlo
- Marca do controlo: SIEMENS
- Modelo do controlo: SINUMERIK 840D sl
Movimento
- Número de eixos: 4
- Percurso do eixo X: 800 mm
- Percurso do eixo Y: 800 mm
- Percurso do eixo Z: 800 mm
Especificação Técnica
- Velocidade do fuso: 10000 RPM
- Tamanho do cone: HSK 100
- Estações de ferramentas: 100
Informações adicionais
- Número de máquinas: 2 unidades
- Unidade de controlo: linha de soluções Siemens SINUMERIK 840D com painel de controlo principal multitoque de 24" e interface de operação HELLER
- Âmbito de trabalho (eixos X/Y/Z): 800 / 800 / 800 mm
- Pacote de acionamentos: Pacote POWER (acionamento de série nos eixos X/Y/Z)
- Deslocamento rápido (eixos X/Y/Z): 50 m/min
- Aceleração (eixos X/Y/Z): 5 m/s²
- Força de avanço nos eixos X e Y (ED S3 -40%): 15 000 N
- Força de avanço no eixo Z (ED S3 -40%): 20 000 N
- Servomotores dos eixos de avanço: Codificadores incrementais
- Tolerância de posicionamento dos eixos lineares (Tp): 0,005 mm
- Unidade de trabalho: Unidade de corte PC 100 i Power (10 000 rpm, 45 kW, 360 Nm)
- Cônico da ferramenta: HSK-A 100 de acordo com a norma DIN 69 893
- Magazine de ferramentas: 100 ranhuras, tipo corrente (HSK-A 100) com terminal de operação confortável na estação de configuração de ferramentas
- Controlo de quebra de ferramentas: Controlo rápido de quebra de brocas
- Monitorização de colisões: Sistema de monitorização para minimização de danos
- Mesa rotativa NC (eixo B): indexação de 360 000 x 0,001 graus, 25 rpm, precisão de 8 segundos de arco, momento tangencial máximo de 12 000 Nm, momento de inclinação máximo de 18 000 Nm
- Transformação de plano: CICLO 800
- Estação de montagem da peça: Rotação manual de 4 x 90 graus
- Interface de fixação da peça: interface de 5 vias, pressão hidráulica de 200 bar, tecnologia proporcional
- Paletes: 2 paletes especiais na máquina básica (desenho HELLER AP.205705) com padrão de furos DIN
- Dimensões da palete: 630 x 630 mm
- Diâmetro máximo da peça: 900 mm
- Altura máxima da peça: 1 000 mm
- Carga máxima de fixação (palete 1): 1 000 kg (monofacial) / 1 400 kg (bifacial)
- Tempo de troca de palete: 13 s (sem fixação hidráulica) / 13,5 s (com fixação hidráulica)
- Transporte de líquido de arrefecimento e aparas: Transportador de correia raspadora para usinagem a húmido
- Sistemas de arrefecimento: Unidade de arrefecimento de água-ar de precisão (compressor) para acionamentos diretos dos eixos A e B, do fuso e do armário de controlo; Unidade de controlo da temperatura do líquido de arrefecimento
- Extração de névoa: Sistema de extração de emulsão
- Ligação elétrica: 3~ 400 V / 50 Hz, corrente nominal 65 A, capacidade de curto-circuito 9 kA
- Potência total ligada: aprox. 37 kVA (máquina) + aprox. 14 kVA (unidade de refrigeração VRF)
- Pressão de alimentação de ar comprimido: 5 - 6 bar
- Temperatura ambiente admissível: 10 - 45 °C
- Material processado: alumínio (exclusivamente)
- Horas de funcionamento: aprox. 12 000–15 000 horas (a confirmar)
- Estado operacional: Atualmente instalada/no local e ligada
Equipamento opcional da máquina:
- Suporte especial: cabeças multifuso (desenho HELLER 00.882914 MAGNA)
- Medição de ferramentas: Sonda de contacto por rádio RENISHAW RMP 60 com recetor e ciclos de medição HELLER
- Unidade de filtragem de líquido de arrefecimento: Filtro rotativo a vácuo KNOLL VRF 250 com alimentação interna de líquido de arrefecimento de alta pressão (IKZ) a 50 bar, lavagem da área de trabalho e capacidade do depósito de 1 200 L
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
** O âmbito de fornecimento padrão inclui apenas a máquina base. Os acessórios e os equipamentos periféricos só são expressamente confirmados durante o processo de compra, através de acordos vinculativos.
