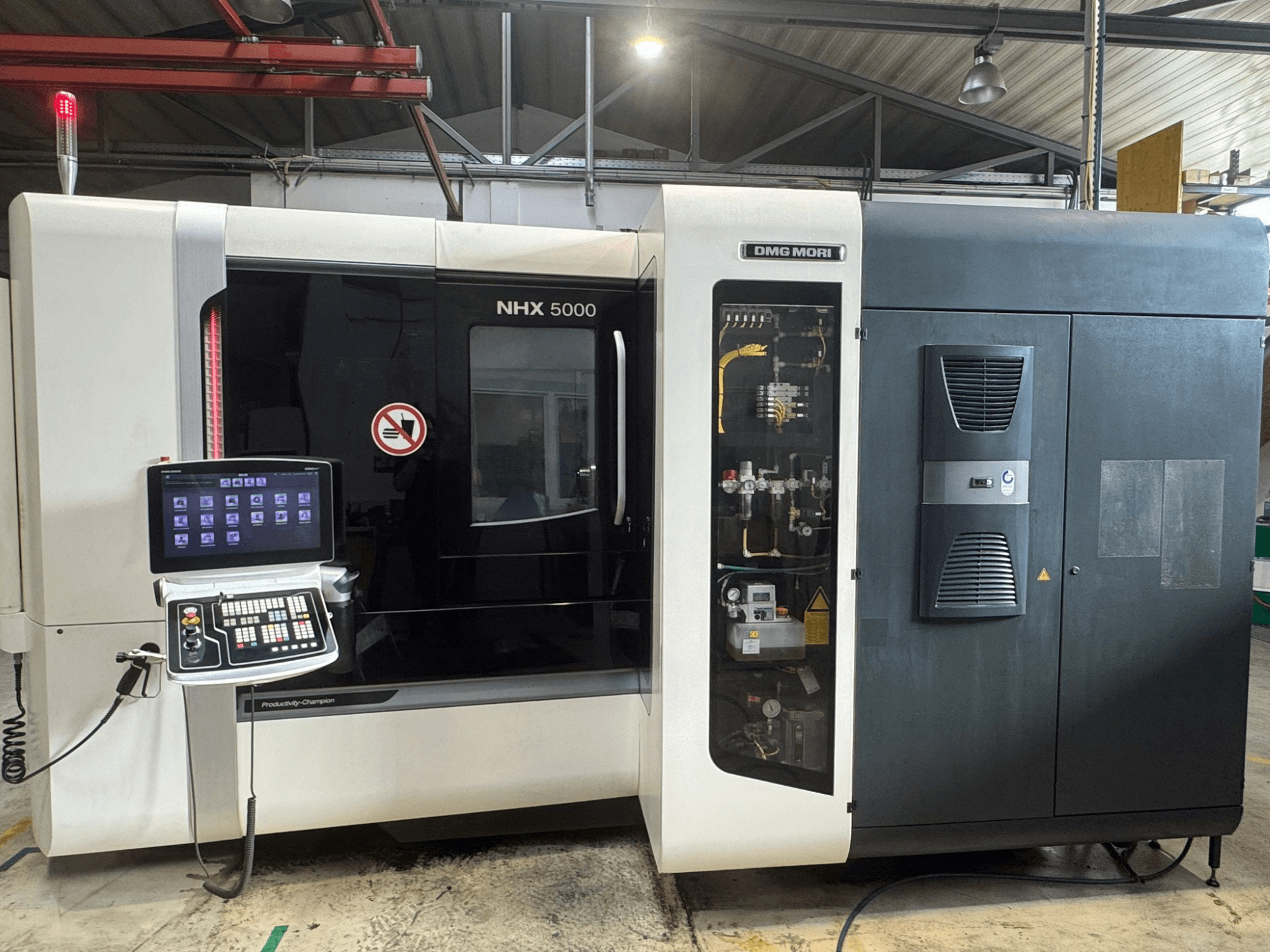

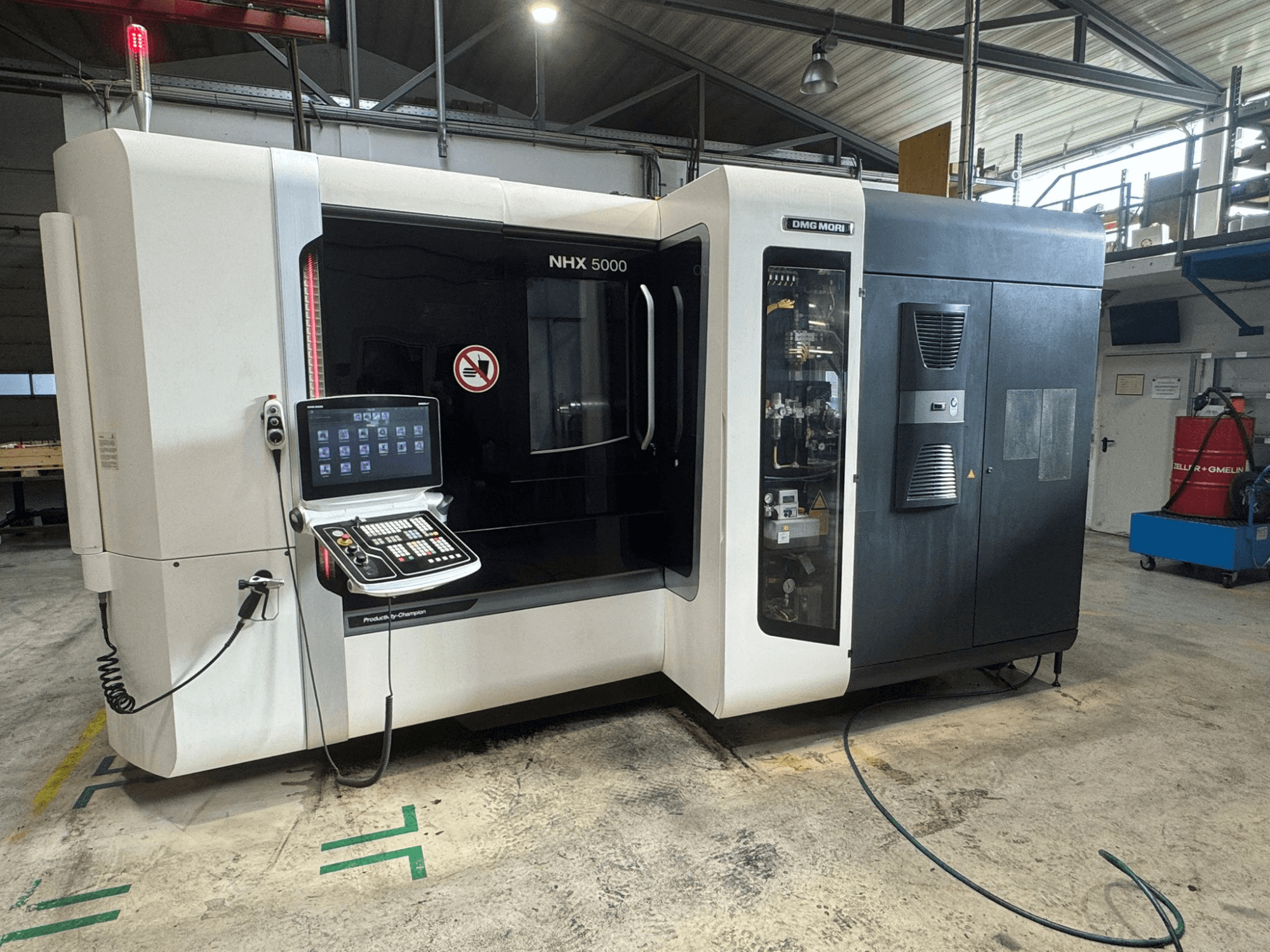

DMG MORI - NHX 5000AT-MIL-DMG-2017-00001

• Binário do mandril: 111 Nm (contínuo 85 Nm)

• Suporte da ferramenta: BT40

• Capacidade da ferramenta: 40 ferramentas (carregador opcional 60 ferramentas)

• Deslocação rápida (X/Y/Z): 60 m/min

• Aceleração (X/Y/Z): 1G

• Tamanho da palete: 500 x 500 mm

• Número de paletes: 2

• Trocador de paletes rotativo automático: 2 estações

• Eixo B da mesa NC: acionamento direto, indexação 0,001°, velocidade máxima 100 rpm

• Carga máxima da palete: standard 500 kg (opcional 700 kg)

• Sistema de medição direta da posição; escala linear standard

• Sistema de controlo: CELOS Siemens 840D sl com ecrã ERGOline multi-touch de 21,5

• Volante eletrónico: Siemens

• Refrigeração através da preparação do fuso até 70 bar

• Apalpador Renishaw OMP60

• Sistema de deteção de quebra de ferramentas

• Sinalizador de estado da máquina

• Unidade de arrefecimento do fuso com água e glicol

• Ciclo de afinação da aplicação (ATC)

• Base da máquina: Suporte de 3 pontos

• Ligação eléctrica: L1 L2 L3 N PE

• Carga ligada: 46 kVA

• Corrente máxima de entrada: 67 A

• Proteção por fusível: 125 A

• Corrente de curto-circuito: 1,25 kA

• Tensão máxima de alimentação: 4,0 kV

• Tensão de alimentação: 400 V ±10 %

• Frequência: 50 Hz

• Tensão de controlo: AC 230 V / DC 24 V

• Tempo de funcionamento: 27.715 h

• Horas do fuso: 15,208 h

Equipamento adicional

• Knoll KF110/700

• Monitor de fluxo Knoll

• Sistema de refrigeração de alta pressão

• 2x torres de fixação (250 x 250 x 650 mm) TRIAG incl. acessórios

• 95x porta-ferramentas HSK63 (vários dispositivos de fixação)
