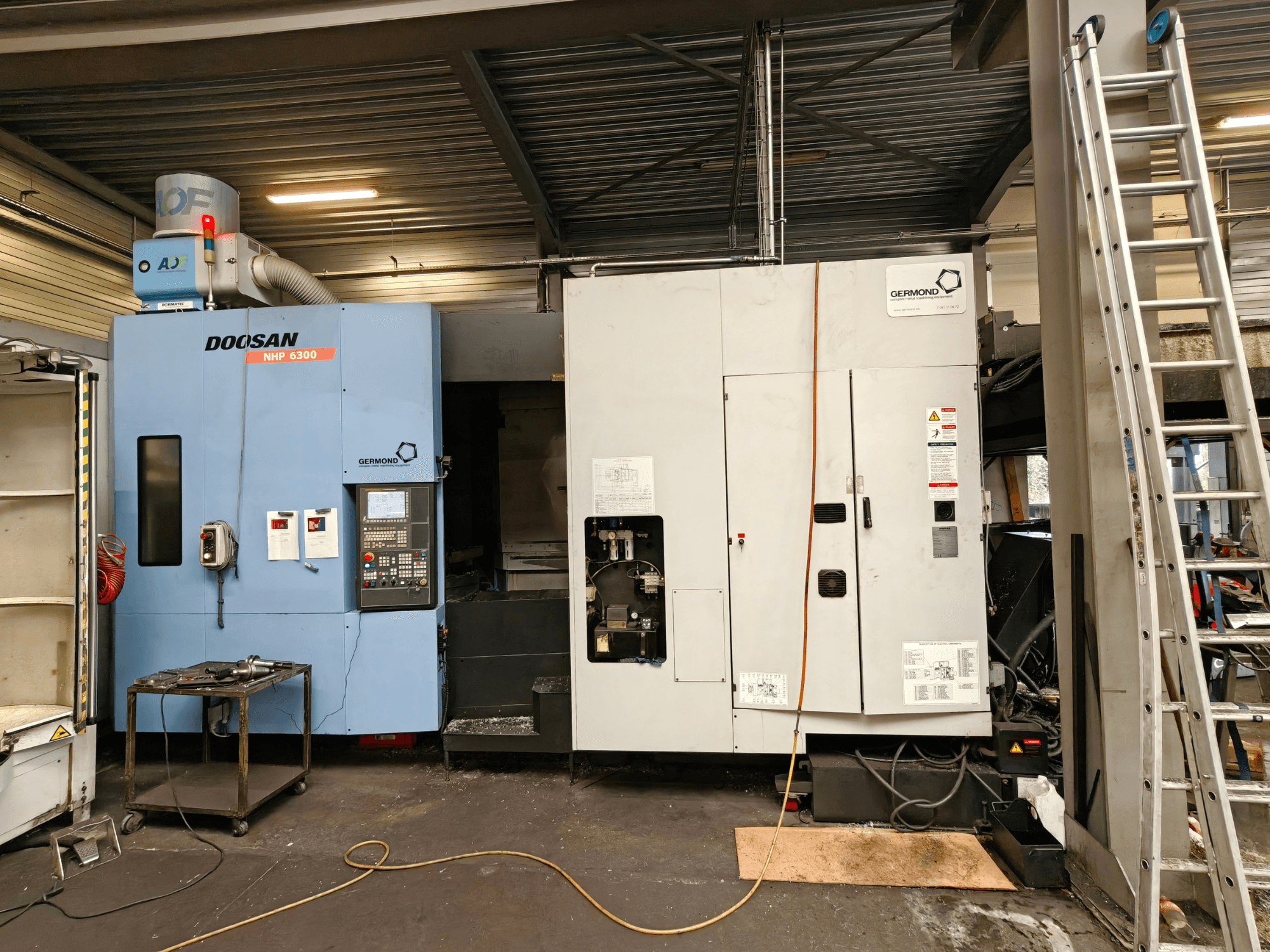

DOOSAN - NHP6300BE-MIL-DOO-2014-00001

• Distância entre o topo da palete e o centro do fuso: 100–1 100 mm

• Distância entre o centro do palete e a ponta do fuso: 75–975 mm

• Palete

  • Tipo: Indexação (rotativa)

  • Ângulo de indexação: 1°

  • Dimensões: 630 × 630 mm

  • Carga máxima: 1 500 kg

  • Padrão de montagem: 24 × M16 × P2,0 {5–18H8}

  • Dimensões máximas da peça (Ø × H): Ø1 050 × 1 350 mm

• Fuso

  • Velocidade: 10 000 rpm (opções: 6 000 / 15 000 rpm)

  • Cônico: ISO 50 (cônico 7/24)

  • Binário máximo: 489 Nm (opções: 599,8 / 350 Nm)

• Velocidades de avanço

  • Deslocação rápida (X/Y/Z): 60 / 60 / 60 m/min

  • Avanço máximo de corte: 30 000 mm/min

• Trocador automático de paletes (APC)

  • Número de paletes: 2

  • Tipo: shuttle rotativo

  • Tempo de troca: 12 s

  • Acionamento: servomotor

• Trocador automático de ferramentas (ATC)

  • Interface da ferramenta: BT / CT / DIN (HSK opcional)

  • Tipo de magazine: Corrente

  • Capacidade padrão: 40 ferramentas (opções: 60 / 90 / 120 / 150)

  • Capacidade do carregador matricial: 196 / 256 / 316 / 376 ferramentas

  • Diâmetro máximo da ferramenta: Ø130 mm (Ø125 mm por nota)

  • Diâmetro máximo da ferramenta com compartimentos adjacentes vazios: Ø320 mm

  • Comprimento máximo da ferramenta: 630 mm (HSK: 700 mm)

  • Tempo de troca de ferramenta para ferramenta: 2,0 / 3,5 s

  • Tempo de troca de cavaco para cavaco: 5,0 / 6,5 s

• Potência do motor e serviços

  • Motor do fuso: 25 / 30 kW (opções: 22 / 30, 50 / 55 kW)

  • Alimentação de ar comprimido: 0,54 MPa

• Capacidades dos tanques

  • Líquido de arrefecimento: 925 l

  • Lubrificação: 7,2 l

Equipamento adicional

• Sistema de automação Fastems
