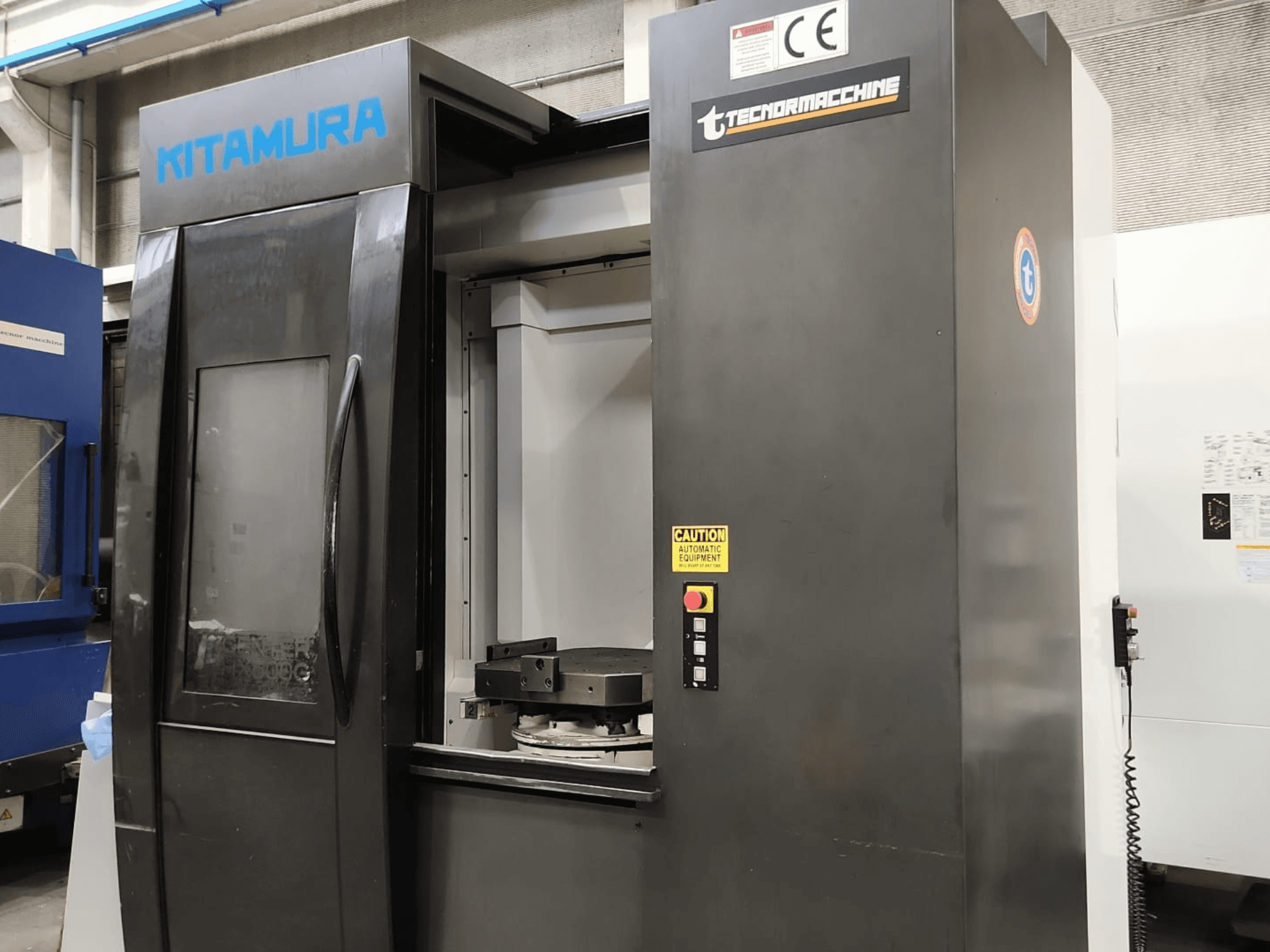

Esta Kitamura Mycenter HX500iG de 4 eixos foi fabricada em 2015. Apresenta um diâmetro máximo da peça de 800 mm e uma altura máxima da peça de 1 100 mm. A máquina inclui uma palete robusta com dimensões de 500 x 500 mm e uma carga máxima na mesa de 800 kg. Se procura capacidades de maquinagem de alta qualidade, considere o centro de maquinagem horizontal Kitamura Mycenter HX500iG que temos à venda. Contacte-nos para obter mais informações.
Visão Geral
- marca: Kitamura
- ano: 2015
- MODELO: Mycenter HX500iG
- tipo de aplicação: Fresagem
- Localização: Itália
- tipo de máquina: Centro de maquinação horizontal
Informação Técnica - Kitamura Mycenter HX500iG
Dimensões
- Altura da máquina: 1178 mm
- Comprimento da máquina: 4957 mm
- Peso da máquina: 16100 kg
- Largura da máquina: 3585 mm
- Carga da mesa: 800 kg
Movimento
- Número de eixos: 4
- Percurso do eixo X: 870 mm
- Percurso do eixo Y: 800 mm
- Percurso do eixo Z: 930 mm
Especificação Técnica
- Peso máximo da ferramenta: 10 kg
- Potência do fuso: 22 kW
- Velocidade do fuso: 20000 RPM
- Tamanho do cone: BT 40
Informações adicionais
Controlador CNC: Arumatik-Mi
Dimensões da palete: 500 x 500 mm (19,7" x 19,7")
Número de paletes: 2
Tempo de troca de palete: 8,8 s
Diâmetro máximo da peça: Ø 800 mm (Ø 31,5")
Altura máxima da peça: 1 100 mm (43,3")
Curso do eixo B: 0–360° (4.º eixo completo, acionado por motor DD)
Avanço rápido do eixo B: 43 200 graus/min (120 rpm)
Distância entre a superfície da mesa e o centro do fuso: 50–850 mm (2,0"–33,5")
Distância entre o centro da mesa e a ponta do fuso: 140–1 070 mm (5,5"–42,1")
Método de acionamento: Acionamento por engrenagens, 4 etapas
Binário máximo do fuso: 266,4 N·m (196,5 ft-lbs)
Motor do fuso: 22 kW (30 HP CA / 15 min) / 15 kW (20 HP CA / contínuo)
Velocidade de avanço rápido (X/Y/Z): 60 m/min (2 362 ipm)
Velocidade de avanço de corte (X/Y/Z): 60 m/min (2 362 ipm)
Capacidade de armazenamento de ferramentas: 50 ferramentas (compartimento fixo, bidirecional aleatório)
Tipo de porta-ferramentas: CT(BT) 40 / HSK-A63 opcional
Diâmetro máximo da ferramenta: Ø 95 mm (3,7") / Ø 170 mm (6,7") com compartimento adjacente vazio
Comprimento máximo da ferramenta: 600 mm (23,6")
Tempo de troca de ferramenta para ferramenta: 1,3 s
Tempo de troca de cavaco para cavaco: 3,8 s no mínimo
Escalas lineares: Feedback ótico de alta resolução nos eixos X/Y/Z
Escala rotativa: Feedback direto de codificador rotativo de alta resolução (0,02 s) no eixo B
Controlo de deslocamento térmico: sistema de controlo avançado e inteligente
Volume do depósito de líquido de arrefecimento: 700 litros
Requisitos de alimentação: 55 kVA, 200 V CA, trifásica
Requisitos de ar: 0,5 MPa, 410 L/min (90 psi, 14 cfm)
Equipamento adicional
Refrigeração através do fuso: Sistema interno de refrigeração de alta pressão a 20 bar (RCM 20 bar)
Transportador de aparas: Tipo raspador / de dois andares
Sensor de ferramenta na área de trabalho: Transmissor de presença de ferramenta Renishaw/laser no interior da área de trabalho
