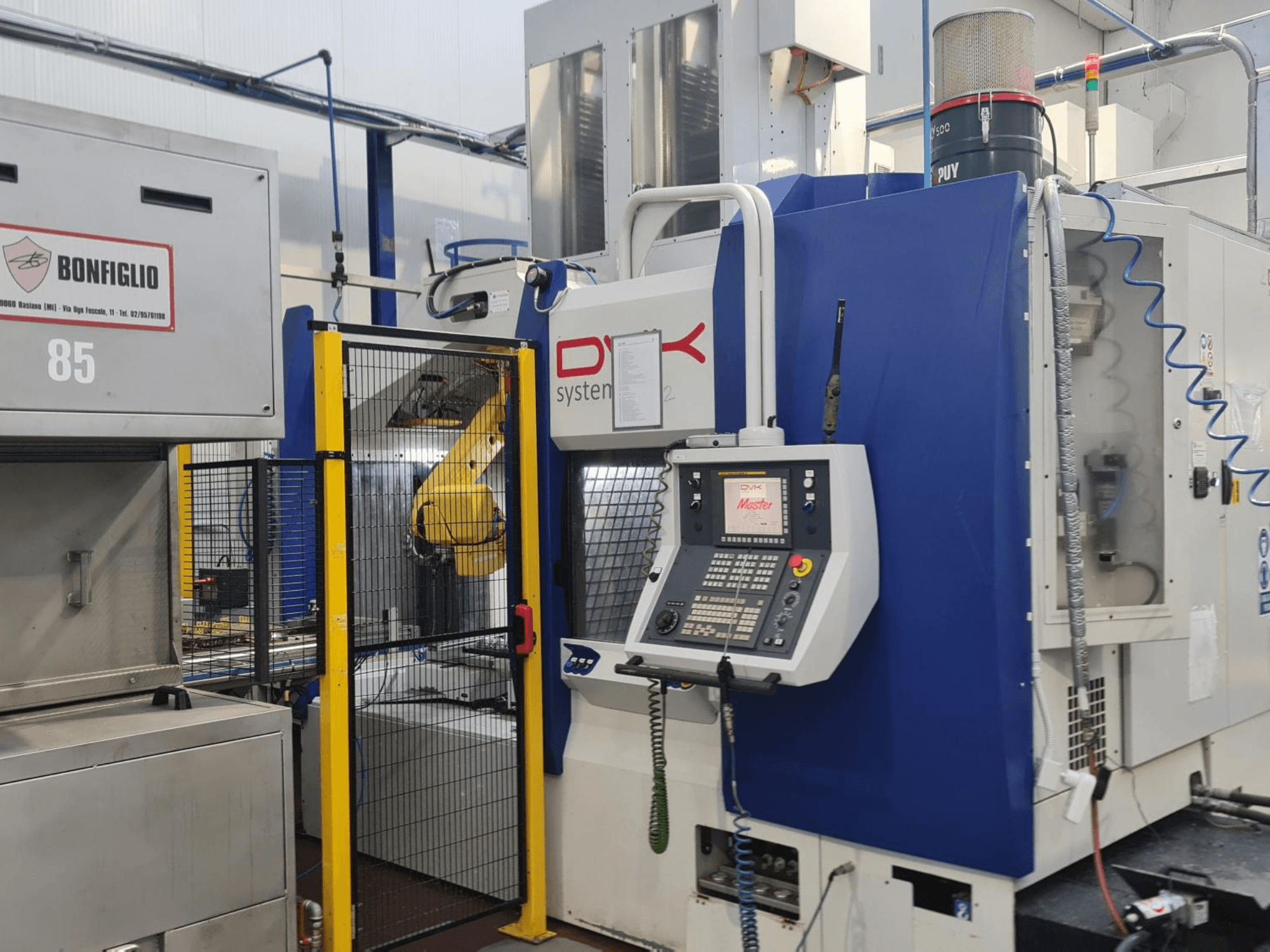

DVK - System Master IT-MIL-OTH-2020-00001

• Controlo CNC: CNC FANUC com painel de operação a cores de 10,4", PLC, conectividade Ethernet e software dedicado à máquina

• Certificação CE

• Área de trabalho:

  • Eixos do torno de fixação birrotacional: Eixo A contínuo a 360°, Eixo B contínuo a 360°

• Fuso:

  • Tipo: eletro-fuso OMLAT

  • Binário: 80 Nm

  • Interface da ferramenta: HSK-A63

• Almoxarifado de ferramentas/ATC:

  • Trocador automático de ferramentas

  • Diâmetro máximo da ferramenta: 70 mm (150 mm com compartimentos adjacentes livres)

  • Seleção aleatória de ferramentas

• Sistema de fixação:

  • Morsa hidráulica birotativa autocentrante

  • Curso das mandíbulas: 50 mm

  • Força de fixação: 5 000–30 000 N

• Arrefecimento, lubrificação e serviços:

  • Fuso arrefecido a líquido

  • Lubrificação automática centralizada com massa lubrificante

  • Sistema pneumático

  • Sistema hidráulico

  • Permutador de calor ar-água

  • Sistema de pressurização da máquina

• Dados da máquina:

  • Potência instalada: 55 kW

  • Tensão de alimentação: 400 V / 50 Hz

Equipamento adicional

• Automação por robô:

  • Robô antropomórfico FANUC M20iA/20M, 6 eixos, carga útil de 20 kg

  • Pinça de duas garras Schunk PGN125

• Sistema de paletes:

  • Dois armazéns verticais de paletes

  • Dimensões do palete: 480 × 300 mm

  • 54 posições de palete por magazine (de série)

• Limas/líquido de arrefecimento e extração:

  • Fluido de arrefecimento interno através do fuso

  • Filtro de cartucho de 60 µm

  • Filtro autolimpante MAHLE de 60 µm

  • Sistema de lavagem da área de trabalho do tipo «chuva»

  • Transportador de aparas com corrente de arrasto e filtro rotativo

  • Refrigerador de líquido de arrefecimento

  • Sistema de extração de névoa de óleo

• Medição, monitorização e precisão:

  • Sonda de rádio 3D Marposs

  • Pré-ajustador de ferramentas a laser

  • Compensação térmica nos eixos X, Y e Z

  • Escalas óticas nos eixos X, Y e Z

  • Monitorização da vida útil das ferramentas

  • Sistema de coordenadas de trabalho alargado (48 desvios adicionais)

  • Sistema de visão artificial com 2 câmaras

• Melhoria da fixação:

  • Fixação hidráulica com controlo de pressão

• Equipamento auxiliar incluído:

  • Máquina de lavagem de peças industriais Bonfiglio MROTOS 8555 4 E LRSA, com robô integrado

  • Sistema de marcação por pontilhamento Automator ADP5090 com controlador AC500, integrado ao robô:

    • Área de marcação: 50 × 90 mm

    • Cabeça de marcação pneumática

    • Conectividade: Ethernet / USB / RS232 / RS485

    • Controlador AC500 com ecrã tátil

    • Velocidade de marcação até 10 caracteres/segundo

• Informações adicionais sobre a máquina:

  • A máquina foi recentemente submetida a uma revisão completa pelo fabricante.

  • O fuso também foi incluído na recente manutenção efetuada pelo fabricante.

  • A máquina sempre foi utilizada para a maquinação de alumínio.

  • A máquina não se encontra atualmente em produção devido a uma alteração no tipo de peças fabricadas.
