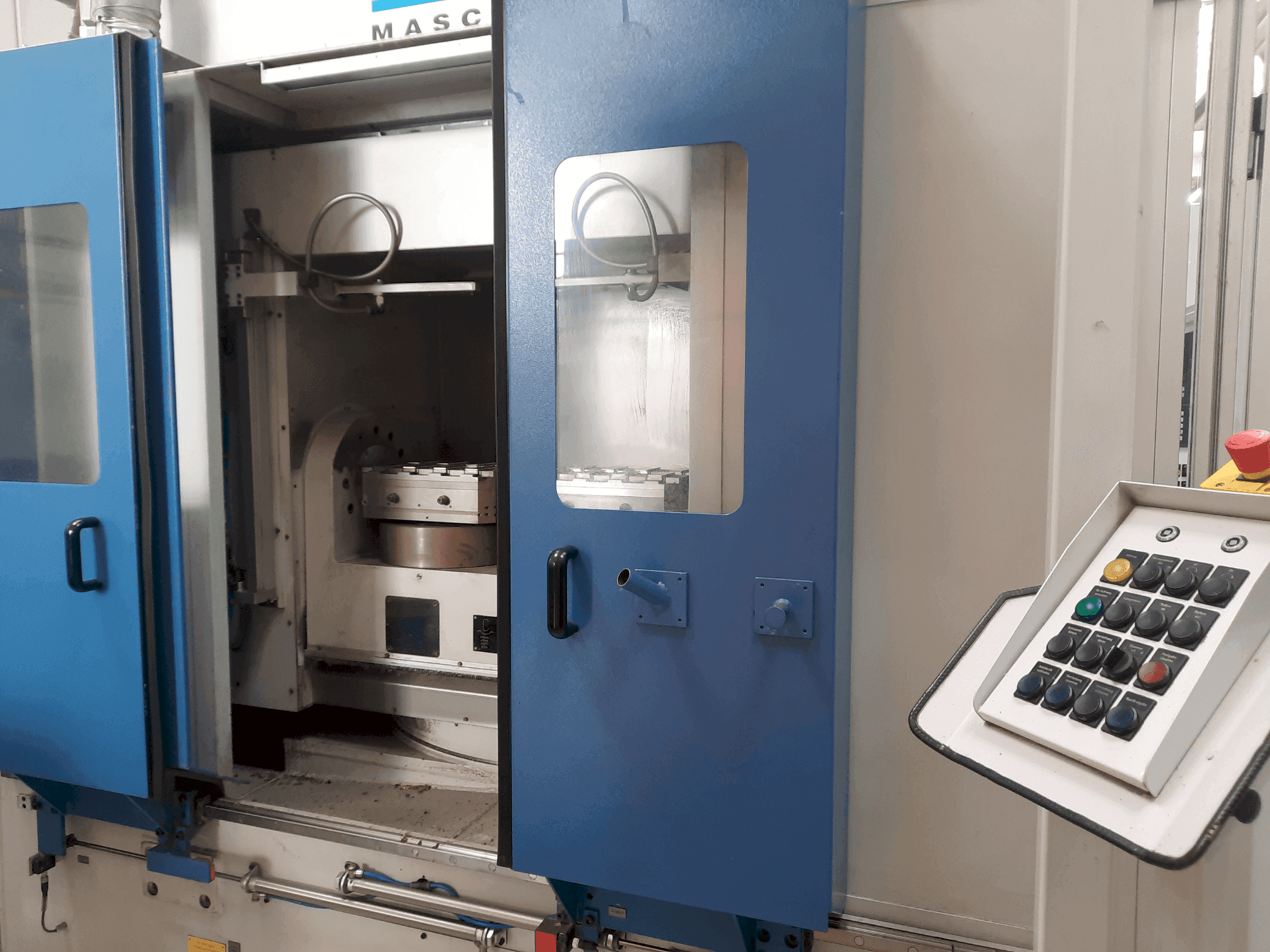

SCHMID - SE 371DE-MIL-SCH-2019-00001

Equipamento adicional

• Mesa de vaivém
• 2x Unidade giratória NC
• Transportador de aparas Knoll 600K-1/II 2019
• Sistema de filtragem
• Sistema de arrefecimento Lahntechnik KOF1803-100 2020
• Unidade hidráulica
• Armários de distribuição e controlo
• Eixos de rotação da mesa rotativa NC/ fixação hidráulica: 360 x n° graus
• Diâmetro da mesa rotativa: 284 mm,

Benefícios da máquina

Benefícios qualitativos da máquina

• Sistema de inversor digital
• Espaço necessário incl. Funcionamento: aprox. 3,5 x 5 m2
• A máquina funcionou a seco / sem líquido de refrigeração. A máquina tem uma interface profibus. Estão atualmente instalados mandris schmid especiais. Peça específica, hidráulica.

Benefícios técnicos da máquina

• Gama de rotação: -22/+95°
• Zona de deslocação x - y - z : 715 - 400 - 500 mm
• Acionamento principal trifásico: 20/26 kw a s1 100% / s6 40% ed
• Dados-chave de desempenho do fuso de trabalho kw / s1 / s6 : 0. 5/0. 7 10/14 20/26 20/26
• Velocidades do fuso aprox. 1/min : 50 1. 000 1. 850 10. 000
• Binário aprox. Nm s1/s6 : 100/135 100/135 100/135 24/31
• Aceleração x - y - z : 4-6-9 m/seg2
• Tempo de troca de ferramenta: aprox. 2,5 seg.
• Gama de rotação horizontal nc/hydr. Fixação: - 22° / + 95° graus
• Distância entre o centro dos eixos rotativos / mandril: 430 mm

Informações adicionais

Máquina ainda em funcionamento
