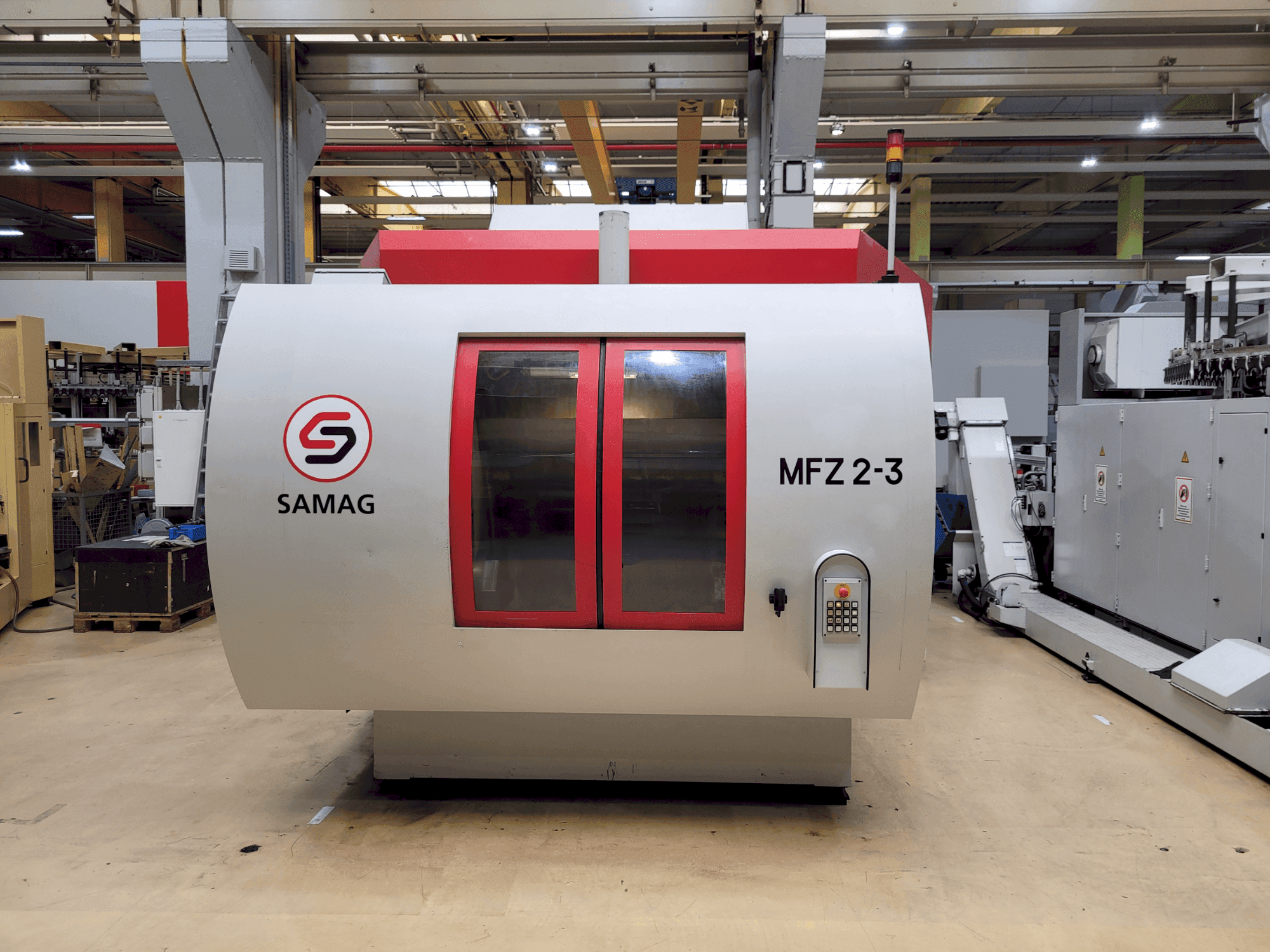

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Espaço de instalação necessário (comprimento x largura): aprox. 5950 mm x 6700 mm
  • - Peso (kg) incluindo sistema de refrigeração e transportador de aparas: aprox. 25000 kg
  • - Tensão de funcionamento: 400 v 3 n~ 50 hz
  • - Tensão de controlo/válvula: 24 v dc
  • - Potência da máquina: aprox. 82 kva
  • - Fusível de reserva antes do interrutor principal: 3 x 160 a
  • - Secção transversal do conetor: 70 mm²

Informações adicionais

• - Sistema de fixação de ferramentas Ott Binário (S1/S6): 63/83 Nm Velocidade nominal: 4200 rpm Diâmetro do rolamento do fuso: 70 mm Lubrificação do fuso: Lubrificação vitalícia com massa 1 Suporte giratório horizontal de 180° (eixo W) Diâmetro da placa frontal (acionamento NC/rolamento contrário): 500/345 mm Binário tangencial admissível: 15000 Nm Precisão de posicionamento: ±3 segundos angulares Tempo de rotação (0°/180°): Aprox. 6 s Número de eixos horizontais de apoio da peça de trabalho a 360 Posicionamento através de engrenagem de face: 120 x 3° Precisão de posicionamento (120 x 3°): ±3 segundos de arco Carga máx. Carga de transporte por eixo A: Aprox. 600 kg Binário tangencial admissível: 5000 Nm Área de trabalho (círculo de interferência x comprimento): Ø700 x 940 (1036) mm Aproximação de posições intermédias fora do passo de 3°: Possível (controlo de posição NC) Precisão de posicionamento: ±25 segundos angulares Binário tangencial admissível: 1000 Nm Magazine de ferramentas: 90 posições de ferramentas (3 x 30) Diâmetro máx. Diâmetro da ferramenta com posições adjacentes livres: 160 mm Tempo de corte a corte (dentro de 1 cartucho): Aprox. 5,2 s Suportes Capacidade da unidade hidráulica: 160 l Pressão máx. Pressão de funcionamento: 160 bar Pressão máx. Caudal: 12 l/min Sistema pneumático: Ligação de ar comprimido necessária, consumo de ar necessário (curto prazo) 6 ± 0,5 bar Qualidade do ar de fábrica: Classe 545 de acordo com a norma DIN-ISO 8573-1 Sistema de refrigeração: Sistema de refrigeração Knoll com arrefecimento do líquido de refrigeração Capacidade do tanque de refrigeração: Max. 1400 l Lavagem separada da cama da máquina: 160 l/min a 2,6 bar Refrigeração externa da ferramenta e várias funções de lavagem: 120 l/min a 3,5 bar Arrefecimento interno da ferramenta através dos fusos: 40 l/min a 60 bar
