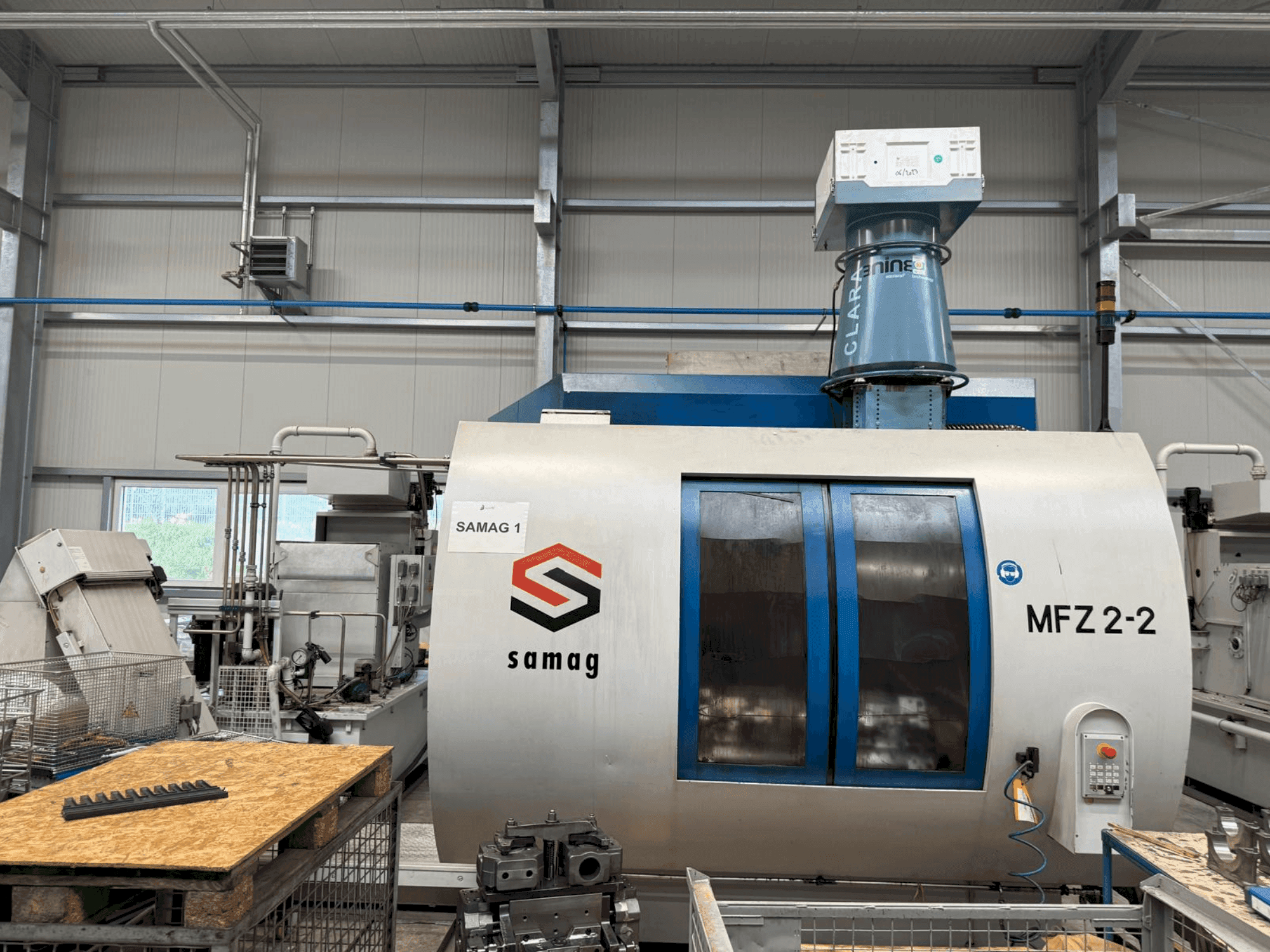

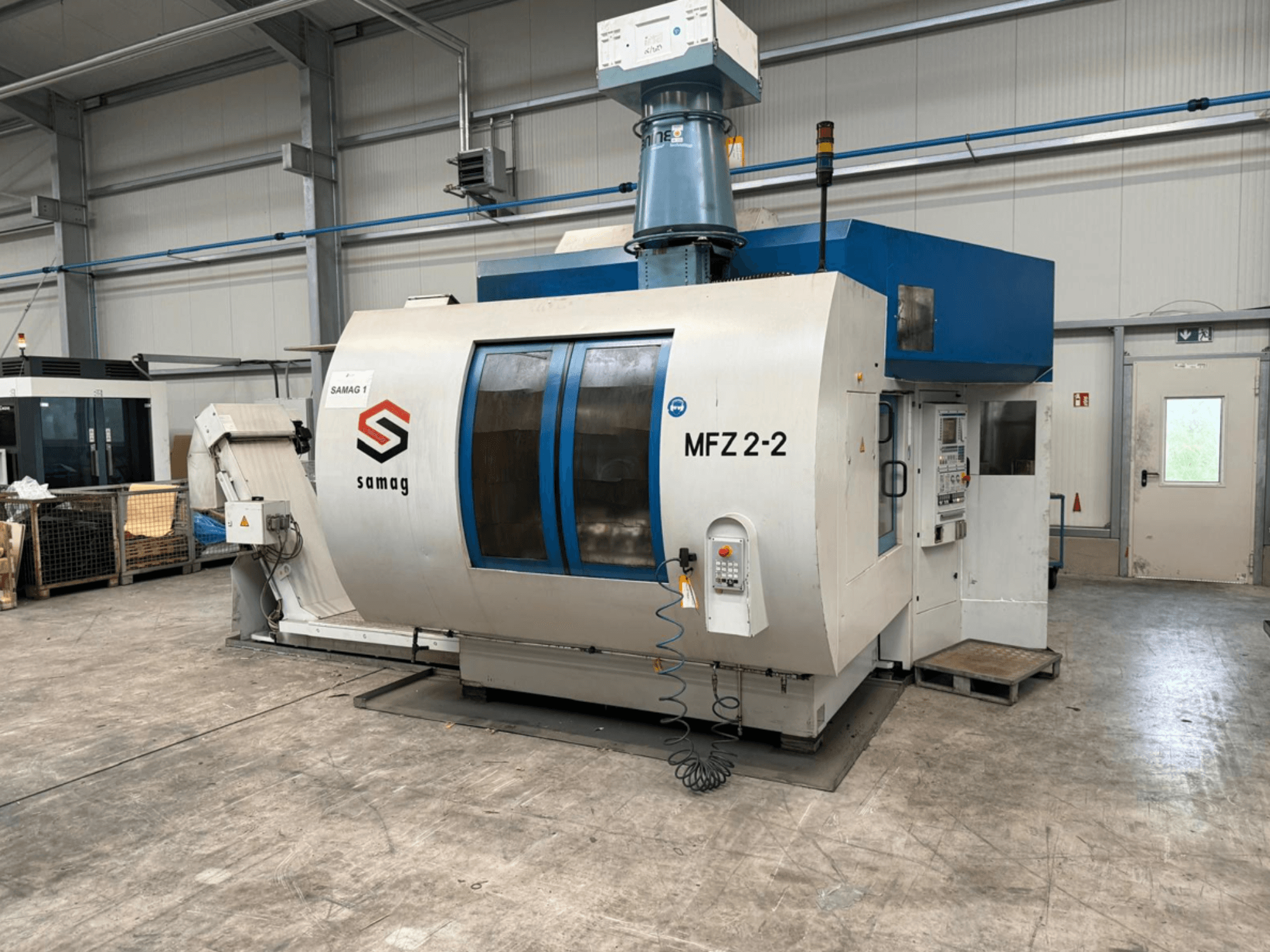

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Armazenamento de ferramentas

  • Tipo: Decágono

  • Número de locais de armazenamento: 100 (2x50)

  • Número de cassetes: 10

  • Localizações das cassetes: 10

  • Passo da cassete: 90 mm

  • Velocidade máxima do carregador de cassetes: 8,3 min

  • Tempo de atraso desde a velocidade máxima do carregador de cassetes até à paragem: 300 ms

  • Massa máxima de carga da ferramenta: 280 kg

  • Peso máximo da ferramenta/pinça de plástico: 6 kg

  • Peso máx. da ferramenta/pinça de aço: 8 kg

  • Diâmetro máx. da ferramenta com posições adjacentes livres: 160 mm

  • Eixo de rotação: 10x36

  • Tempo para mudar da cassete mais próxima (esquerda/direita): 1.5 s

  • Mudança de ferramenta no fuso, média chip-to-chip (VDI 2852), sem rotação da roda: 4.5 s

• Eixos e percursos de deslocação

  • Percursos de deslocação

    • Curso de trabalho do eixo Y (vertical): 500 mm

    • Curso total do eixo Y (vertical) incl. mudança de ferramenta: 775 mm

  • Aceleração do eixo X/Y: 0,6 xg / 0,8 xg

• Acionamento do fuso principal

  • Unidade do fuso: Fuso de alta frequência GMN HCS 220-16000/28

  • Espaçamento do fuso: 450 mm

  • Diâmetro da manga: 220 mm

  • Peso: 110 kg

  • Motor de acionamento: 1FE1 083-4WN11-1BA2

  • Binário (S1): 65 Nm

  • Binário (S2): 74 Nm

• Unidade de suporte da peça de trabalho

  • Unidade giratória do eixo W

    • Tempo de rotação de 180°: 4.5 s

    • Diâmetro da placa frontal/contra-rolamento: 500/345 mm

    • Velocidade de acionamento/contra-rolamento (máx.): 15/20 min

    • Momento de inércia da massa: 140 kgm²

    • Momento de inclinação admissível: 8.000 Nm

    • Momento tangencial admissível do acionamento/contra-rolamento: 10.000/5.000 Nm

    • Força de bloqueio da engrenagem Hirth a 100 bar/contra-rolamento: 190/175 kN

  • Suporte da peça de trabalho eixo A1/A2

    • Ângulo de corte: 3

    • Tempo de rotação 180°: 3.5 s

    • Diâmetro da placa frontal/contra-rolamento: 345 mm

    • Velocidade (máx.): 20 min

    • Momento de inércia da massa: 20 kgm

    • Momento de inclinação admissível: 3.000 Nm

    • Binário tangencial admissível acionamento/contra-rolamento: 5.000 Nm

• Tensão da linha: 400 V

• Frequência: 50 Hz

• Tensão de controlo: DC 24 V

Equipamento adicional

• Sistema de refrigeração do lubrificante (correia transportadora raspadora)

  • Dimensões (C x L x A): 2885 x 1095 x 1830 mm

  • Altura de descarga: 1020 mm

  • Ecrã de folga: 500 μm

  • Volume de enchimento: 100 l

  • Bomba de águas residuais: 380 l/min a 1,6 bar

• Unidade central de arrefecimento

  • Tipo: DK 160-V/SO

  • Capacidade de arrefecimento: 1900 W

  • Temperatura ambiente mín./máx: 10/40 °C

  • Temperatura máxima de saída da água: 20 °C

  • Temperatura de condensação: 40 °C

  • Refrigerante: R134a, 2 kg

  • Potência eléctrica ligada: 5,1 kW

• Depósito de água limpa (vazio): 930 kg

• Transportador de aparas (vazio): 450 kg
